Modulo della scanalatura: | 6 | Denti della scanalatura no: | 28 |
---|---|---|---|
Tipo di profilo: | Scanalatura a spirale | Materiale: | Acciaio |
Durezza: | HRC 58-62 | Processo di produzione: | Macinazione della scanalatura |
Evidenziare: | Componente di precisione,Asse di ingranaggio della scanalatura della trasmissione,Fabbricazione su misura |

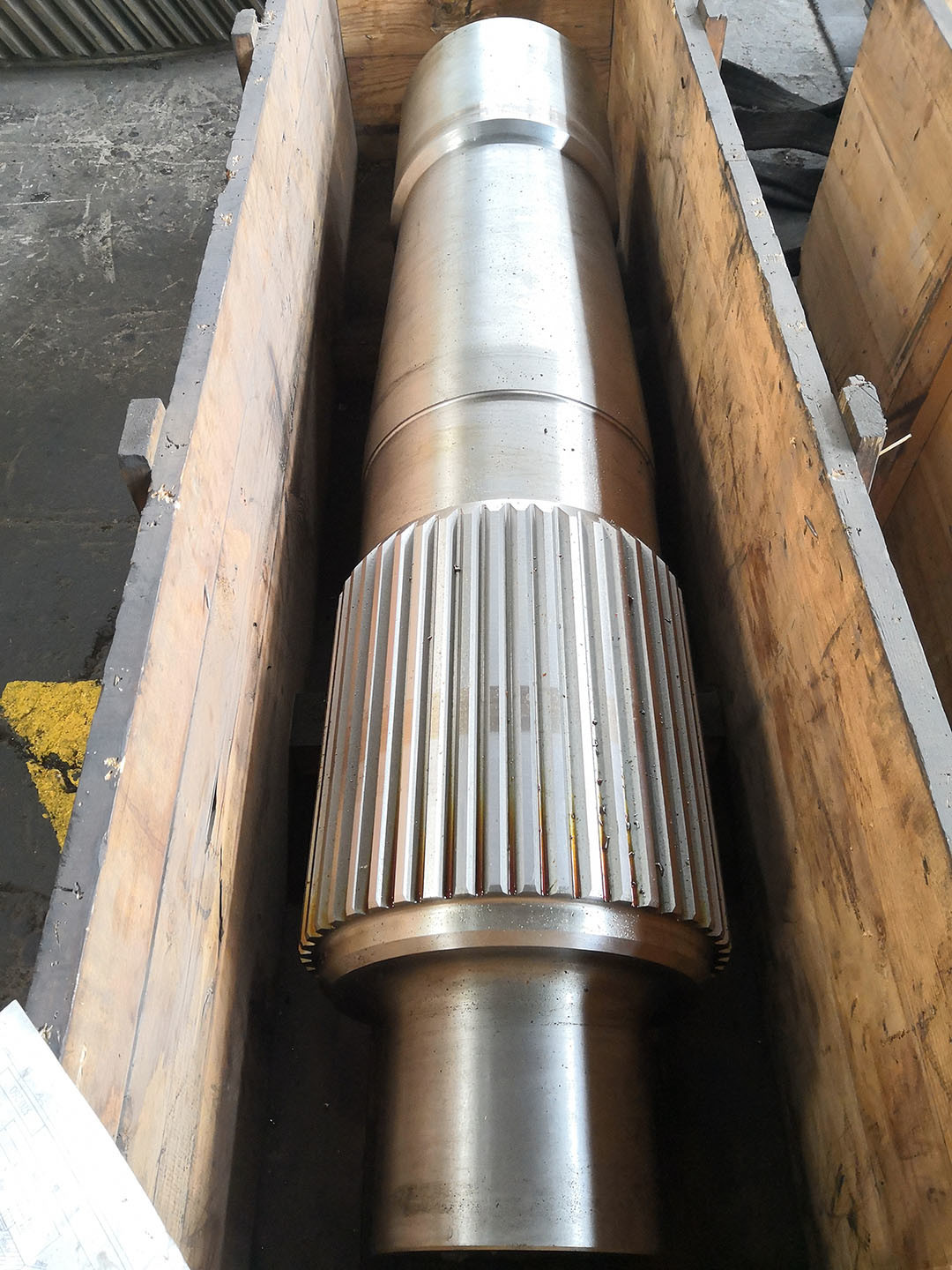

1) Descrizione dell'albero degli ingranaggi di spina

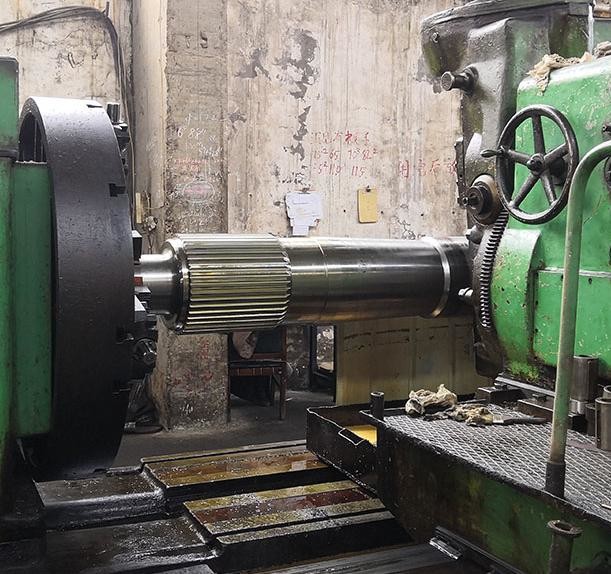

L'albero è un componente di precisione lavorato per fresatura, foratura a freddo, ecc.
e deve essere rigorosamente abbinato con il foro di spina corrispondente.
2) Caratteristiche dell'albero degli ingranaggi a spina
a)Le spline involute (come quelle delle norme DIN/ISO) sono facili da allineare e la tecnologia di elaborazione è matura.
b) Le spline rettangolari hanno un costo inferiore, ma la loro precisione di centraggio è leggermente inferiore.
3)Vantaggi dell'albero degli ingranaggi
a) Facile assemblaggio: l'adattamento spline consente lo scivolamento assiale (come l'albero di cambio di una trasmissione) mantenendo l'affidabilità della trasmissione.
b) Buona intercambiabilità: le spline standardizzate (come SAE, JIS) sono facili da mantenere e da sostituire.
Prodotti | L'albero di ingranaggio di spina |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi/Fresatura degli ingranaggi/Moldatura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 10 |
Numero di denti (Z) | Costumi |
Angolo di pressione (α) | 0° |
Angolo di elica (β) | 0° |
Grado di precisione dei denti | Grado ISO 6-7 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
