Diametro: | Personalizzato | Processo di produzione: | Macinazione dell'ingranaggio |
---|---|---|---|
Tolleranza: | Personalizzato | I denti numerano: | 14 |
Dimensione: | Personalizzato | peso: | Personalizzato |
Trattamento termico: | Sottovalutare e temperare | ||
Evidenziare: | L'albero di ingranaggio della trasmissione stabile,Acciaio di trasmissione preciso,Acciaio di trasmissione liscio |

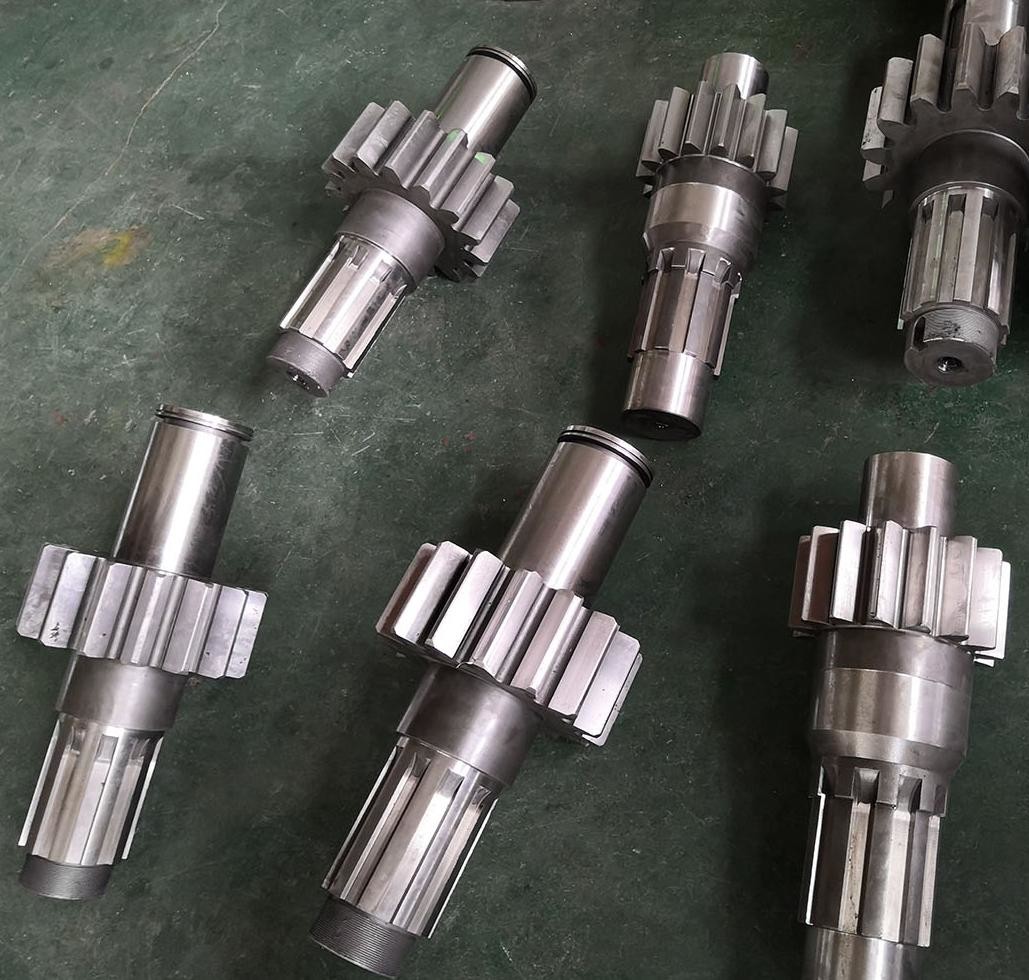

1) Descrizioni dell'albero dell'ingranaggio di trasmissione
L'albero dell'ingranaggio di trasmissione è un componente meccanico utilizzato per trasmettere potenza, regolare velocità di rotazione e coppia.
Di solito è composto da ingranaggi e alberi integrati tra loro.
È ampiamente applicato in settori quali l'automobile e le attrezzature industriali, con trasmissione efficiente, struttura compatta,
e una forte capacità di carico.
Realizzato in acciaio legato di alta qualità e lavorato con precise tecniche di fabbricazione, garantisce la sua durata e stabilità.
2) CaratteristicheAcciaio della trasmissione
a)Efficienza di trasmissione superiore al 95%
b)Progettazione rivoluzionaria di integrazione tra ingranaggi e denti compatti
(c)Capacità di carico di coppia elevata (2000N·m+)
d)Sistema intelligente di riduzione della velocità in più fasi
3) VantaggiAcciaio della trasmissione
a)Durabilità: prova di funzionamento continuo di 20.000 ore, quantità di usura < 0,1 mm
b)Accuratezza: errore di trasmissione controllato entro 0,008 mm (secondo la norma DIN 3962)
(c)Manutenzione: smontaggio e montaggio rapidi in 3 minuti, ciclo di lubrificazione esteso a 2.000 ore
d)Compatibilità: fornisce 8 specifiche di interfaccia, adatte alle condizioni di installazione con deviazione assiale di ±5°
Prodotti | Acciaio della trasmissione |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Gleason |
AttrezzaturaDentiProduzione | Rottura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 6 |
Numero di denti (Z) | 8 |
Angolo di pressione (α) | 0° |
Angolo di piombo | 0° |
Grado di precisione | Grado ISO 6 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
