produzione: | Fresare dell'ingranaggio | Grado di qualità: | Grado ISO 6-7 |
---|---|---|---|
Misurare: | Personalizzato | Trattamento superficiale: | Trattamento termico |
Peso: | Personalizzato | Profili dentali: | a spirale |
Evidenziare: | Acciaio legato,Acciaio in lega resistente,Acciaio di trasmissione a trattamento termico triplo |

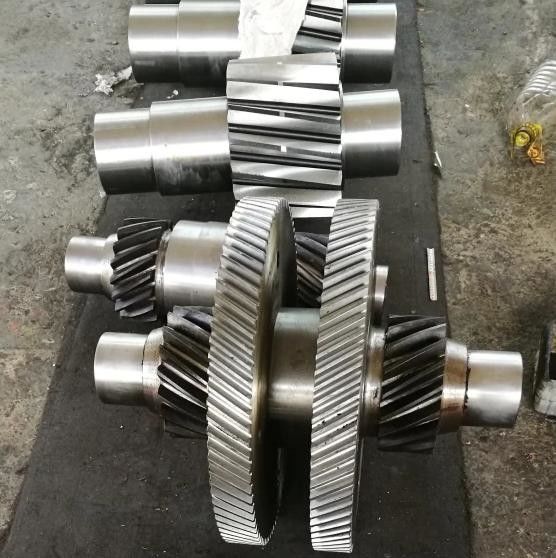

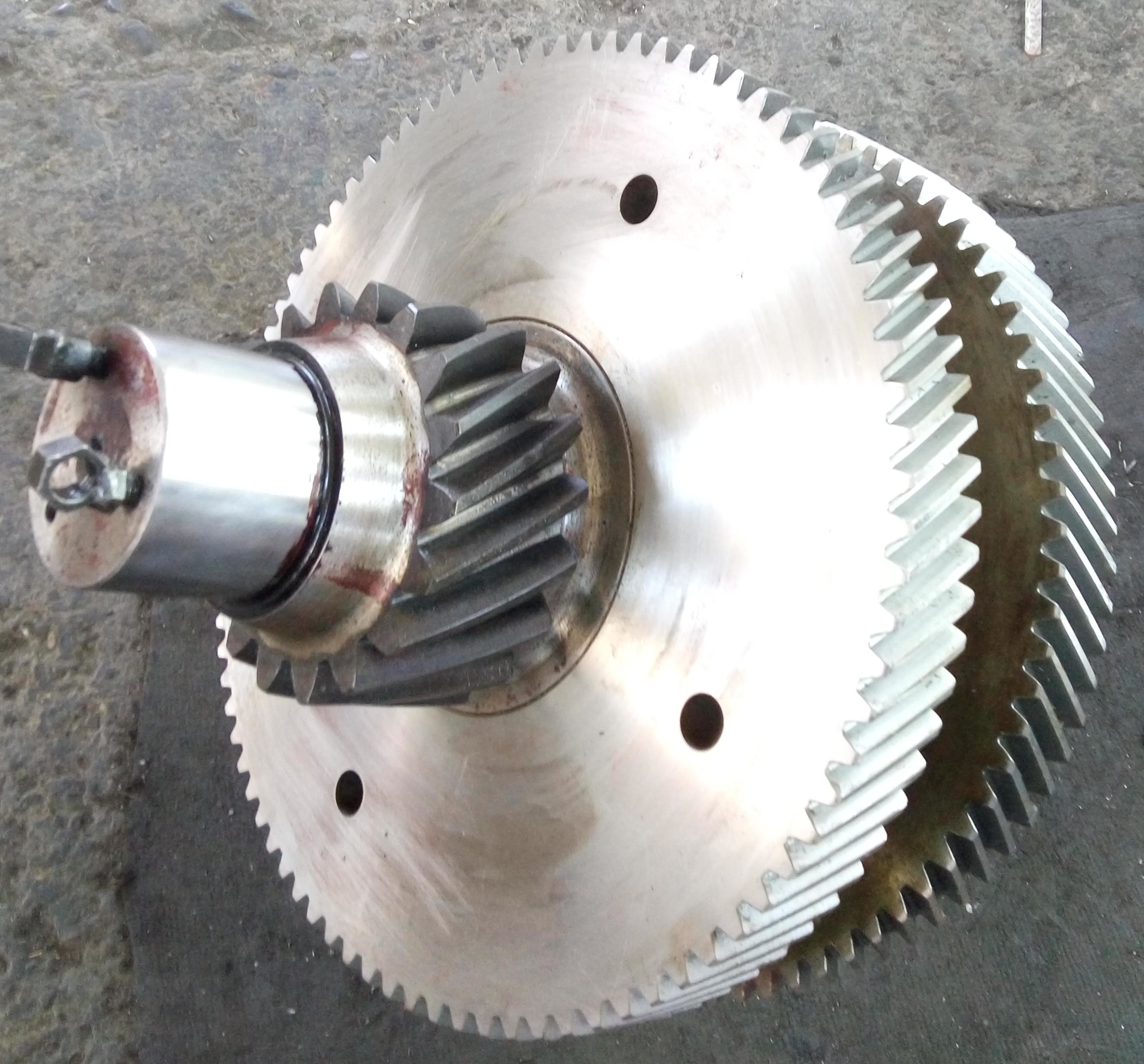

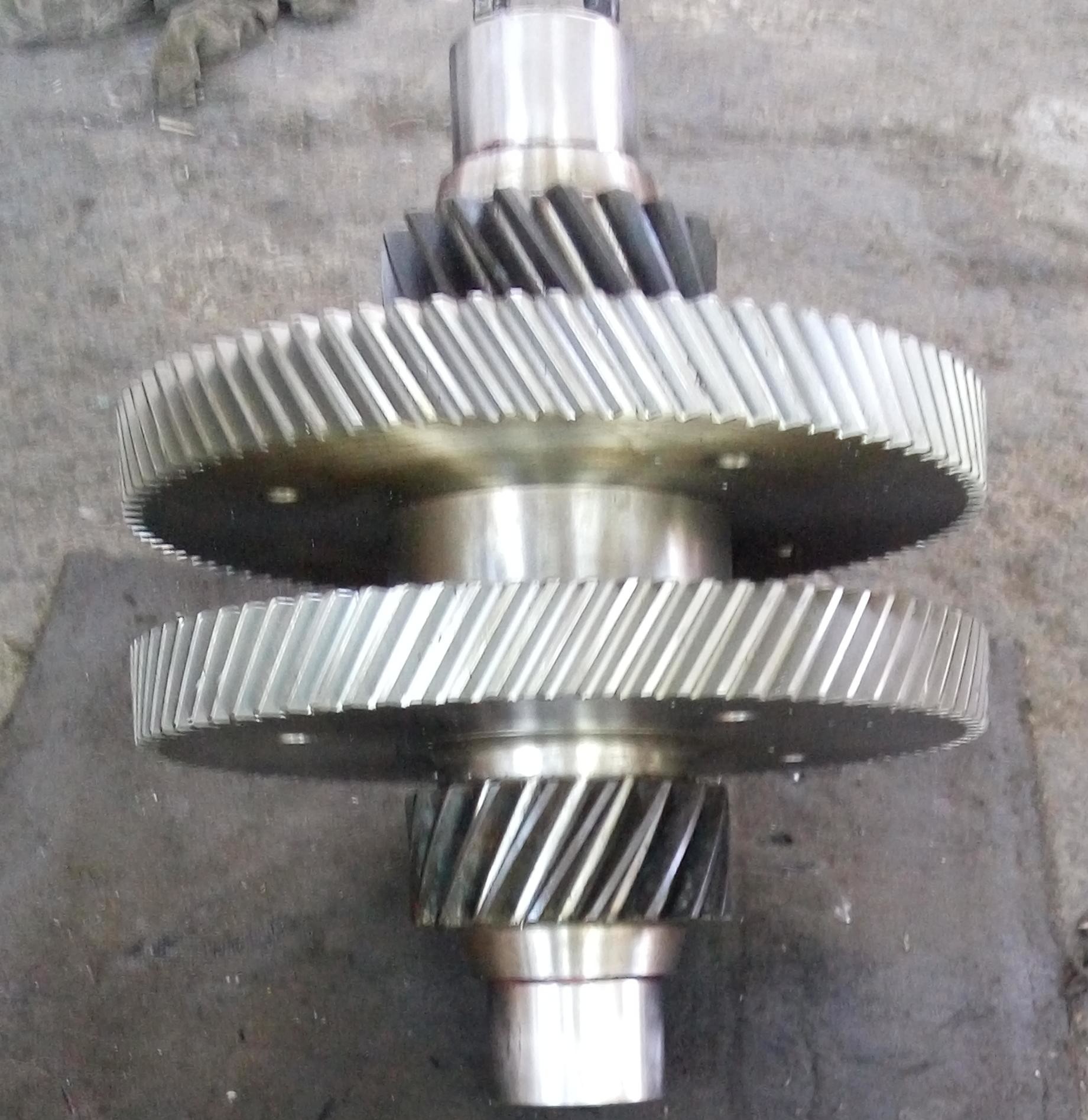

1) Descrizioni dell'albero dell'ingranaggio di trasmissione
Come componente centrale della trasmissione meccanica, l'albero dell'ingranaggio di trasmissione raggiunge una trasmissione di potenza efficiente
(efficienza > 95%) attraverso la progettazione integrata di ingranaggi e alberi.
Dispone di una struttura compatta, una forte capacità di carico e supporta variazioni di velocità flessibili.
Attraverso una lavorazione precisa (come la macinazione CNC) e tecniche di trattamento termico,
garantisce un'elevata precisione e una lunga durata di vita ed è adatto a varie applicazioni industriali.
2) CaratteristicheAcciaio della trasmissione
a)Per quanto riguarda l'efficienza energetica: grazie a una precisione della rete, si ottiene un'efficienza di trasmissione di potenza superiore al 95%.
b)Per scenari con spazio limitato: la struttura integrata consente di risparmiare il 40% del volume di installazione.
(c)Performance in condizioni di sovraccarico: la progettazione speciale del profilo dentale garantisce una durata di oltre 2000 ore.
d)Applicazione del sistema a velocità variabile: supporta due modalità di velocità variabile continua e di velocità variabile graduale.
3) VantaggiAcciaio della trasmissione
a)Vantaggio di durata: acciaio speciale in lega + processo di trattamento termico triplo, che prolunga la vita di servizio di 5-8 volte
b)Vantaggio di precisione: lavorazione CNC a collegamento a cinque assi, raggiungendo una precisione di trasmissione di livello μm
(c)Vantaggio per la manutenzione: progettazione della struttura di smontaggio rapido, riduzione del tempo di manutenzione del 70%
d)Vantaggio di compatibilità: multiuso a un asse, supportando il collegamento senza soluzione di continuità di 6 tipi di sistemi di trasmissione
Prodotti | Acciaio della trasmissione |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Gleason |
AttrezzaturaDentiProduzione | Rottura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 6 |
Numero di denti (Z) | 21 |
Angolo di pressione (α) | 20° |
Angolo di piombo | 15° |
Grado di precisione | Grado ISO 6 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
