| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GS23051103 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $35.0/Piece |
| Imballaggi particolari: | cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, D/P, Western Union, T/T |
| Capacità di alimentazione: | 300 pezzi/mese |
| materiale: | 20CrMnTi | Grado di qualità: | Grado di iso 6 |
|---|---|---|---|
| Helix angle: | 0 | Tipo di profilo: | Ingranaggio cilindrico |
| Trattamento termico: | Carburazione | Strato di durezza: | 0.5-0.8 millimetri |
| Evidenziare: | Asse di ingranaggio cilindrico stridente,Asse di ingranaggio cilindrico stridente di 2 moduli,Asse di ingranaggio cilindrico stridente Ra1.6 |
||

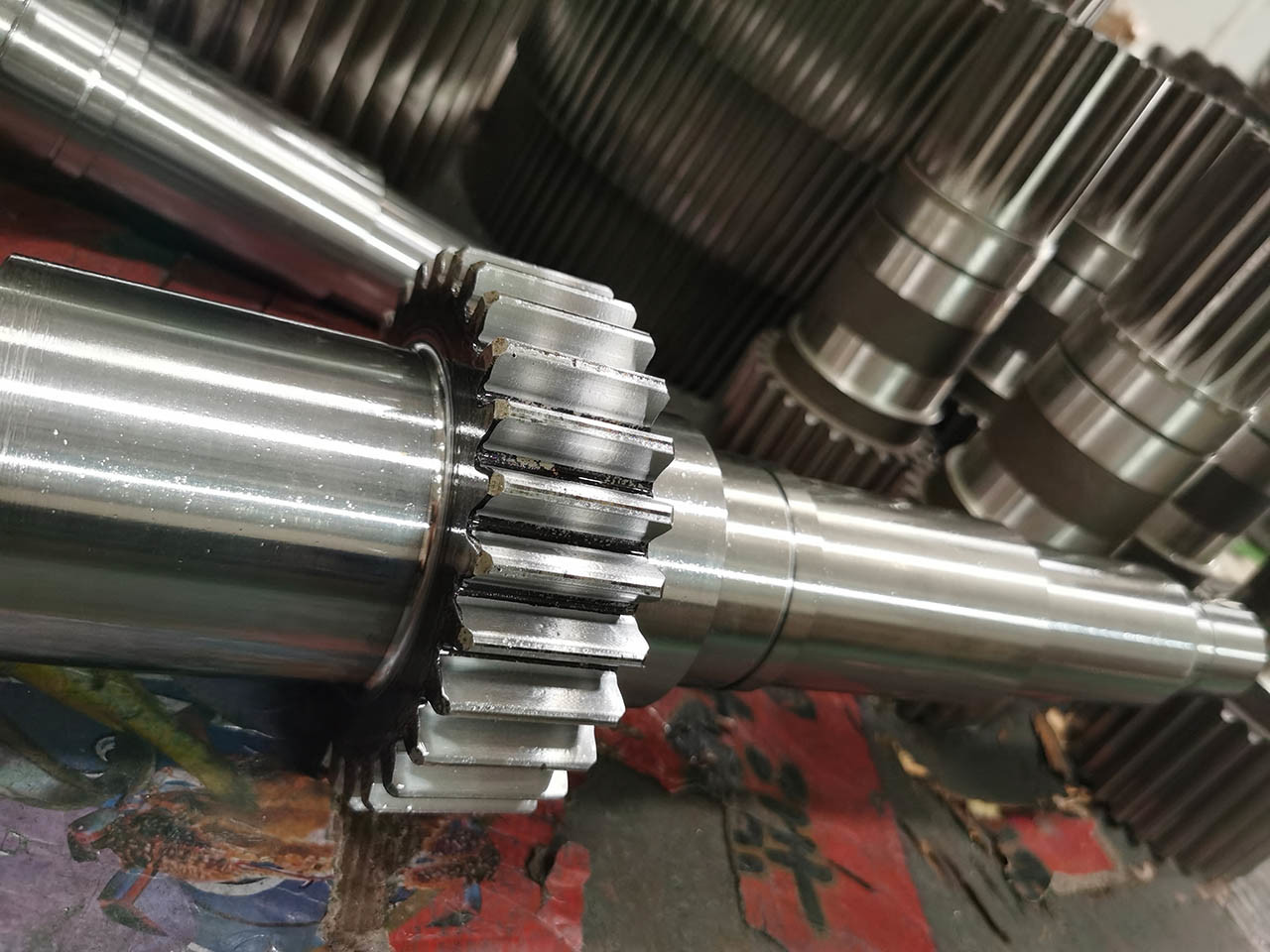

2 Modulo Rettifica Ingranaggi Cilindrici Albero Ingranaggio Denti Dritti Rugosità Ra1.6 ISO 1328 Grado 6
Lavorazione di produzione dell'albero ingranaggio elicoidale
Il tempo di produzione è di circa 50 giorni
Prodotti su misura
Gli ingranaggi e gli alberi degli ingranaggi sono fabbricati secondo i disegni o i campioni del cliente.
a) Materiale in acciaio forgiato
Acciaio 20CrMnTi
b) Tempra e rinvenimento del materiale
Durezza: 220-260HB
c) Lavorazione di tornitura grezza
d) Lavorazione di tornitura fine
e) Dentatura a creatore
f) Trattamento termico (Cementazione)
Durezza: 58-62 HRC
g) Rettifica ingranaggi
ISO Grado 6
h) Rettifica superficiale
i) Ispezione
j) Imballaggio
| Prodotti | Albero Ingranaggio Cilindrico |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggio cilindrico |
| IngranaggioDentiProduzione | Fresatura ingranaggi/Dentatura a creatore/Formatura ingranaggi |
| Rettifica dei denti degli ingranaggi | √ |
| Modulo (M) | 2 |
| Numero di denti (Z) | 15 |
| Angolo di pressione (α) | 20° |
| Angolo di elica | 0° |
| Grado di precisione | ISO Grado 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
