| Mn: | 1.5 | Profilo uno: | Ingranaggio cilindrico |
|---|---|---|---|
| Profilo due: | Ingranaggio dell'elica | Materiale: | 20CrMnTi |
| Durezza: | 50-55 HRC | Trattamento termico: | Induzione di indurimento |
| Evidenziare: | Ingranaggio duplicato del pignone di precisione,Singolo ingranaggio elicoidale 55 HRC,Singolo ingranaggio elicoidale con il dente cilindrico |
||
Accelerazione di velocità

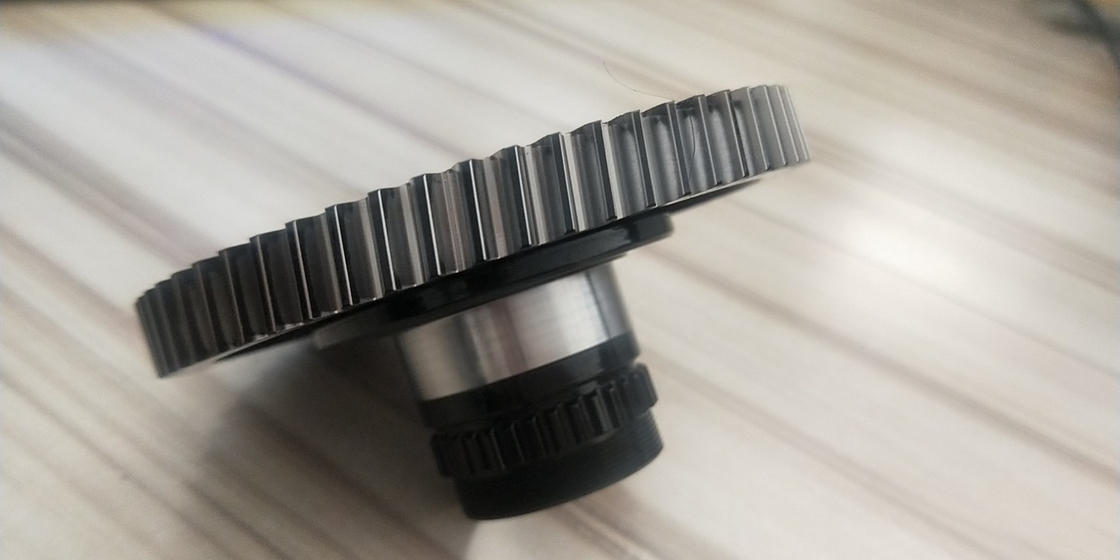

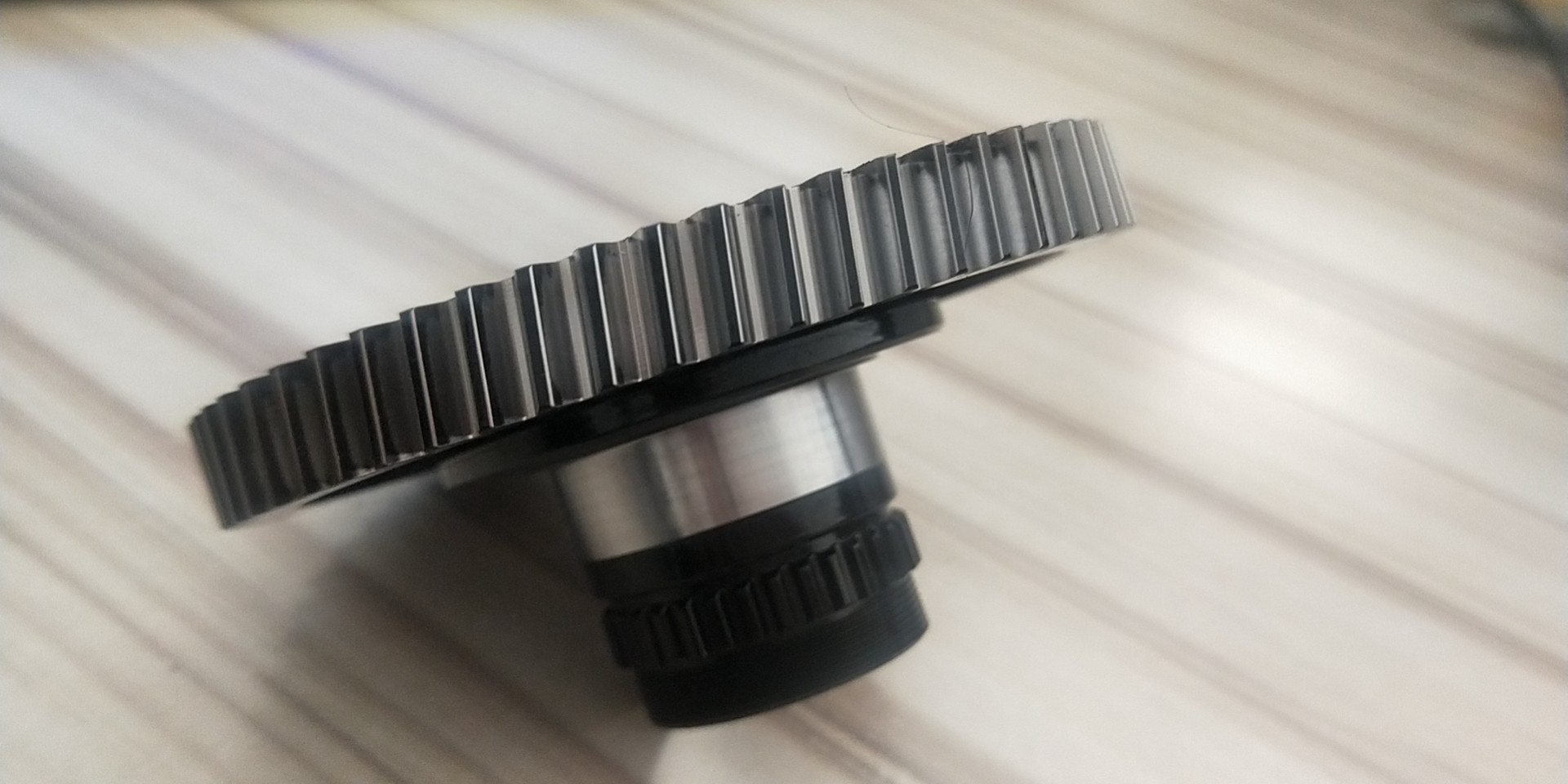

1) Caratteristiche degli ingranaggi duplicati
Doppia marcia può essere equipaggiata con due diversi tipi di marcia, quali marcia di spinta e marcia di spinta, marcia di spinta e marcia elicoidale.
2) Descrizione dell'attrezzatura
Pinion Gear ha sempre menzionato ingranaggi di trasmissione di piccole dimensioni, gli ingranaggi con modulo e diametro minuscoli.
Il cambio a pignoni utilizzato per la scatola di cambio e il sistema di trasmissione di potenza di design compatto.
| Prodotti | Ingranaggi elicoidali/albero di spina |
| Prodotto su misura | √ |
| Materiale | 42CrMo |
| Produzione | Sfruttare gli attrezzi |
| Grincare i denti | √ |
| Modulo (M) | 1.5 |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | 20° |
| Angolo di piombo | 18° |
| Grado di precisione | Grado ISO 7/Grado AGMA 11 |
| Trattamento termico | Induzione di indurimento |
| Durezza superficiale | 50-55 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
