| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GS22112402 |
| Quantità di ordine minimo: | 2 pezzi |
| Prezzo: | $1850.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, D/P, Western Union, T/T |
| Capacità di alimentazione: | 300 pezzi/mese |
| Materiale: | 40CrNiMoA | DP: | 1.5 |
|---|---|---|---|
| Angolo di elica: | 5° | Numero delle dentature: | 24 |
| Larghezza dei denti: | 24" | Pressione Agnle: | 20° |
| Evidenziare: | Albero dell'ingranaggio elicoidale sinistro,albero dell'ingranaggio della trasmissione SAE 4340,albero dell'ingranaggio della trasmissione ad angolo 24T5 ° |
||

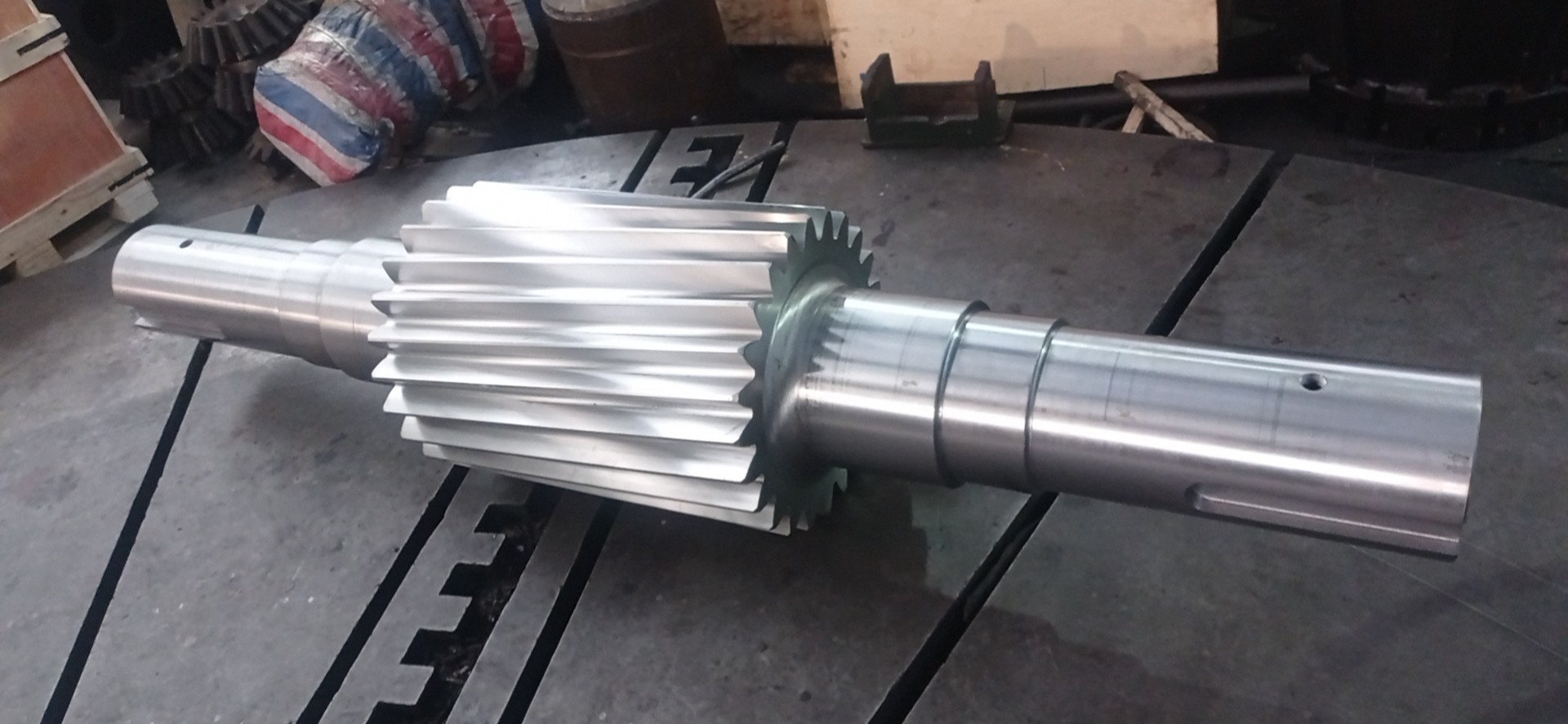

SAE 4340 Acciaio DP 1.5 24T Manica sinistra
1) FLECHA PINON HELICOIDAL DE 24 DENTES (Flecca pinonida elicida di 24 denti)
2) PASO DIAMETRAL 1.5
Angolo di pressione 20°
Diametro primitivo 14.667"
Numero di denti 24
AGGULO DE HELICE 5°
3) Trattamento termico: indurimento per induzione
Durezza: 45-50 HRC
4) Rottura degli ingranaggi
Qualità: grado ISO 6-7
| Prodotti | A sinistra, albero di ingranaggio elicoidale |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| AttrezzaturaDentiProduzione | Sfruttare gli attrezzi |
| Grillare i denti | √ |
| Modulo (M) | 16.933 |
| Numero di denti (Z) | 24 |
| Angolo di pressione (α) | 20° |
| Angolo di piombo | 5° |
| Grado di precisione | Grado ISO 6-7 |
| Trattamento termico | Induzione di indurimento |
| Durezza superficiale | 45-50 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
