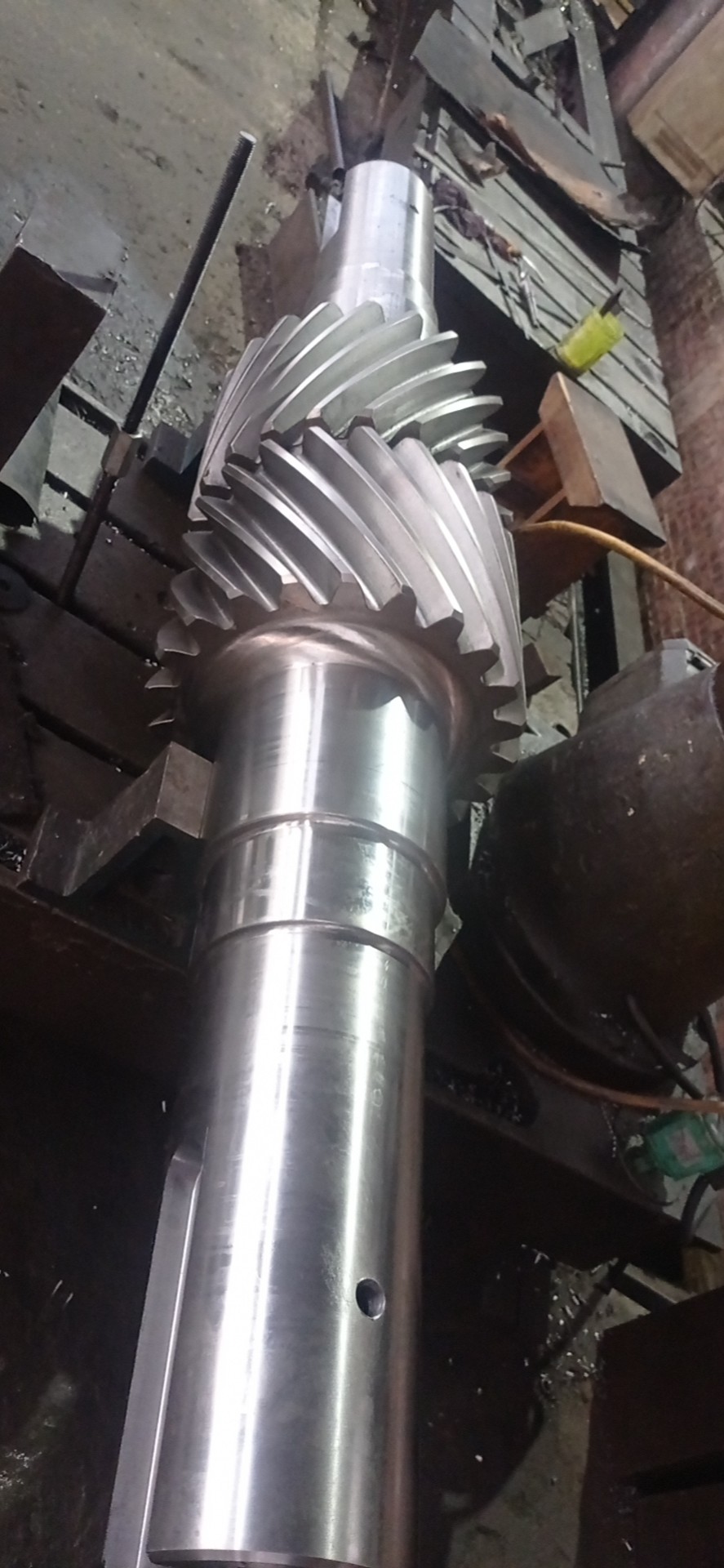

DP1.732 22T Angolo dell'elica dell'albero dell'ingranaggio elicoidale doppio 30 ° Acciaio SAE 4340
  • DP1.732 22T Angolo dell'elica dell'albero dell'ingranaggio elicoidale doppio 30 ° Acciaio SAE 4340
DP1.732 22T Angolo dell'elica dell'albero dell'ingranaggio elicoidale doppio 30 ° Acciaio SAE 4340

DP1.732 22T Angolo dell'elica dell'albero dell'ingranaggio elicoidale doppio 30 ° Acciaio SAE 4340

Luogo di origine Cina
Marca YIZGEAR
Numero di modello GS22112401
Dettagli del prodotto
Materiale:
40CrNiMo
Dp:
1.732
Angolo dell'elica:
30 °
Profilo:
doppia elica
Larghezza dei denti:
11"
Pressione Agnle:
20 °
Evidenziare:

Doppia elica elicoidale dell'albero dell'ingranaggio

,

albero dell'ingranaggio della trasmissione DP1.732

,

albero dell'ingranaggio della trasmissione 40CrNiMo

Termini di pagamento e di spedizione
Quantità di ordine minimo
2 pezzi
Prezzo
$1850.0/Piece
Imballaggi particolari
Cassa del compensato
Tempi di consegna
60 giorni
Termini di pagamento
L/C, D/P, Western Union, T/T
Capacità di alimentazione
300 pezzi/mese
Descrizione del prodotto

 SAE 4340 Acciaio DP1.732 22T Albero ingranaggi elicoidali doppi Angolo dell'elica 30°
1) Descrizione dell'albero ingranaggi
Un albero ingranaggi con le curve di ingranaggio in ogni sezione viene introdotto come ingranaggi ad albero intersecanti.
Smusso elicoidale Gli ingranaggi sono esempi comuni dei profili degli ingranaggi utilizzati su queste forme di alberi di precisione.

  • Passo diametrale: 1.5
  • Angolo di pressione: 20°
  • Angolo dell'elica: 30°
  • Diametro di passo: 14.667"
  • Numero di denti: 22
Specifiche tecniche
Parametro Specifiche
Fatto su misura Disponibile
Tipo di profilo dell'ingranaggio Gleason
Processo di fabbricazione Rettifica degli ingranaggi
Rettifica dei denti Incluso
Modulo (M) Personalizzato
Numero di denti (Z) Personalizzato
Angolo di pressione (α) Personalizzato
Angolo di avanzamento Personalizzato
Grado di precisione Grado ISO 6
Trattamento termico Cementazione
Durezza superficiale 58-62HRC
Confronto dei gradi dei codici dell'acciaio
CINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Attrezzatura di produzione

DP1.732 22T Angolo dell'elica dell'albero dell'ingranaggio elicoidale doppio 30 ° Acciaio SAE 4340 0

Processo di fabbricazione

DP1.732 22T Angolo dell'elica dell'albero dell'ingranaggio elicoidale doppio 30 ° Acciaio SAE 4340 1
