| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GB22112303 |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | $1000/ Set |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 150 insiemi/mese |

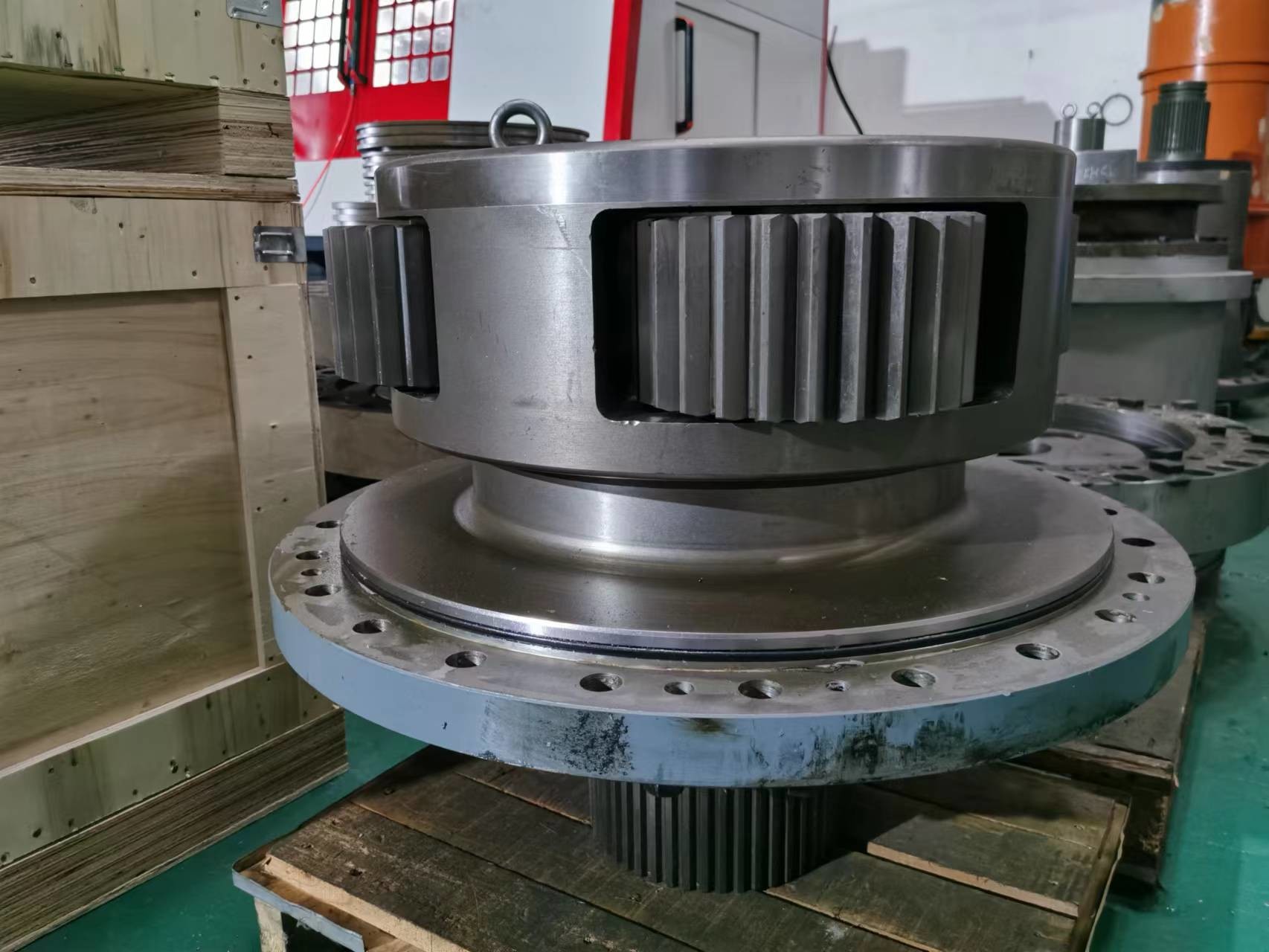

| Ingranaggio planetario n.: | 3 | Tipo: | Tre ingranaggi planetari |
|---|---|---|---|
| Profilo: | Ingranaggio cilindrico e ingranaggio interno | Durezza: | 58-62 HRC |
| Applicazioni: | Estrazione del carbone | Colore: | Giallo |
| Evidenziare: | Riduttore riduttore a tre ingranaggi planetari,riduttore riduttore 62 HRC,riduttore riduttore ISO 6Grade |
||
1) Descrizione del treno epicicloidale
Un riduttore planetario è costituito da due ingranaggi montati in modo che il centro di un ingranaggio ruoti attorno al centro dell'altro.
Un vettore collega i centri dei due ingranaggi e fa ruotare l'ingranaggio planetario e solare in modo che i loro cerchi primitivi ruotino senza slittamento.
Un punto sulla circonferenza primitiva dell'ingranaggio planetario traccia una curva epicicloidale.
In questo caso semplificato, l'ingranaggio solare è fisso e gli ingranaggi planetari ruotano attorno all'ingranaggio solare.
2) Caratteristica del cambio planetario
Il carico in un treno di ingranaggi planetari è condiviso tra più pianeti;pertanto, la capacità di coppia è notevolmente aumentata.
Maggiore è il numero di pianeti nel sistema, maggiore è la capacità di carico e maggiore è la densità di coppia.
Il treno di ingranaggi planetari fornisce anche stabilità grazie a una distribuzione uniforme della massa e una maggiore rigidità rotazionale.La coppia applicata radialmente agli ingranaggi di un treno di ingranaggi planetari viene trasferita radialmente dall'ingranaggio, senza pressione laterale sui denti dell'ingranaggio.
In un'applicazione tipica, l'alimentazione dell'azionamento si collega all'ingranaggio solare.L'ingranaggio solare quindi aziona gli ingranaggi planetari assemblati con l'ingranaggio esterno per funzionare.
L'intero sistema di ingranaggi planetari ruota sul proprio asse e lungo l'ingranaggio esterno dove l'albero di uscita collegato al supporto planetario raggiunge l'obiettivo di riduzione della velocità.
È possibile ottenere un rapporto di riduzione più elevato raddoppiando gli ingranaggi a stadi multipli e gli ingranaggi planetari che possono funzionare all'interno della stessa corona dentata.
| Prodotti | Scatola ingranaggi/riduttore |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggio elicoidale/doppio ingranaggio elicoidale |
| Produzione dei denti degli ingranaggi | Dentatura a creatore/ Rettifica di ingranaggi |
| Rettifica dei denti degli ingranaggi | √ |
| Modulo (M) | Costume |
| Numero di denti (Z) | Costume |
| Angolo di pressione (α) | 20°/14,5° |
| Angolo dell'elica (β) | Costume |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Cementazione/Tempra cemento/Nitrurazione |
| Durezza superficiale | 58-62 HR |
| CONFRONTO QUALITÀ CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | BACCANO |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
