| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GB22082401 |
| Quantità di ordine minimo: | 1 insieme |
| Prezzo: | $1000/ Set |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 150 insiemi/mese |
| Materiale: | 17CrNiMo6 | Tipo del cambio: | Velocità giù la trasmissione |
|---|---|---|---|
| profilo: | Ingranaggio elicoidale | Rapporto: | 3 |
| Tipo: | Terza fase | Colore: | ROSSO |
| Evidenziare: | Singolo cambio elicoidale del riduttore di velocità dell'ingranaggio,Trasmissione elicoidale del riduttore di velocità dell'ingranaggio,Trasmissione del riduttore per industria generale |
||

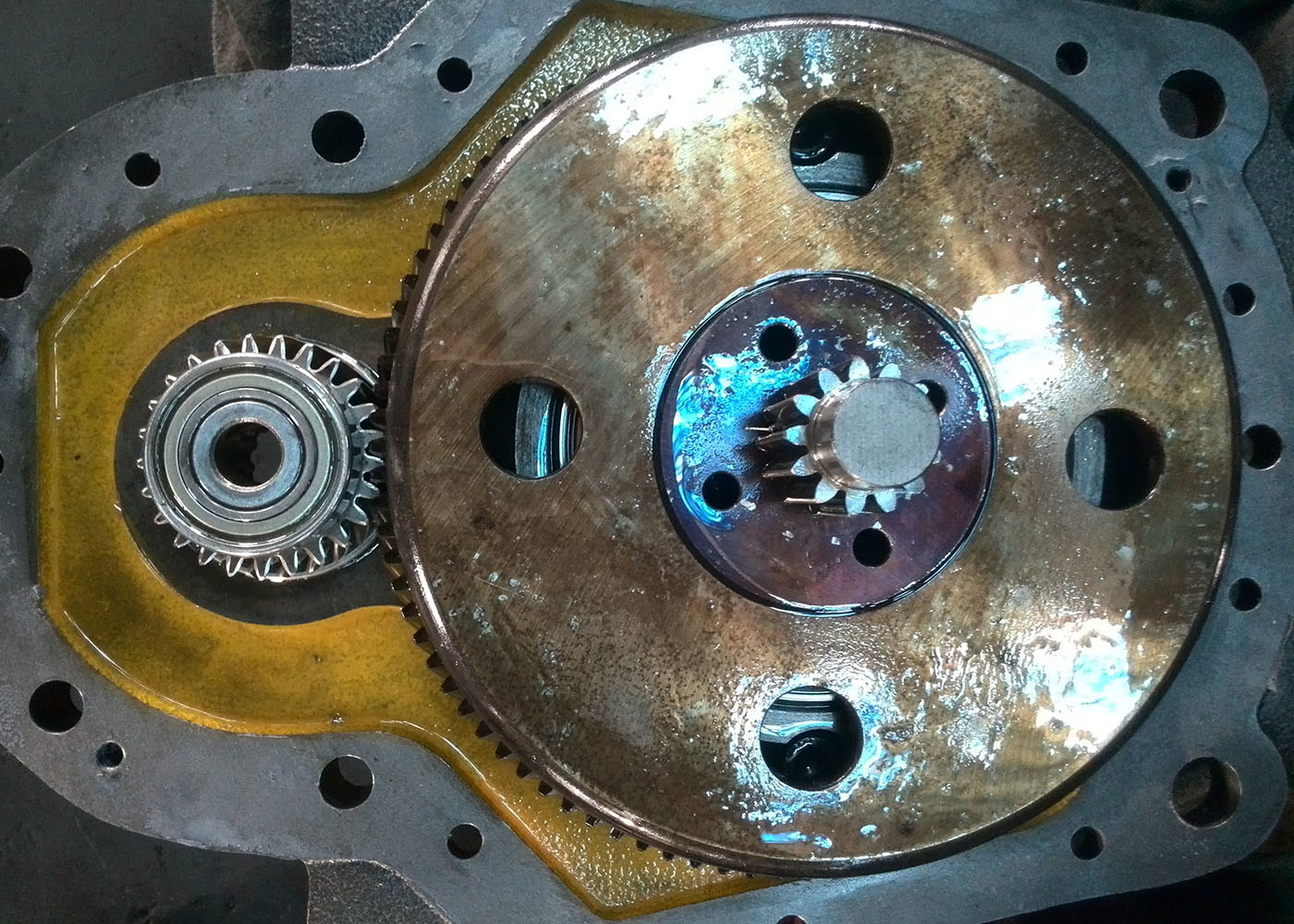

1) Descrizione degli ingranaggi elicoidali
Gli ingranaggi elicoidali sono simili agli ingranaggi cilindrici salvo che i loro denti sono tagliati ad angolo al foro (asse) piuttosto
che diritto e parallelo al foro come i denti di un ingranaggio cilindrico. La linea di contatto fra due denti
è non parallelo ai denti ma inclinato.
2) Applicazioni dell'ingranaggio elicoidale
Acciaio, laminatoi, potere ed applicazioni del porto. Industrie di stampa, industrie del fertilizzante e movimento terra
industrie. Industrie di plastica, industrie tessili, industrie alimentari, elevatori, trasportatori, compressori, ventilatori,
industrie petrolifere e taglierine.
| Prodotti | Riduttore dell'ingranaggio della scatola ingranaggi |
| Su ordine | √ |
| Tipo di profilo dell'ingranaggio | Doppio ingranaggio elicoidale |
| Fabbricazione delle dentature | Macinazione fresante dell'ingranaggio dell'ingranaggio |
| Macinazione delle dentature | √ |
| Modulo (m) | Abitudine |
| Numero dei denti (z) | Abitudine |
| Angolo di pressione (α) | 20°/14.5° |
| Angolo di elica (β) | Abitudine |
| Grado di accuratezza dei denti | Grado di iso 6-7 |
| Trattamento termico | Carburazione/estinzione/nitrurazione del cemento |
| Durezza di superficie | 58-62 HRC |
| IL CODICE D'ACCIAIO CLASSIFICA IL CONFRONTO | |||||
| CHINA/GB | Iso | ГΟСТ | ASTM | JIS | BACCANO |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
