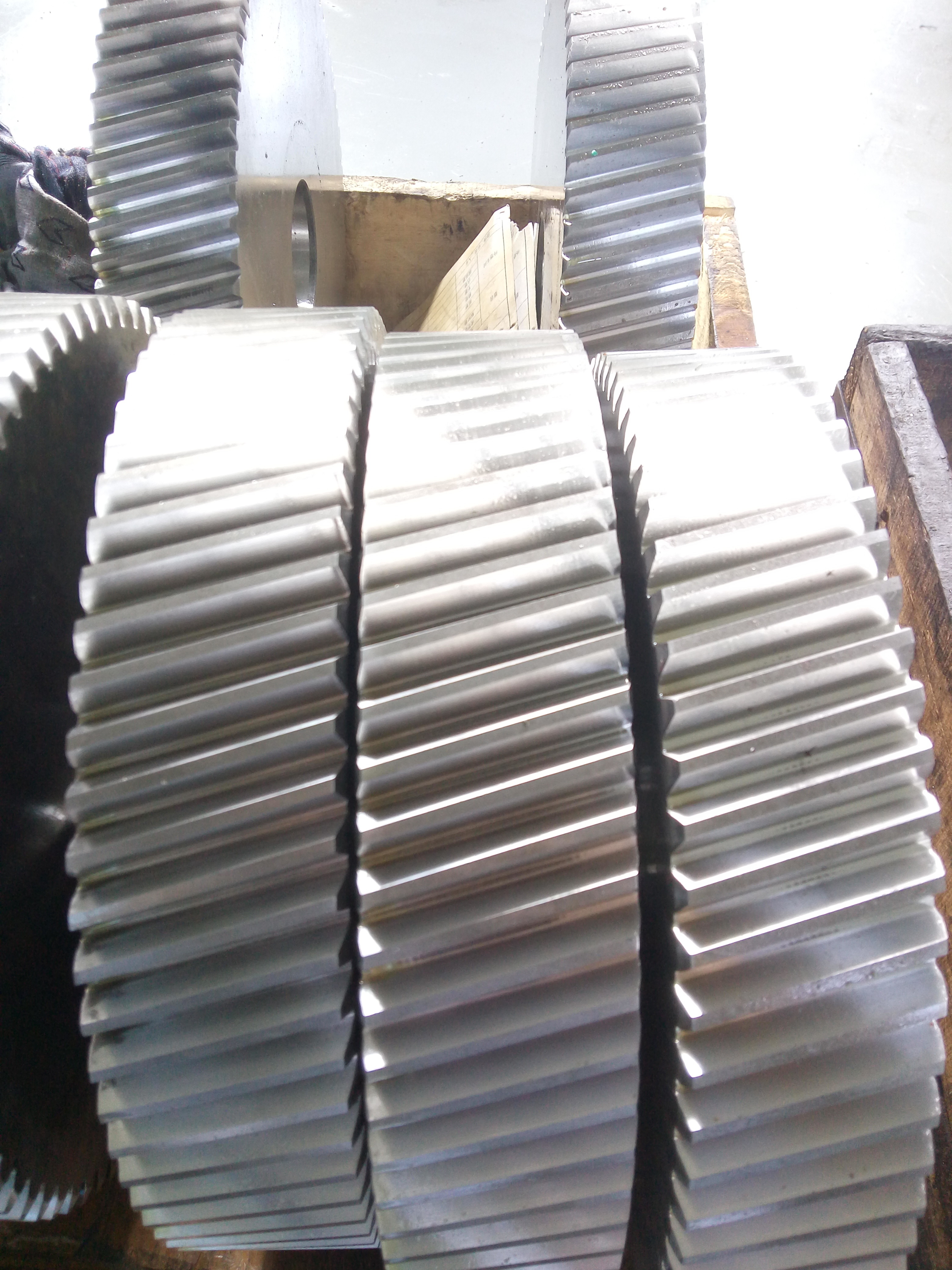

10 Modulo 1045 Ingranaggi a spirale singola in acciaio per ingranaggi a carico con profilo cilindrico

10 Modulo 1045 Acciaio monogranato a rotazione a spirale a rotazione a spirale 12°

1) Descrizione degli ingranaggi elicoidali

Gli ingranaggi a elica con un angolo di elica rispetto agli ingranaggi a spinta.

L'ingranaggio elicoidale può essere a sinistra o a destra.

L'angolo di pressione standard è di 20°, alcuni vecchi ingranaggi di progettazione usano anche 14,5°

Gli ingranaggi a elica generano una forza d'asse quando gli ingranaggi funzionano, la forza d'asse aumenta quando l'angolo dell'elica aumenta.

2) Principali dati tecnici degli attrezzi a elica

a) Il passo diametrale normale è il passo diametrale nella superficie normale dei denti degli ingranaggi elicoidali.

b) Il passo diametrale di un ingranaggio a elica è lo stesso degli ingranaggi a spinta.

E' il rapporto tra il numero di denti e il diametro.

c) Il passo circolare normale è la distanza tra gli stessi punti di denti adiacenti nella superficie del diametro del passo nella direzione normale.

d) La descrizione del passo circolare è la stessa per gli ingranaggi a spinta.

Distanza tra gli stessi punti sui denti adiacenti.

e) Il passo assiale è anche la distanza tra gli stessi punti sui denti adiacenti misurati sulla direzione assiale della superficie di passo.
