| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS22090301 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $50.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| Numero di spline: | 22 | Diametro medio: | 66 |
|---|---|---|---|
| Durezza: | 58-62 HRC | Major Diameter: | 69 |
| Minor Diameer: | 60.03 | Angolo di pressione: | 30° |
| Evidenziare: | asse di ingranaggio della scanalatura 20CrMnTi,Asse di cambio dell'ANSI B92.1,asse di cambio 20CrMnTi |
||

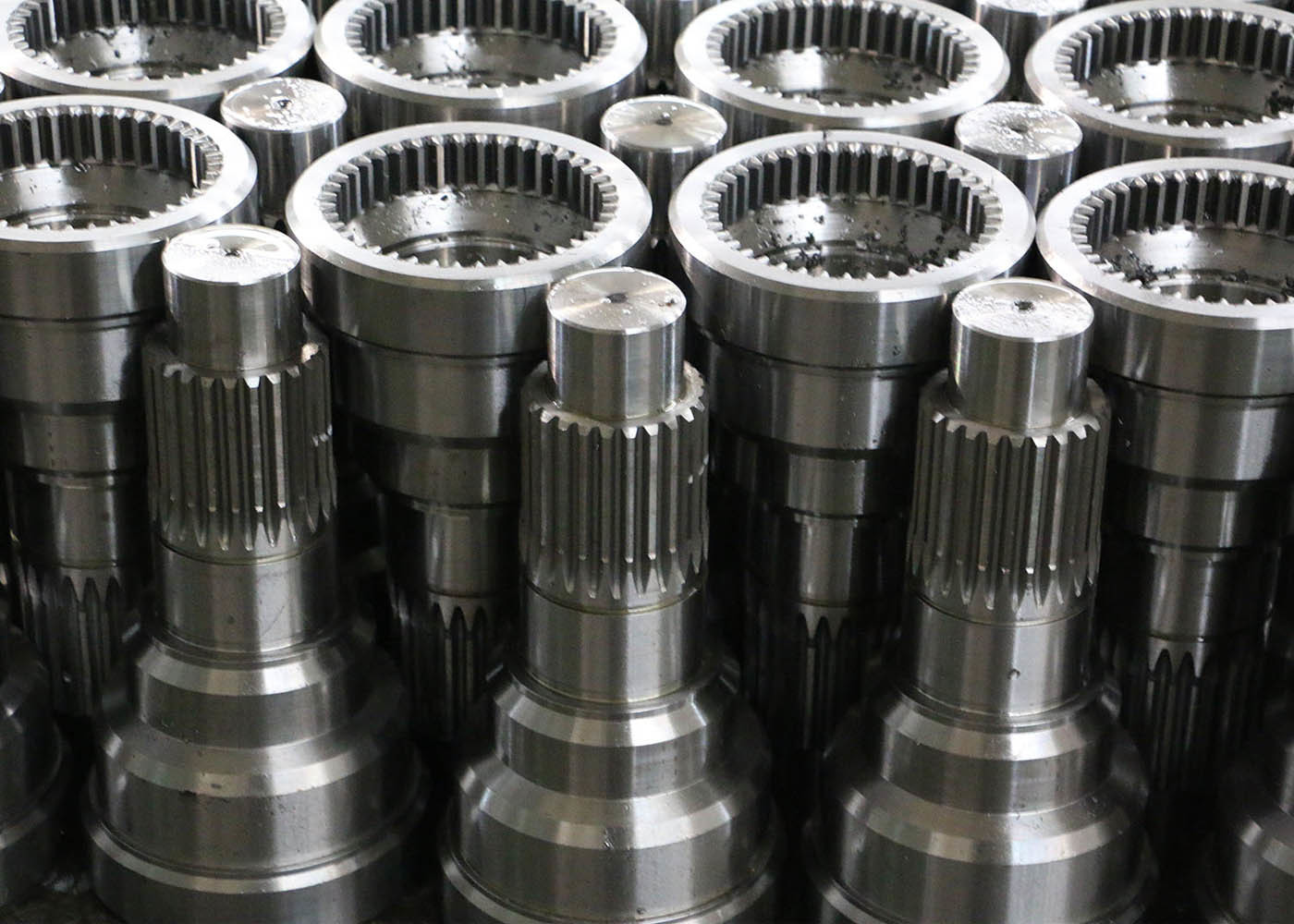

Albero scanalato a involuzione rettificato in acciaio legato personalizzato 20CrMnTi ANSI B92.1
1) Caratteristiche dell'albero scanalato
Le scanalature a involuzione sono la forma predominante di scanalature perché sono più resistenti delle scanalature a lati diritti e sono più facili da tagliare e da adattare.
Le scanalature a involuzione hanno denti simili ai denti degli ingranaggi, tranne per il fatto che i denti delle scanalature sono molto più corti e non rotolano.
Le scanalature esterne possono essere formate sia per hobbing che con una sagomatrice per scanalature.
Le scanalature interne possono essere formate per brocciatura o con una sagomatrice per scanalature.
Il metodo più semplice per selezionare inizialmente una scanalatura a involuzione basata sul diametro dell'albero è quello di arrivare a un diametro primitivo iniziale in modulo.
Le scanalature a involuzione vengono utilizzate per estremità fisse per collegamenti scorrevoli di alberi con mozzi.
Mentre le scanalature vengono utilizzate nella trasmissione di potenza in modo simile agli ingranaggi, questa caratteristica delle scanalature non è legata al profilo a involuzione che le scanalature condividono anche con gli ingranaggi.
Il profilo a involuzione è dovuto alle tecniche di produzione delle scanalature
| Prodotti | Alberi scanalati rettangolari |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Scanalatura |
| Produzione di denti di ingranaggi | Fresatura scanalature/ Rettifica scanalature |
| Rettifica denti di ingranaggi | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 30° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
