| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS22090301 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $50.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| Addendum: | 1.5 | Dedendum: | 2.7 |
|---|---|---|---|
| Durezza: | 58-62 HRC | Major Diameter: | 69 |
| Minor Diameer: | 60.03 | Angolo di pressione: | 30° |
| Evidenziare: | Asse a spirale della scanalatura dell'acciaio legato,ANSI B92.1 dell'albero motore dell'ingranaggio,Albero motore a spirale dell'ingranaggio della scanalatura |
||

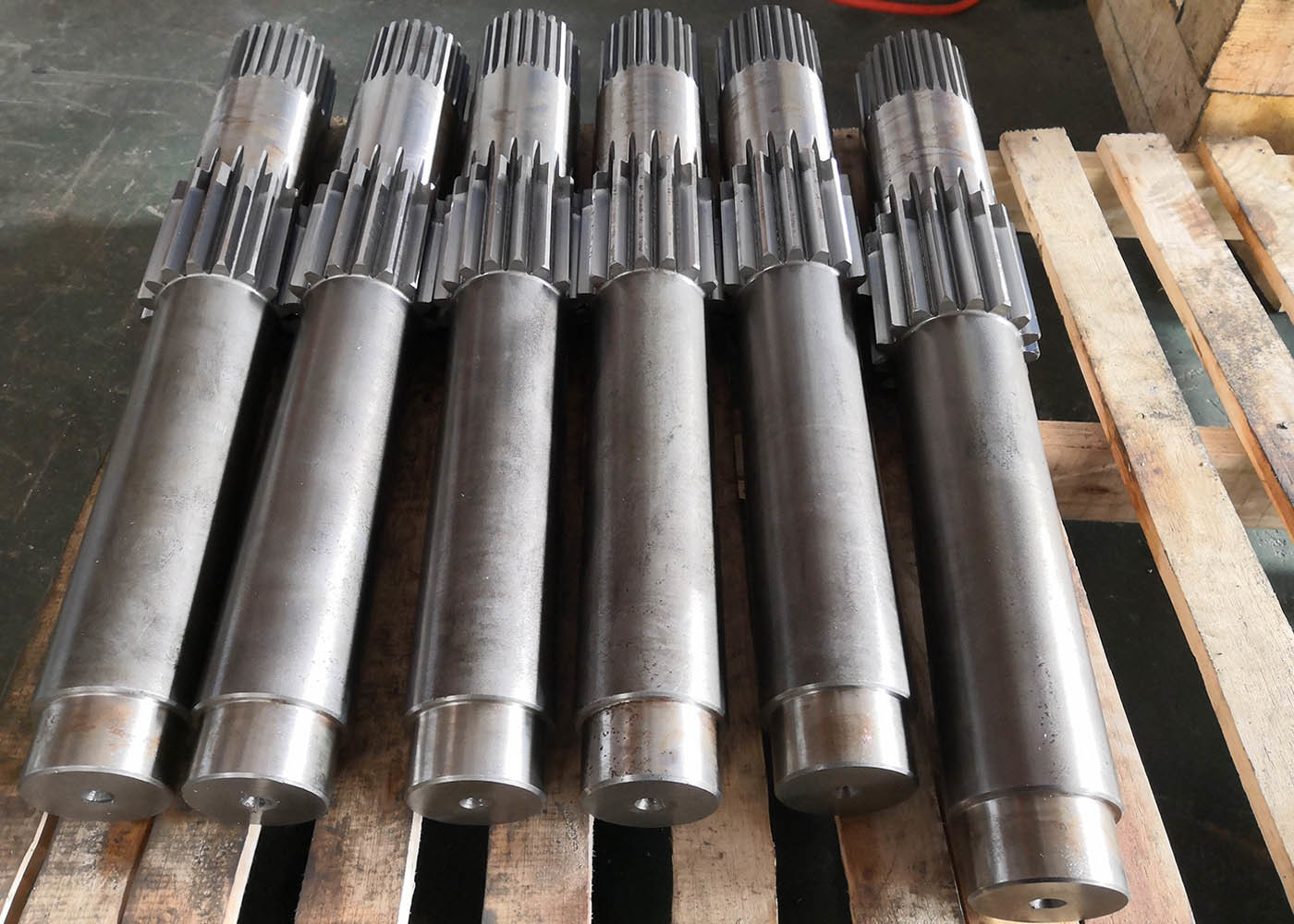

Parti di trasmissione Acciaio legato ANSI B92.1 Spline Grinding Involute Spline Shaft
1) Misurazione delle spline
Le spline involute sono disponibili in diversi angoli di pressione standard.
L'angolo di spline di pressione di 30 gradi è l'angolo di pressione più comunemente utilizzato.
La misurazione dell'angolo di pressione delle spline è simile a quella degli ingranaggi e le spline sono generalmente ispezionate nello stesso modo
che gli ingranaggi esterni e interni siano ispezionati, in genere mediante misurazioni sopra o tra i perni.
La misurazione sopra o tra i perni avviene quando i fili di dimensioni specifiche sono posizionati tra i denti degli ingranaggi uno di fronte all'altro e
la distanza tra le estremità esterne dei fili è quindi misurata in micrometri.
Questa misurazione può anche indicare se l'ingranaggio ha il profilo dentario corretto.
| Prodotti | Fabbricazione a base di acciaio |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Spline |
| Fabbricazione di denti per ingranaggi | Fresatura a spina/Fresatura a spina |
| Grillare i denti | √ |
| Modulo (M) | Costumi |
| Numero di denti (Z) | Costumi |
| Costumi | 30° |
| Angolo di elica (β) | |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
