| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GS22082801 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $850.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, D/P, Western Union, T/T |
| Capacità di alimentazione: | 300 pezzi/mese |
| Materiale: | DIN 17CrNiMo6 | Modulo: | 16 |
|---|---|---|---|
| Angolo di elica: | 15° | Grado di qualità: | Grado di iso 6 |
| Larghezza: | 200 mm | Addendum Co.: | 1 |
| Evidenziare: | Albero elicoidale di BACCANO 17CrNiMo6,Albero elicoidale destro,Albero motore dell'ingranaggio di BACCANO 17CrNiMo6 |
||

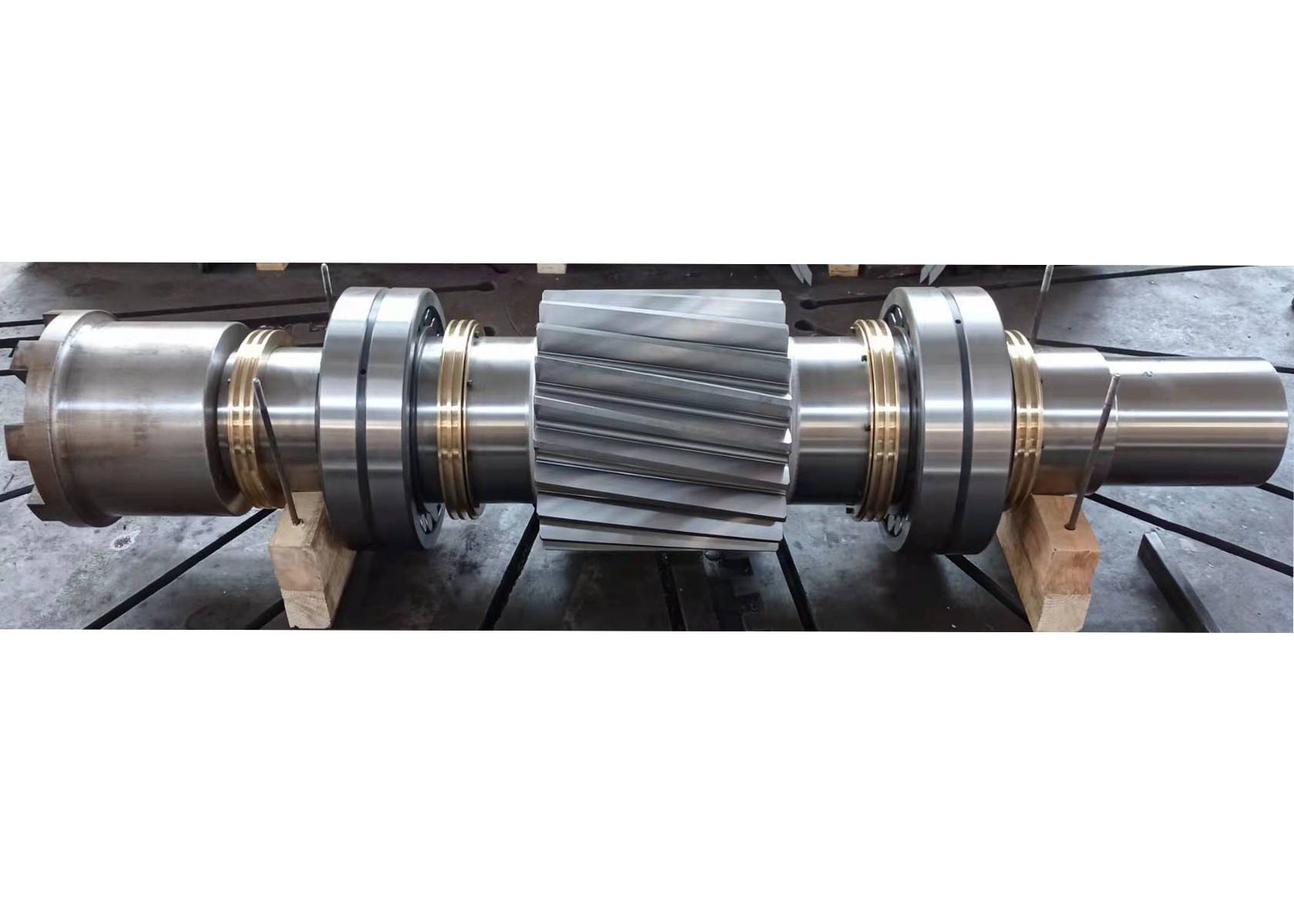

Parti di trasmissione di destra ingranaggio albero elicoidale albero motore DIN 17CrNiMo6 acciaio da forgia
1) Caratteristiche dell'albero dell'ingranaggio
a) Un singolo ingranaggio elicoidale ha denti inclinati in una direzione qualsiasi (elica sinistra o elica destra).
b) Gli ingranaggi a elica singola sviluppano una forza di spinta assiale e esercitano la stessa su cuscinetti corrispondenti.
Sviluppa anche una forza radiale.
c) La capacità di trasmissione della potenza di un singolo ingranaggio a elica è relativamente bassa.
d) A causa del carico di spinta, non è possibile utilizzare un angolo di elica elevato.
L'angolo di elica per gli attrezzi a singola elica varia di solito entro 15° ∼ 20°.
e) Gli ingranaggi a elica singola sono adatti per i motori meccanici o per i requisiti di trasmissione di potenza in cui ogni applicazione
di solito richiede un design unico per potenze, velocità e configurazione.
| Prodotti | Fabbricazione a base di materie plastiche |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| AttrezzaturaDentiProduzione | Rottura degli ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | 16 |
| Numero di denti (Z) | 22 |
| Angolo di pressione (α) | 20° |
| Angolo di piombo | 15° |
| Grado di precisione | Grado ISO 6 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
