| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS220082601 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $150.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| materiale: | 20X2H4 | produzione: | Terreno di colata |
|---|---|---|---|
| Durezza: | 58-62 HRC | Larghezza: | 10 |
| Diametro di punta: | 150 | Diametro interno: | 136 |
| Evidenziare: | Asse di ingranaggio della scanalatura di parallelo del dente cilindrico,Asse di ingranaggio cilindrico 20X2H4A,L'asse di ingranaggio della scanalatura diritto ha parteggiato |
||
Albero scanalato dritto personalizzato 20X2H4A con scanalature parallele rettificate

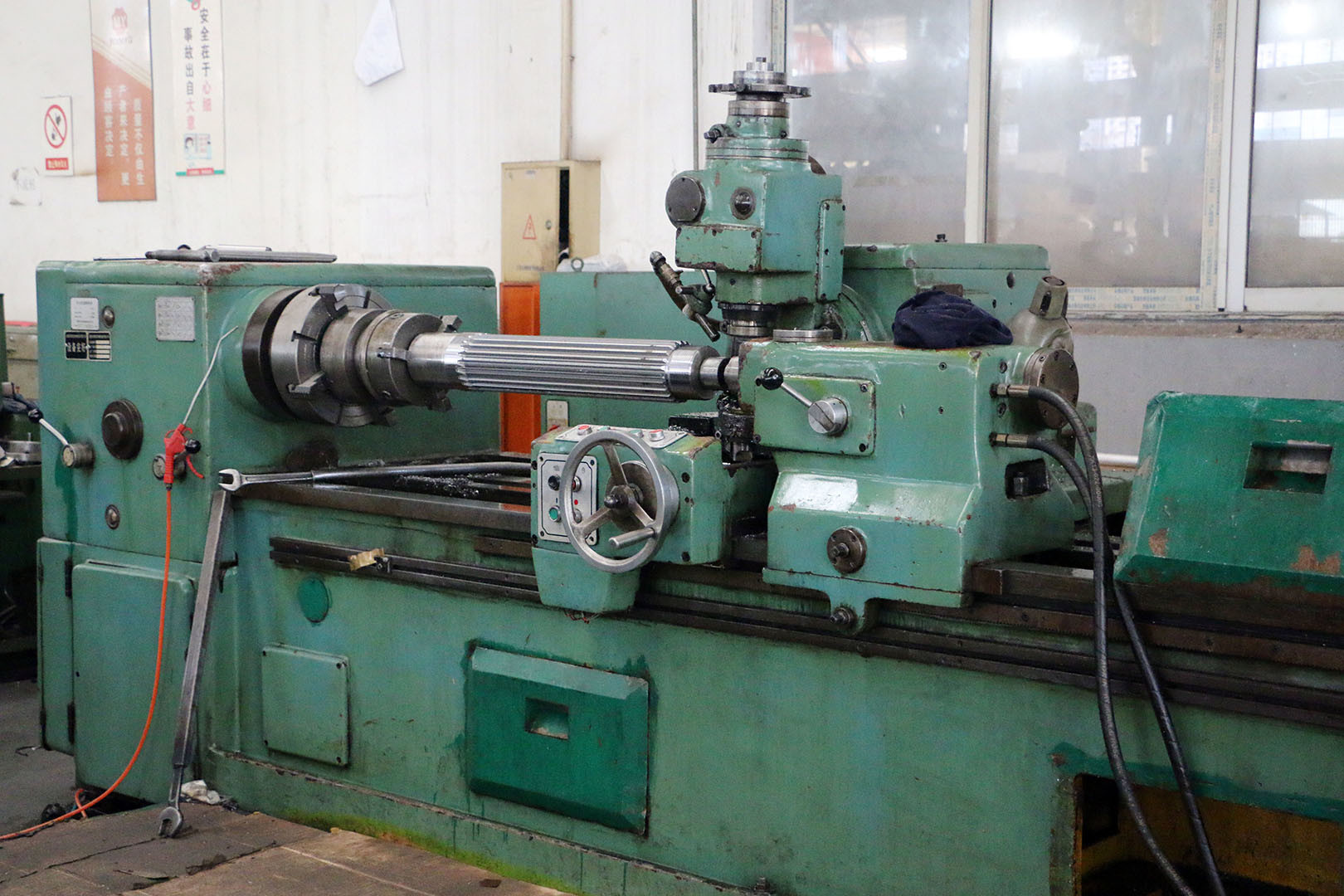

1) Processo di fabbricazione dell'albero scanalato
Esistono due tipi complementari di scanalature, interne ed esterne.
Le scanalature esterne possono essere brocciate, formate (ad esempio, su una macchina formatrice di ingranaggi),
fresate, intagliate, rullate, rettificate o estruse.
2) Tipi di scanalature
a) Scanalatura ad evolvente
b) Scanalatura a lati paralleli o a lati diritti
c) Dentatura a sega.
3) Applicazioni dell'albero scanalato
a) Gli alberi di trasmissione dei veicoli e le prese di forza utilizzano scanalature per trasmettere la coppia e la rotazione e per consentire variazioni di lunghezza.
b) Le scanalature sono utilizzate in vari punti delle biciclette.
c) I motori degli aeromobili possono avere una scanalatura sulla quale è montata l'elica.
| Prodotti | Alberi scanalati rettangolari |
| Fatti su misura | √ |
| Tipo di profilo del dente | Scanalatura |
| Fabbricazione dei denti degli ingranaggi | Fresatura scanalature/Rettifica scanalature |
| Rettifica dei denti degli ingranaggi | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 30° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
