8 Modulo di ingranaggi a singola elica per soluzioni di ingranaggi personalizzate per un'affidabilità ottimale

Informazioni di base
Luogo di origine: La Cina
Marca: YIZGEAR
Numero di modello: HG22082607
Quantità di ordine minimo: 1 pezzo
Prezzo: $150/ Piece
Imballaggi particolari: Cassa del compensato
Tempi di consegna: 50 giorni
Termini di pagamento: L/C, T/T, Western Union, D/P
Capacità di alimentazione: 1000 pezzi/mese
Informazioni dettagliate
Materiale: AISI 4140 Trattamento termico: Induzione Hardenig
produzione: Terreno degli attrezzi Modulo: 8
Larghezza del fronte: 55 Angolo di elica: 15°
Evidenziare:

Un singolo ingranaggio elicoidale di 8 moduli

,

8 ingranaggi tagliati elicoidali del modulo

,

Ingranaggi tagliati elicoidali di iso 7


Descrizione di prodotto

Ingranaggi a trasmissione personalizzati 8 moduli ingranaggi a elica singola per cambio

1) Descrizione degli ingranaggi elicoidali

Gli ingranaggi a elica sono una versione migliorata degli ingranaggi a spinta.

I denti di questo ingranaggio sono inclinati ad un angolo chiamato angolo di elica.

Questa inclinazione aiuta a prendere spinta assiale in una direzione, migliora l'area di contatto come la lunghezza dei denti

è più elevato in ingranaggi elicoidali rispetto agli ingranaggi a spinta della stessa larghezza.

2) Principali dati tecnici degli attrezzi a elica

a) La descrizione del passo circolare è la stessa per gli ingranaggi a spinta.

Distanza tra gli stessi punti sui denti adiacenti.

b) Il passo circolare normale è la distanza tra gli stessi punti di denti adiacenti nella superficie del diametro del passo nella direzione normale.

c) Il passo diametrale di un ingranaggio a elica è lo stesso degli ingranaggi a spinta.

E' il rapporto tra il numero di denti e il diametro.

d) Il passo diametrale normale è il passo diametrale nella superficie normale dei denti degli ingranaggi elicoidali.

e) Il passo assiale è anche la distanza tra gli stessi punti sui denti adiacenti misurati sulla direzione assiale della superficie di passo.



Prodotti Ingranaggi a elica
Prodotto su misura
Tipo di profilo dell'ingranaggio Ingranaggi cilindrici
Produzione Lavoratori di ingranaggi e macinatori
Grincare i denti
Modulo (M) 8
Numero di denti (Z) Costumi
Angolo di pressione (α) 20°
Angolo di piombo 15°
Grado di precisione Grado ISO 6-7
Trattamento termico Carburante
Durezza superficiale 58-62 HRC



CONTRARIO dei gradi di codice dell'acciaio
CINA/Gran Bretagna ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

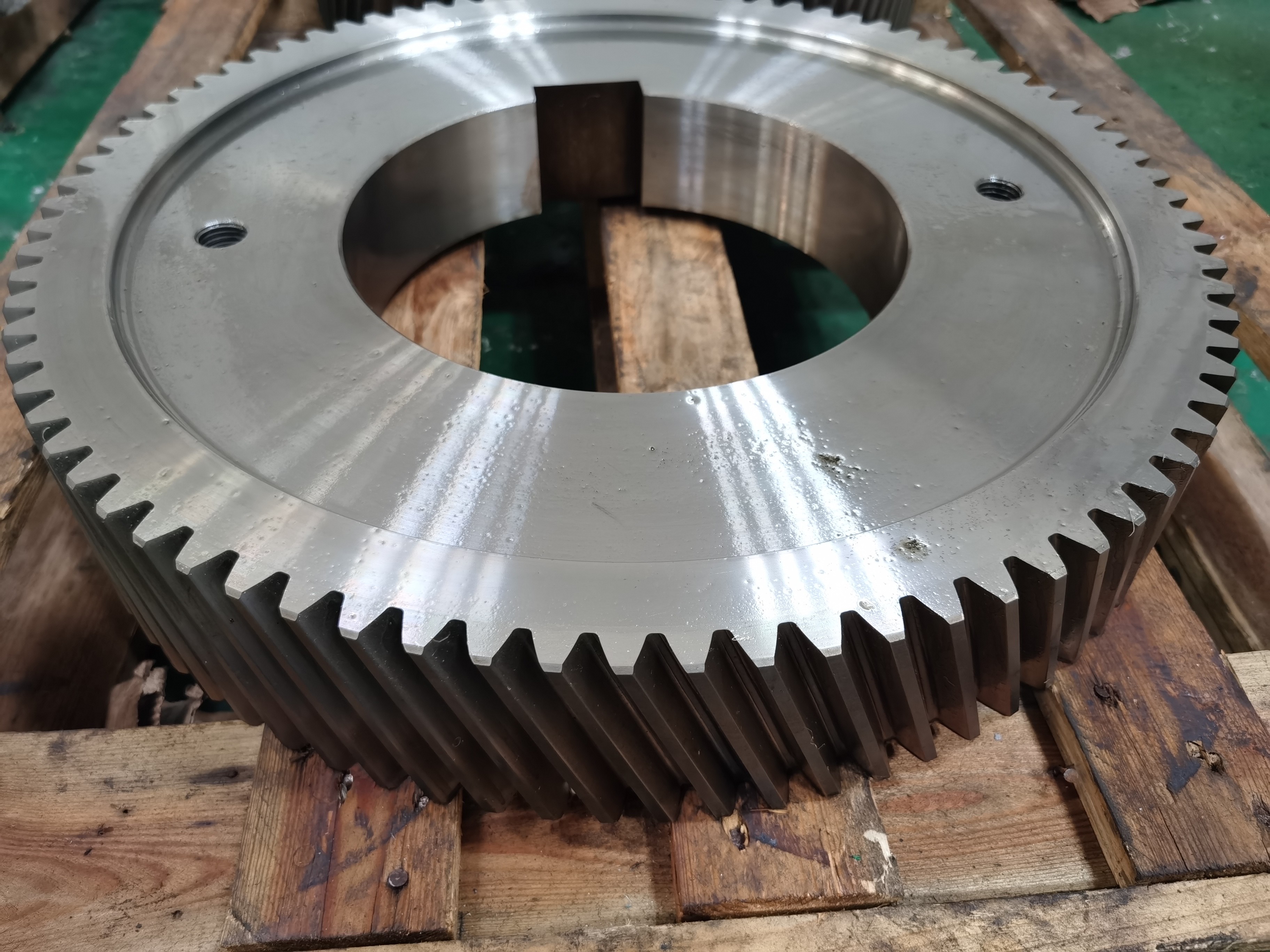

8 Modulo di ingranaggi a singola elica per soluzioni di ingranaggi personalizzate per un'affidabilità ottimale 0

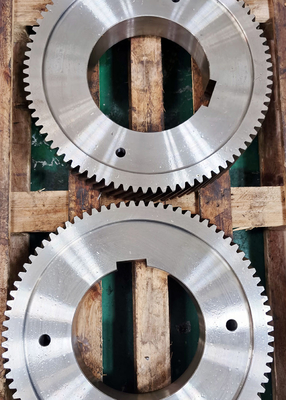

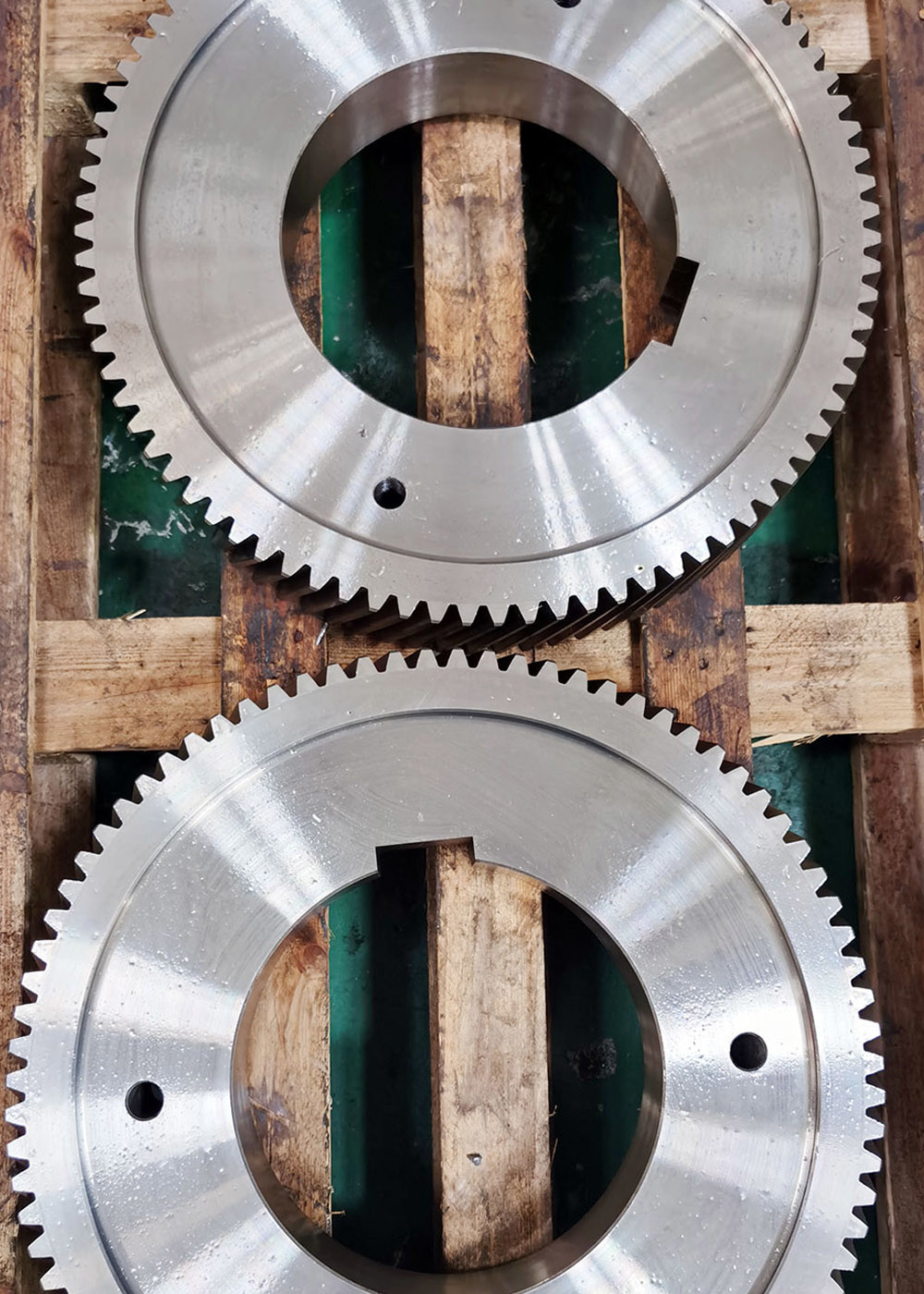

8 Modulo di ingranaggi a singola elica per soluzioni di ingranaggi personalizzate per un'affidabilità ottimale 1
