| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GS22082507 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $200.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, D/P, Western Union, T/T |
| Capacità di alimentazione: | 300 pezzi/mese |
| materiale: | 18CrNiMo7 | Trattamento termico: | Carburazione |
|---|---|---|---|
| Durezza: | 58-62 HRC | Grado di qualità: | Grado ISO 6-7 |
| Tipo di profilo: | ingranaggio cilindrico | lunghezza: | 515mm |
| Evidenziare: | Albero dell'ingranaggio della trasmissione 18CrNiMo7,albero dell'ingranaggio della trasmissione della scanalatura elicoidale,albero della scanalatura elicoidale 18CrNiMo7 |
||

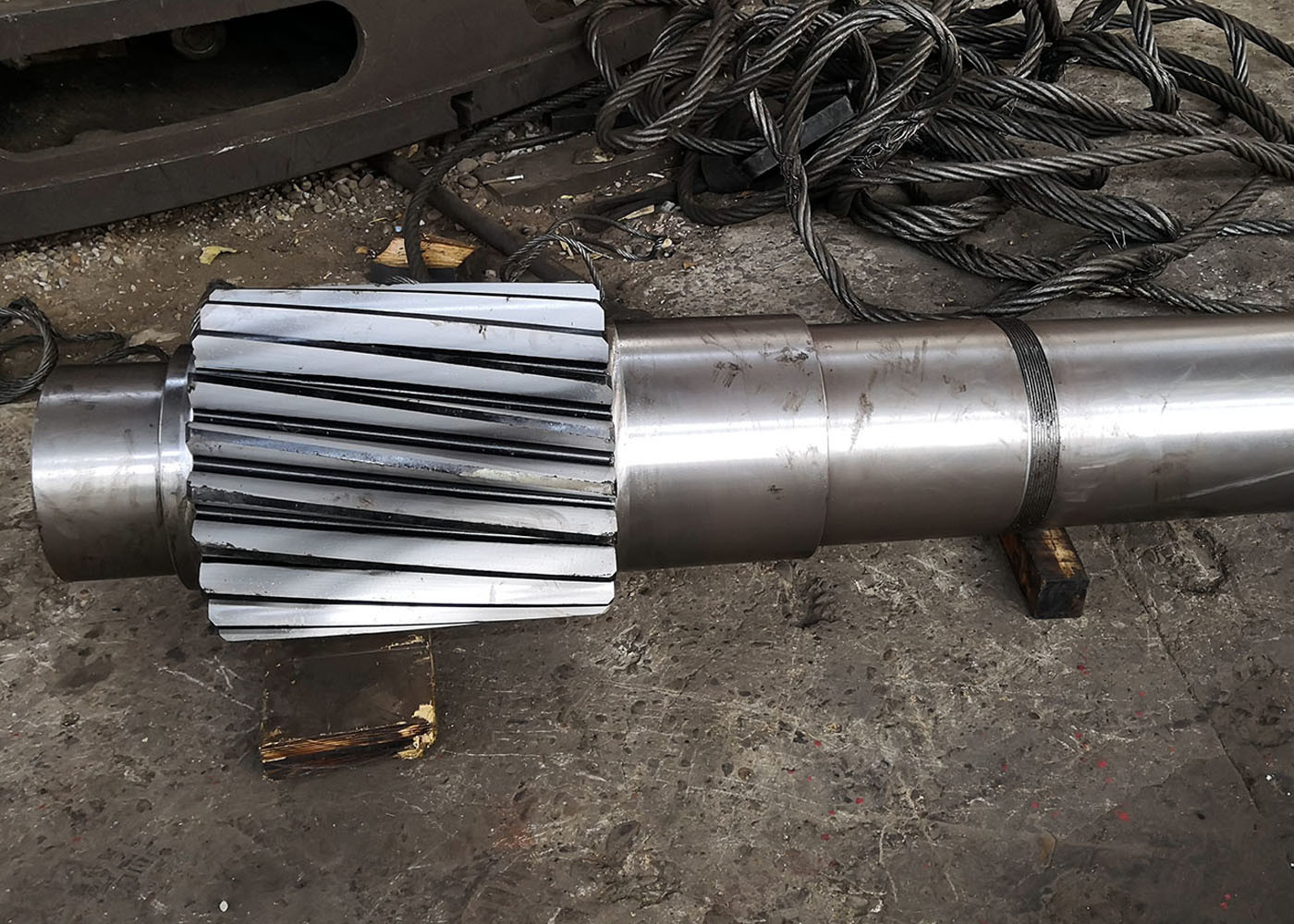

18CrNiMo7 Parti di trasmissione in acciaio forgiato Ingranaggio elicoidale a mano destra rettificato
1) Caratteristiche degli ingranaggi elicoidali
L'angolo inclinato dei denti causa anche un contatto scorrevole tra i denti, che produce forze assiali e calore, diminuendo l'efficienza.
Queste forze assiali giocano un ruolo significativo nella selezione dei cuscinetti per gli ingranaggi elicoidali.
Perché i cuscinetti devono resistere sia alle forze radiali che a quelle assiali, gli ingranaggi elicoidali richiedono cuscinetti reggispinta o a rulli, che sono
tipicamente più grandi (e costosi) dei semplici cuscinetti utilizzati con gli ingranaggi cilindrici.
Le forze assiali variano in proporzione all'entità della tangente dell'angolo dell'elica.
Sebbene angoli di elica maggiori forniscano una velocità più elevata e un movimento più fluido, l'angolo dell'elica è tipicamente limitato a 45 gradi
a causa della produzione di forze assiali.
| Prodotti | Ingranaggio cilindrico/scanalato |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggio cilindrico |
| IngranaggioDentiProduzione | Fresatura ingranaggi/Hobbing ingranaggi/Formatura ingranaggi |
| Rettifica dei denti degli ingranaggi | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 20° |
| Angolo di avanzamento | 13° |
| Grado di precisione | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62HRC |
