Un taglio elicoidale di 10 moduli di SAE 4320 innesta i cambi industriali

Informazioni di base
Luogo di origine: La Cina
Marca: YIZGEAR
Numero di modello: HG22082301
Quantità di ordine minimo: 1 pezzo
Prezzo: $80/ Piece
Imballaggi particolari: Cassa del compensato
Tempi di consegna: 50 giorni
Termini di pagamento: L/C, T/T, Western Union, D/P
Capacità di alimentazione: 1000 pezzi/mese
Informazioni dettagliate
Numero del dente: 76 Angolo di elica: 22°
Larghezza: 50 mm Durezza: 58-62 HRC
Materiale: SCM 440 Grado di qualità: Grado di iso 6
Evidenziare:

10 ingranaggi tagliati elicoidali del modulo

,

10 cambi industriali del modulo

,

Ingranaggi tagliati elicoidali di SAE 4320


Descrizione di prodotto

Acciaio forgiato SAE 4320 10 modulo ingranaggi elicoidali ingranaggi di trasmissione industriali

1) Tipos de engranajes helicoidales

a) Ingranaggio elicoidale semplice

b) Ingranaggio a doppia elicoide

c) Ingranaggi in spigola

2) Direzione dell'ingranaggio elicoidale

Mano sinistra, mano destra.

3) Descrizione dell'ingranaggio elicoidale

Gli ingranaggi elicoidali si sono sviluppati a partire da ingranaggi retti i cui denti si trovano ad angolo con l'asse dell'asse.

Il contatto tra i denti a marcia si manifesta progressivamente lungo i lati delle facce diagonali,

In nessun momento la lunghezza totale di un qualsiasi dente di ingranaggio è completamente ingranata.



Prodotti Ingranaggi a elica
Prodotto su misura
Tipo di profilo dell'ingranaggio Ingranaggi cilindrici
Produzione Sfruttare gli attrezzi
Grincare i denti
Modulo (M) 10
Numero di denti (Z) 76
Angolo di pressione (α) 20°
Angolo di piombo 25°
Grado di precisione Grado ISO 6-7
Trattamento termico Carburante
Durezza superficiale 58-62 HRC



CONTRARIO dei gradi di codice dell'acciaio
CINA/Gran Bretagna ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

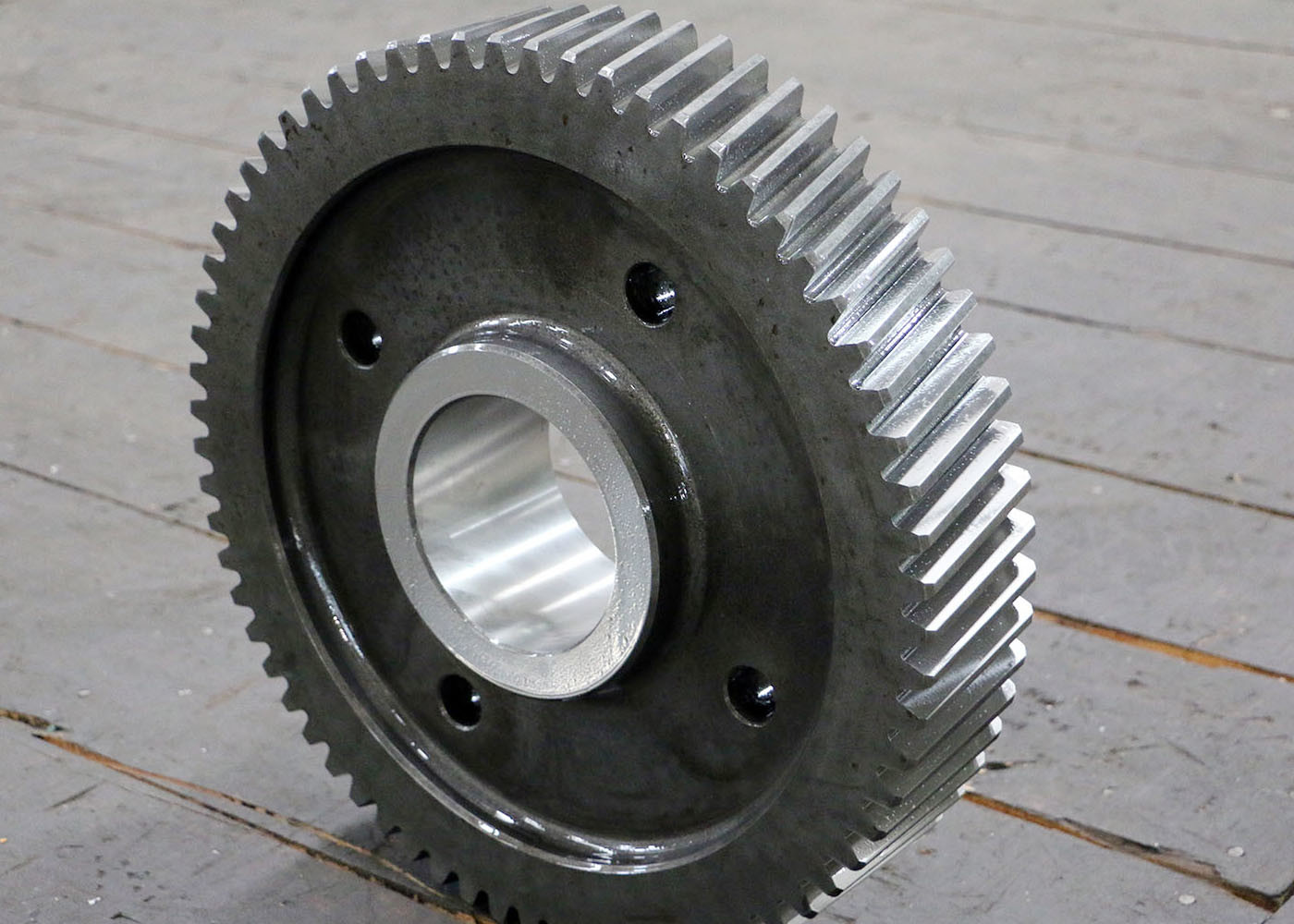

Un taglio elicoidale di 10 moduli di SAE 4320 innesta i cambi industriali 0

Un taglio elicoidale di 10 moduli di SAE 4320 innesta i cambi industriali 1
