| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS220082305 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $50.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| Materiale: | 42CrMo | produzione: | Spline Hobbing |
|---|---|---|---|
| Durezza: | 28-300 HB | Larghezza della spina: | 18 |
| Diametro di punta: | 450 | Diametro interno: | 427 |
| Evidenziare: | Asse a spirale della scanalatura dell'impulso principale,Scanalatura che fresa asse a spirale,Asse di ingranaggio a spirale della scanalatura |
||

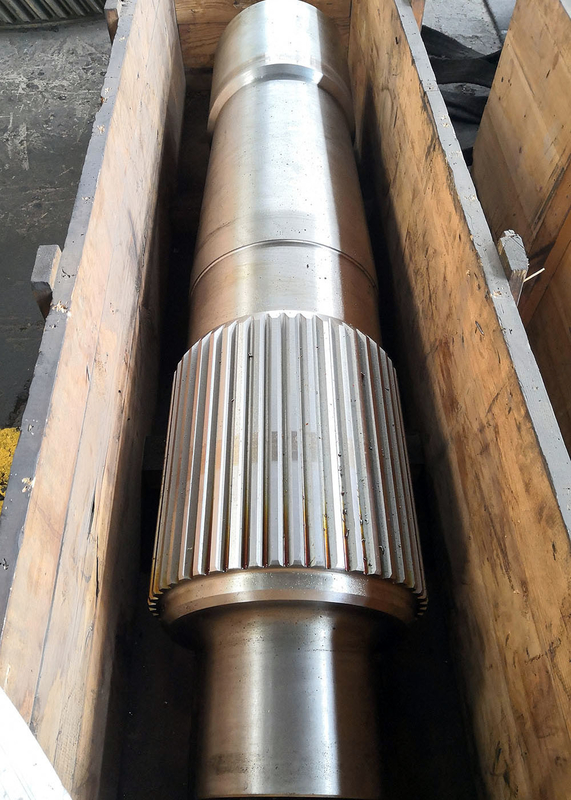

Esecuzione di scanalature principali per alberi scanalati a evolvente per l'industria mineraria
1) Tipi di alberi scanalati
Gli alberi scanalati sono disponibili in un'ampia varietà di design, a seconda della forma, dello spazio e delle dimensioni
delle scanalature e delle chiavette sull'albero e sui componenti accoppiati.
a) Albero scanalato a chiavetta parallela
I design degli alberi scanalati a chiavetta parallela presentano chiavette e scanalature di forma quadrata con profili che corrono
parallelamente all'asse dell'albero. Questo design è ideale per applicazioni di supporto del carico che richiedono un movimento fluido.
b) Albero scanalato a evolvente
Questo tipo di albero scanalato diminuisce la sollecitazione sull'albero utilizzando cunei e flange coniche.
Le scanalature a evolvente sono tipicamente utilizzate in applicazioni ad alta velocità e ad alta sollecitazione per una migliore coppia e
ridotta possibilità di slittamento o disallineamento.
| Prodotti | Alberi scanalati rettangolari |
| Fatti su misura | √ |
| Tipo di profilo del dente | Scanalatura |
| Produzione di denti di ingranaggi | Fresatura scanalature/Rettifica scanalature |
| Rettifica denti di ingranaggi | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 30° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
