| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS220082301 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $150.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| Processo di produzione: | Macinazione della scanalatura | Durezza: | 50-55 HRC |
|---|---|---|---|
| Roverezza: | Ra1.6 | Durezza del cor: | 260-280 HB |
| Major Diameter: | 125 mm | Diametro interno: | 112 mm |
| Evidenziare: | Asse di ingranaggio della scanalatura di AISI 4140,Asse diritta d'acciaio della scanalatura di AISI 4140,Asse di ingranaggio parteggiata diritta della scanalatura |
||

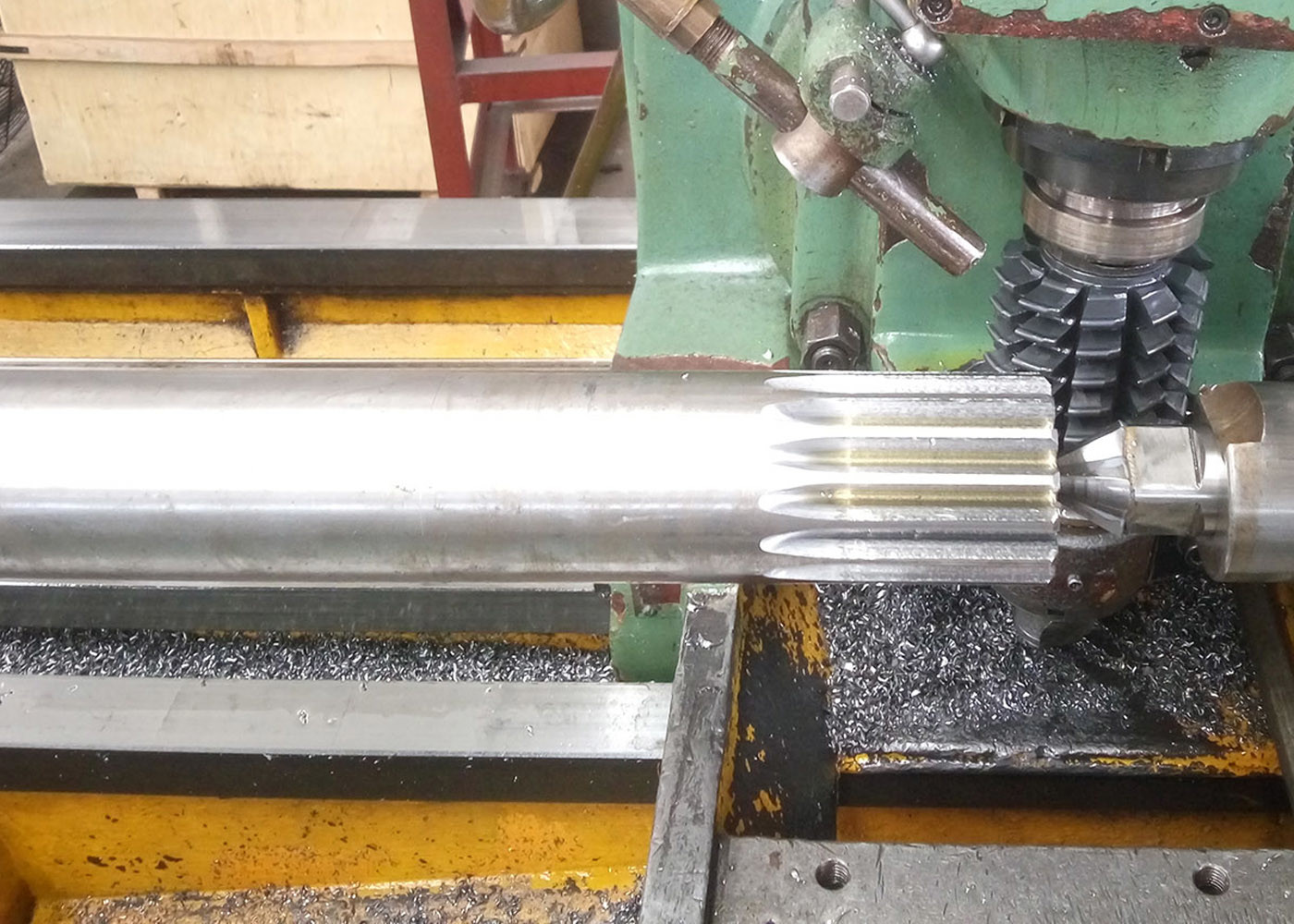

Albero scanalato in acciaio AISI 4140 su misura per rettifica scanalature a denti dritti
1) Descrizione dell'albero scanalato
Un albero scanalato è caratterizzato da scanalature profonde, o scanalature, tagliate lungo l'intera lunghezza dell'esterno
materiale. Le scanalature creano chiavi sporgenti che si inseriscono in cuscinetti, fori, ingranaggi o boccole accoppiati appositamente
progettati per accoppiarsi con le scanalature dell'albero. Rispetto agli alberi di trasmissione più tradizionali, le aggiunte
scanalature forniscono resistenza alla rotazione nelle applicazioni anti-rotazione. Sono anche utilizzati per trasmettere la coppia
sia nelle applicazioni di trasmissione lineare che rotativa. In questo blog, discutiamo il funzionamento, il materiale, la fabbricazione,
e gli usi degli alberi scanalati.
| Prodotti | Alberi scanalati rettangolari |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Scanalatura |
| Fabbricazione dei denti dell'ingranaggio | Fresatura scanalature/Rettifica scanalature |
| Rettifica dei denti dell'ingranaggio | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 30° |
| Angolo dell'elica (β) | |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
