DP: | 12.7 | Ad ingranaggi: | ingranaggio cilindrico |
---|---|---|---|
Angolo di elica: | 15° | Materiale: | 20CrMnTi |
Angolo di pressione: | 20° | Diametro interno: | 85 mm |
Evidenziare: | ingranaggio destro d'acciaio dell'elica 20CrMnTi,Ingranaggio della vite di 2 moduli,Modulo destro dell'ingranaggio 2 dell'elica |

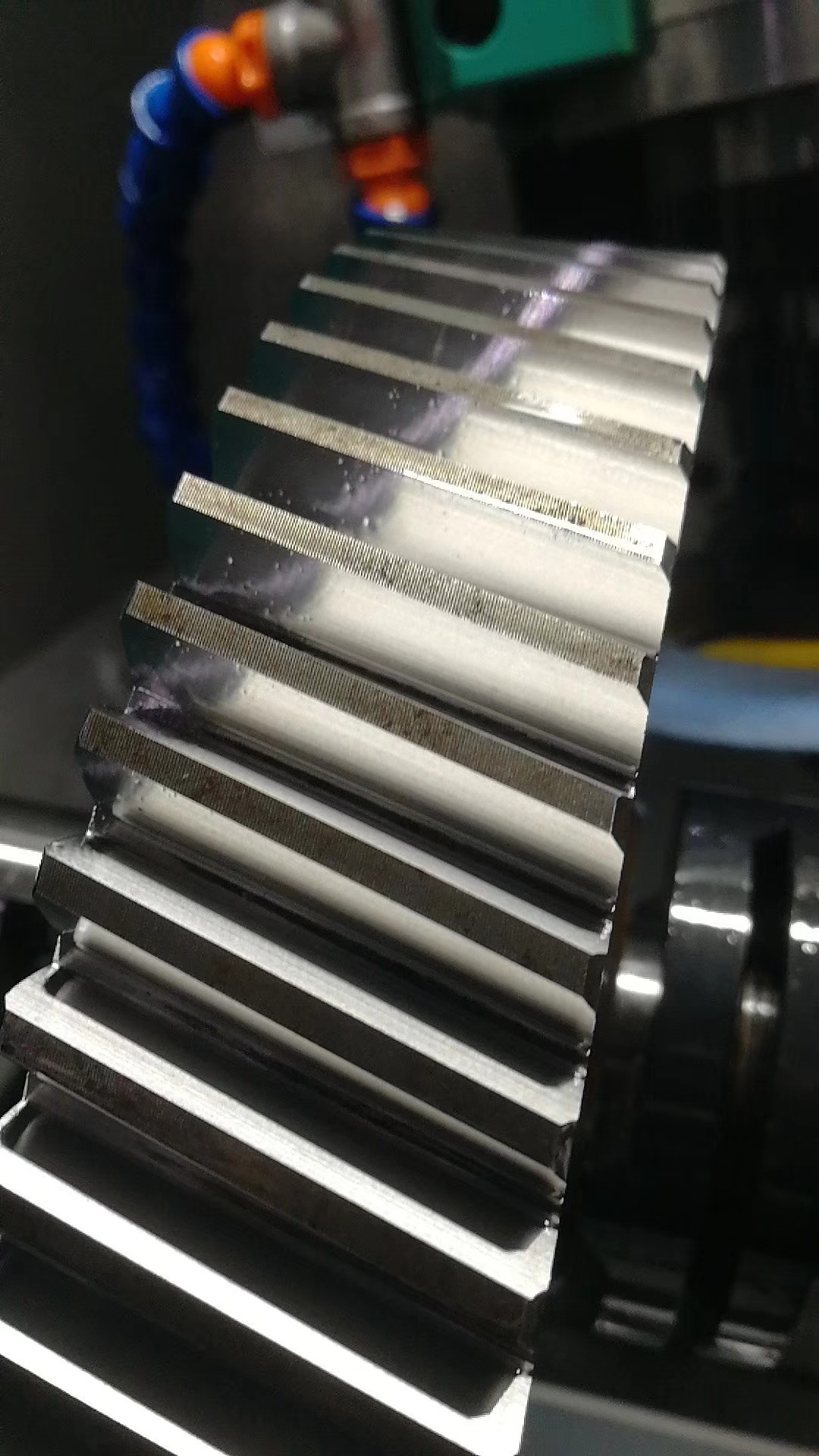

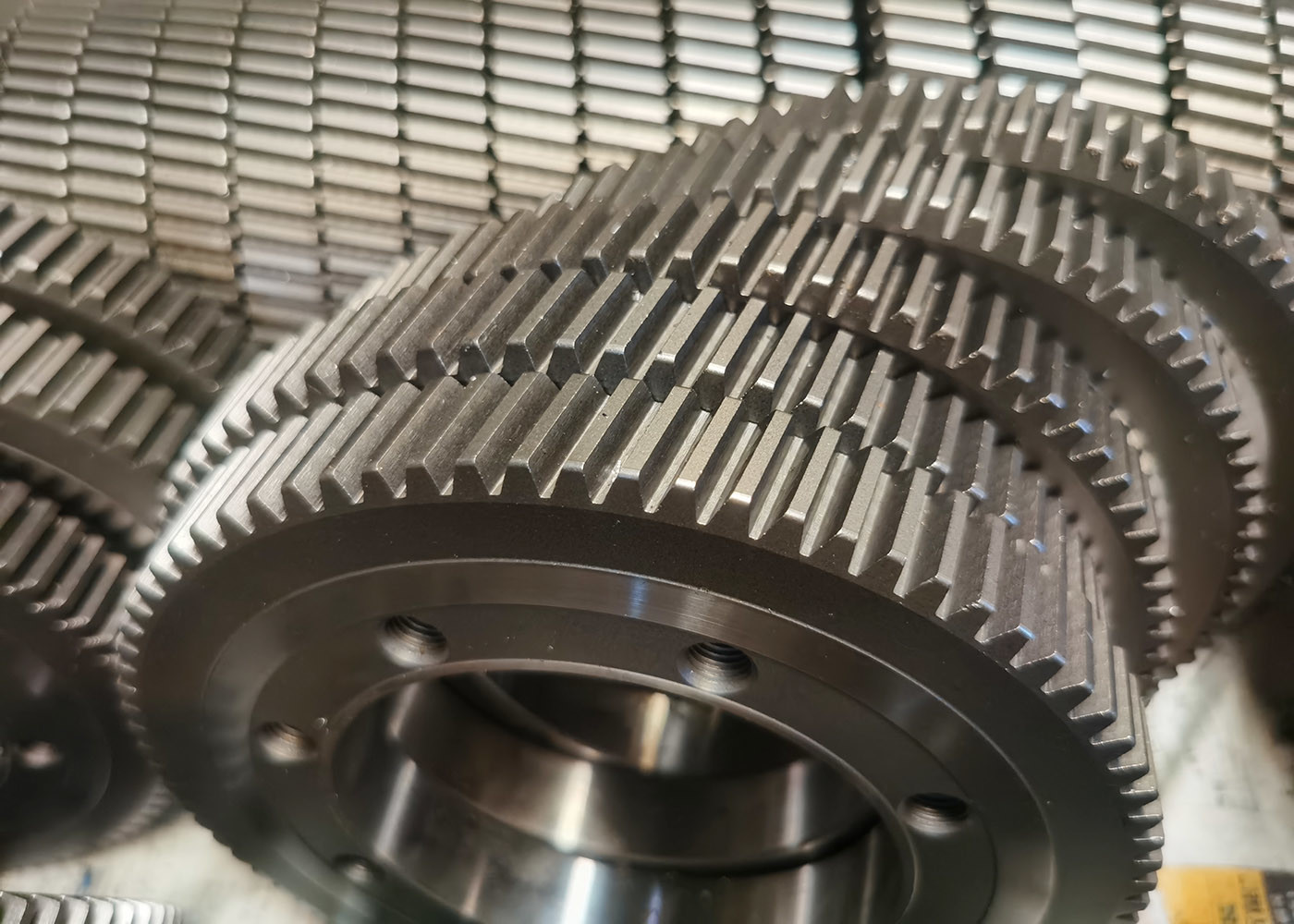

2 Modulo 20CrMnTi Acciaio di destra di marcia di rottura di marcia di riduttori di velocità
1) Descrizione degli ingranaggi elicoidali
Gli ingranaggi elicoidali contengono denti speciali che sono posizionati ad un particolare angolo rispetto all'albero.
Questo porta ad altri L'ingranaggio può quindi sopportare un carico maggiore rispetto a un dente in contatto durante la funzione.
Questa configurazione consente anche agli ingranaggi elicoidali di funzionare più silenziosamente e liscio degli ingranaggi a spinta perché della ripartizione del carico tra i denti.
Prodotti | Ingranaggi a elica |
Prodotto su misura | √ |
Materiale | 20CrMnTi |
Produzione | Sfruttare gli attrezzi |
Grincare i denti | √ |
Modulo (M) | 2 |
Numero di denti (Z) | Costumi |
Angolo di pressione (α) | 20° |
Angolo di piombo | 20° |
Grado di precisione | Grado ISO 7/Grado AGMA 11 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
