| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS220080703 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $150.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| Processo di produzione: | Macinazione della scanalatura | Durezza: | 58-62 HRC |
|---|---|---|---|
| Roverezza: | Ra1.6 | Durezza del cor: | 32-37 HRC |
| Major Diameter: | 150 mm | Diametro della radice: | 137mm |
| Evidenziare: | Asse di ingranaggio su misura della scanalatura della trasmissione,albero di uscita della trasmissione 20Cr2Ni4,asse di ingranaggio della scanalatura 20Cr2Ni4 |
||

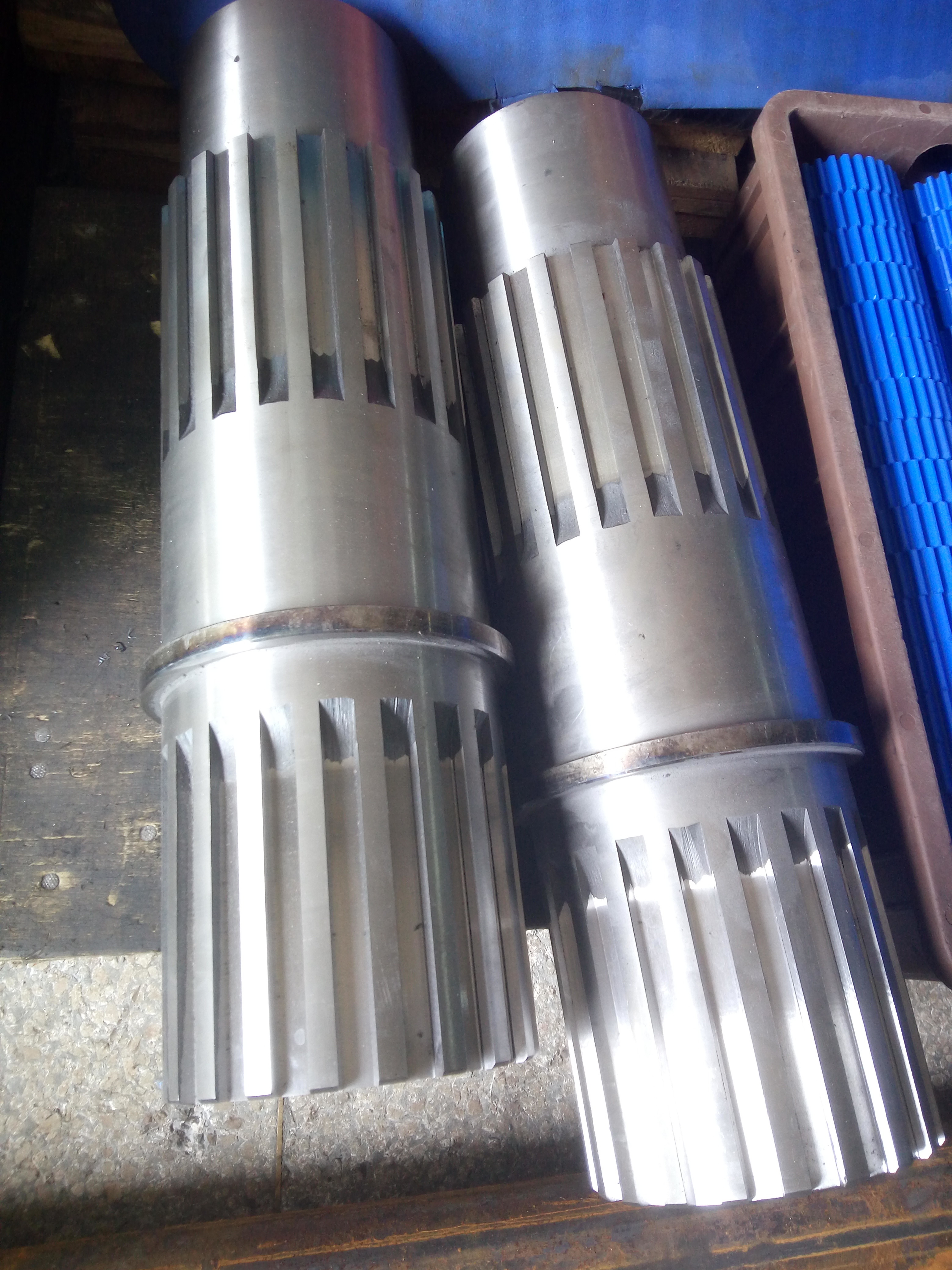

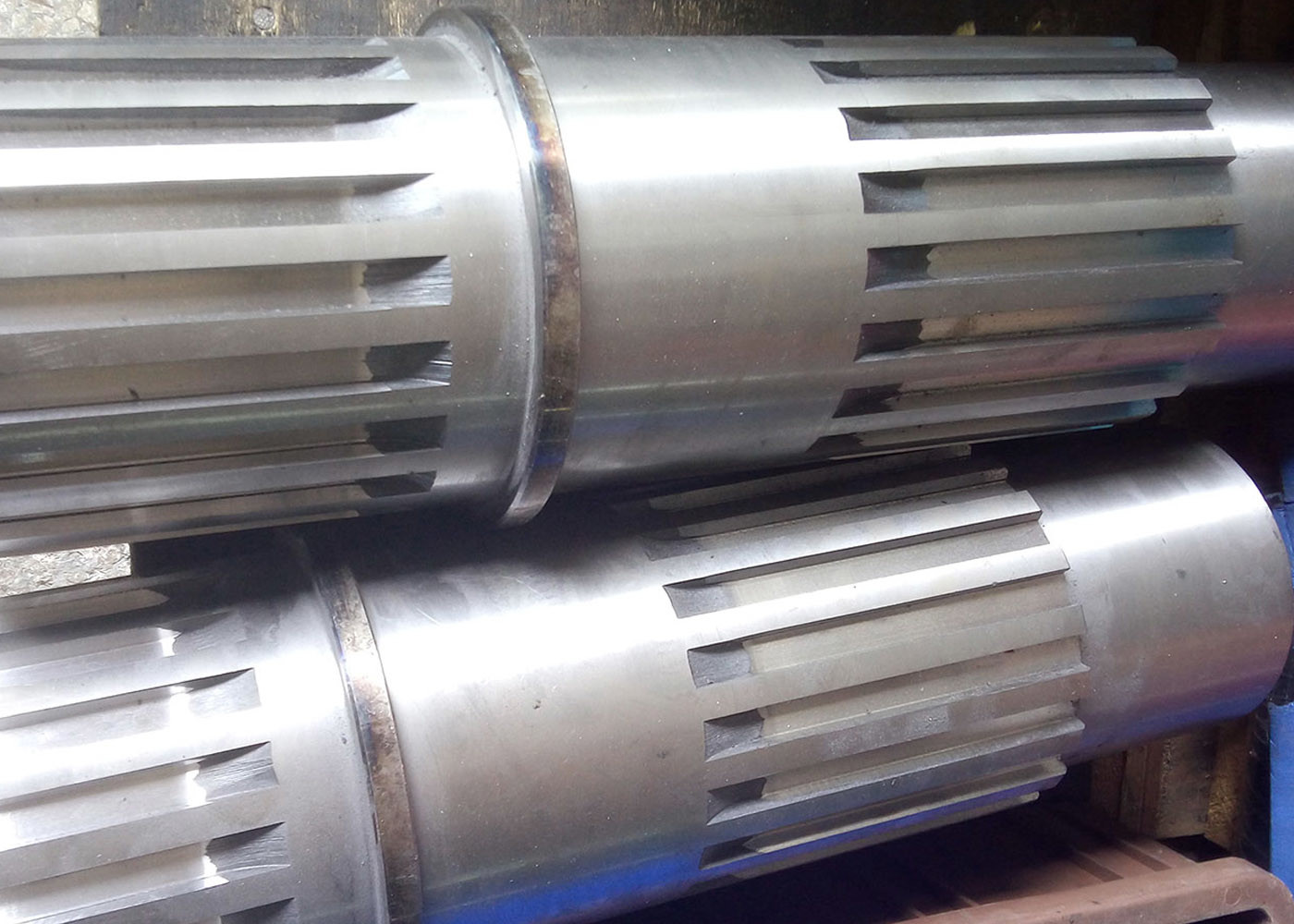

Albero scanalato personalizzato in acciaio legato 20Cr2Ni4 per rettifica scanalature parallele
1) Descrizione dell'albero scanalato
Gli alberi scanalati sono elementi all'interno di una configurazione meccanica, destinati a trasmettere la coppia.
Un albero scanalato realizza la trasmissione della coppia accoppiandosi con un foro scanalato femmina,
o un'altra forma di componente di accoppiamento che lavora per impedire il movimento in direzioni esterne
al di fuori del percorso lineare della configurazione.
2) Caratteristiche degli alberi scanalati
Scanalature e ingranaggi sono entrambi destinati a trasmettere la coppia e presentano entrambi denti esterni che si bloccano
in posizione con un componente di accoppiamento.
Gli alberi scanalati differiscono dagli ingranaggi in quanto utilizzano tutti i denti o le scanalature simultaneamente per trasferire la coppia.
Gli ingranaggi, al contrario, utilizzano un dente alla volta per trasferire la coppia.
3) Tipi di alberi scanalati
a) Scanalatura a chiavetta parallela (Interna ed Esterna)
b) scanalature a evolvente (Interna ed Esterna)
c) scanalature bombate (Interna ed Esterna)
d) zigrinature (Interna ed Esterna)
| Prodotti | Alberi scanalati rettangolari |
| Fatti su misura | √ |
| Tipo di profilo dell'ingranaggio | Scanalatura |
| Produzione denti ingranaggio | Fresatura scanalature / Rettifica scanalature |
| Rettifica denti ingranaggio | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 30° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
