| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GS220805004 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $50.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, D/P, Western Union, T/T |
| Capacità di alimentazione: | 300 pezzi/mese |
| materiale: | AISI 8620 | modulo: | 3 |
|---|---|---|---|
| Angolo di elica: | 30° | Accuratezza dei denti: | Grado di iso 6 |
| lunghezza: | 210 | Angolo di pressione: | 15° |
| Evidenziare: | Asse del pignone di 3 moduli,asse d'acciaio del pignone 20CrNiMo,Asse del pignone dei riduttori di velocità |
||
Albero elicoidale con pignone in acciaio 20CrNiMo a modulo 3 per riduttore di velocità
1) Caratteristiche dell'albero a ingranaggi cilindrici
Gli ingranaggi cilindrici non hanno forza assiale
Più facile da fabbricare
2) Applicazioni dell'albero a ingranaggi elicoidali
Ampiamente utilizzato come componenti di trasmissione.
| Prodotti | Albero elicoidale sinistrorso |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggio cilindrico |

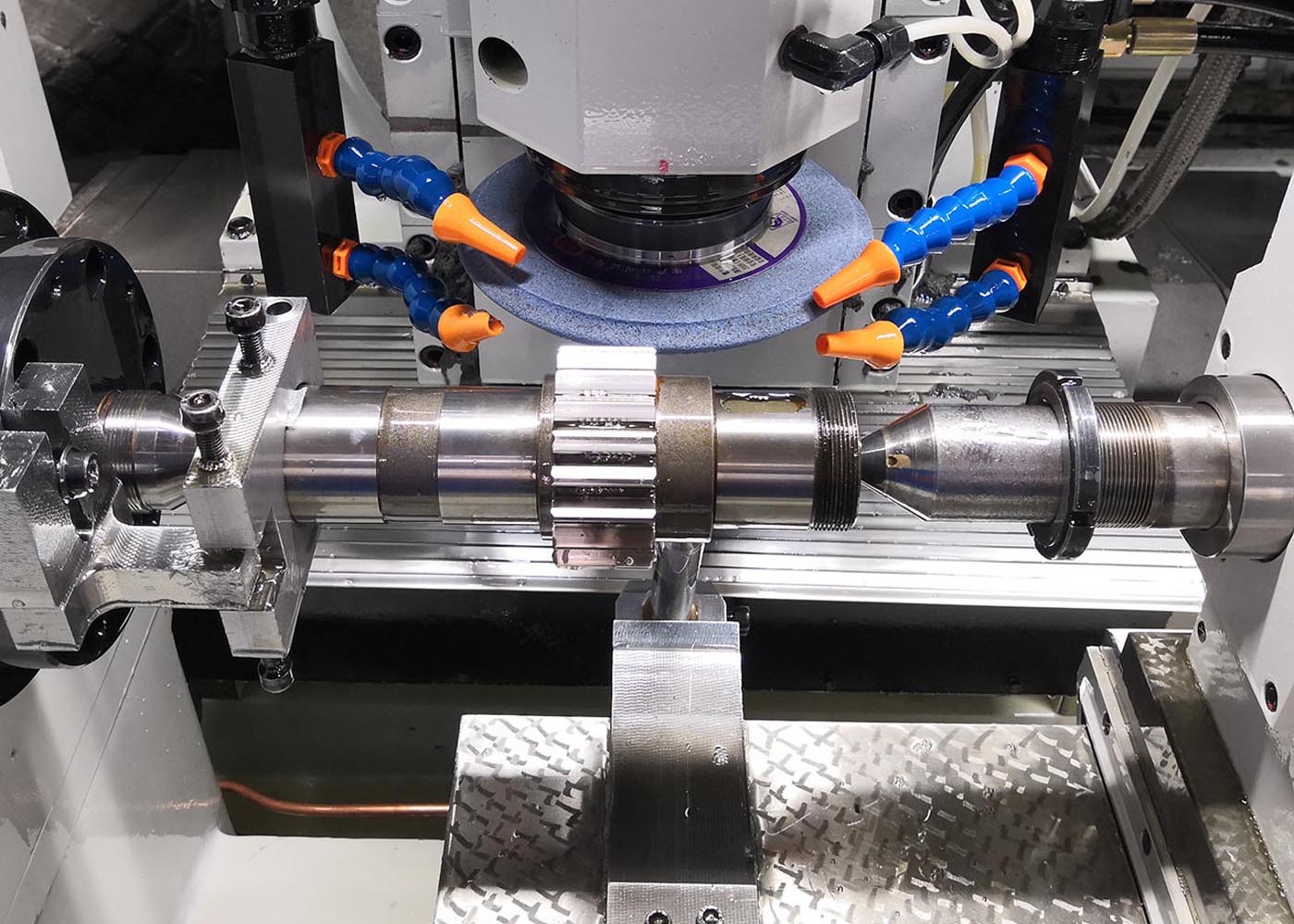

| IngranaggioDentiFabbricazione | Rettifica ingranaggi |
| Rettifica dei denti degli ingranaggi | √ |
| Modulo (M) | 3 |
| Numero di denti (Z) | 12 |
| Angolo di pressione (α) | 20° |
| Angolo di elica | 0° |
| Grado di precisione | Grado ISO 6 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62HRC |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
