| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GS2207001 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $200.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, D/P, Western Union, T/T |
| Capacità di alimentazione: | 300 pezzi/mese |
| materiale: | 20Cr2Ni4 | Trattamento termico: | Carburazione |
|---|---|---|---|
| Durezza: | 58-62 HRC | Grado di qualità: | Grado ISO 6-7 |
| Tipo di profilo: | ingranaggio cilindrico | lunghezza: | 520 mm |
| Evidenziare: | Asse di cambio di carburazione,assi della scanalatura dell'ingranaggio per i riduttori dell'ingranaggio,Assi di carburazione della scanalatura dell'ingranaggio |
||

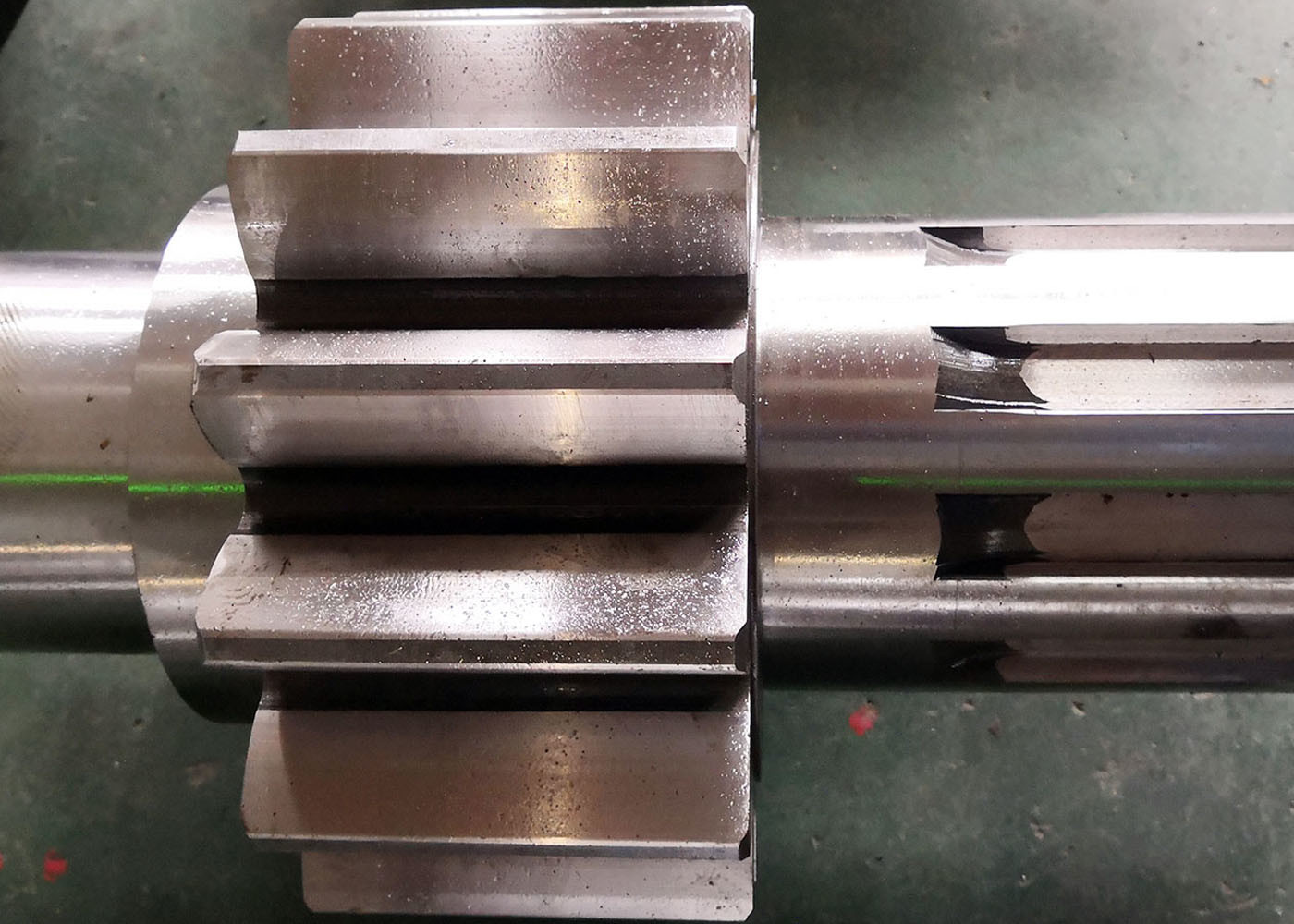

Parti di trasmissione - alberi di ingranaggi e alberi di spina per riduttori di ingranaggi
1) Descrizione delle parti della trasmissione:
Gli ingranaggi e gli alberi degli ingranaggi sono ampiamente utilizzati in vari tipi di macchine come componente di trasmissione.
Tipi di ingranaggi:
a) Ingranaggi a spirale e a elica
b) Ingranaggi a gomma
c) Ingranaggi a vermi e ingranaggi ipoidi
2)Caratteristiche degli ingranaggi a spinta
I denti sono dritti e paralleli all'asse dell'albero.
Caratteristiche:
a) Facile da fabbricare.
b) Non vi è forza assiale.
c) Relativamente facile da raggiungere in grado di alta qualità.
| Prodotti | Corridoio di spinta/Spline |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| AttrezzaturaDentiProduzione | Fresatura degli ingranaggi/Fresatura degli ingranaggi/Moldatura degli ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | 10 |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | 20° |
| Angolo di piombo | 0° |
| Grado di precisione | Grado ISO 6-7 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
