Ad ingranaggi: | Gleason | Qualità dei denti degli ingranaggi: | Grado ISO 6-7 |
---|---|---|---|
Modalità: | 16 | Dentature: | 14 |
Trattamento termico: | Carburazione | Metodo di produzione: | Fresatura dell'ingranaggio |

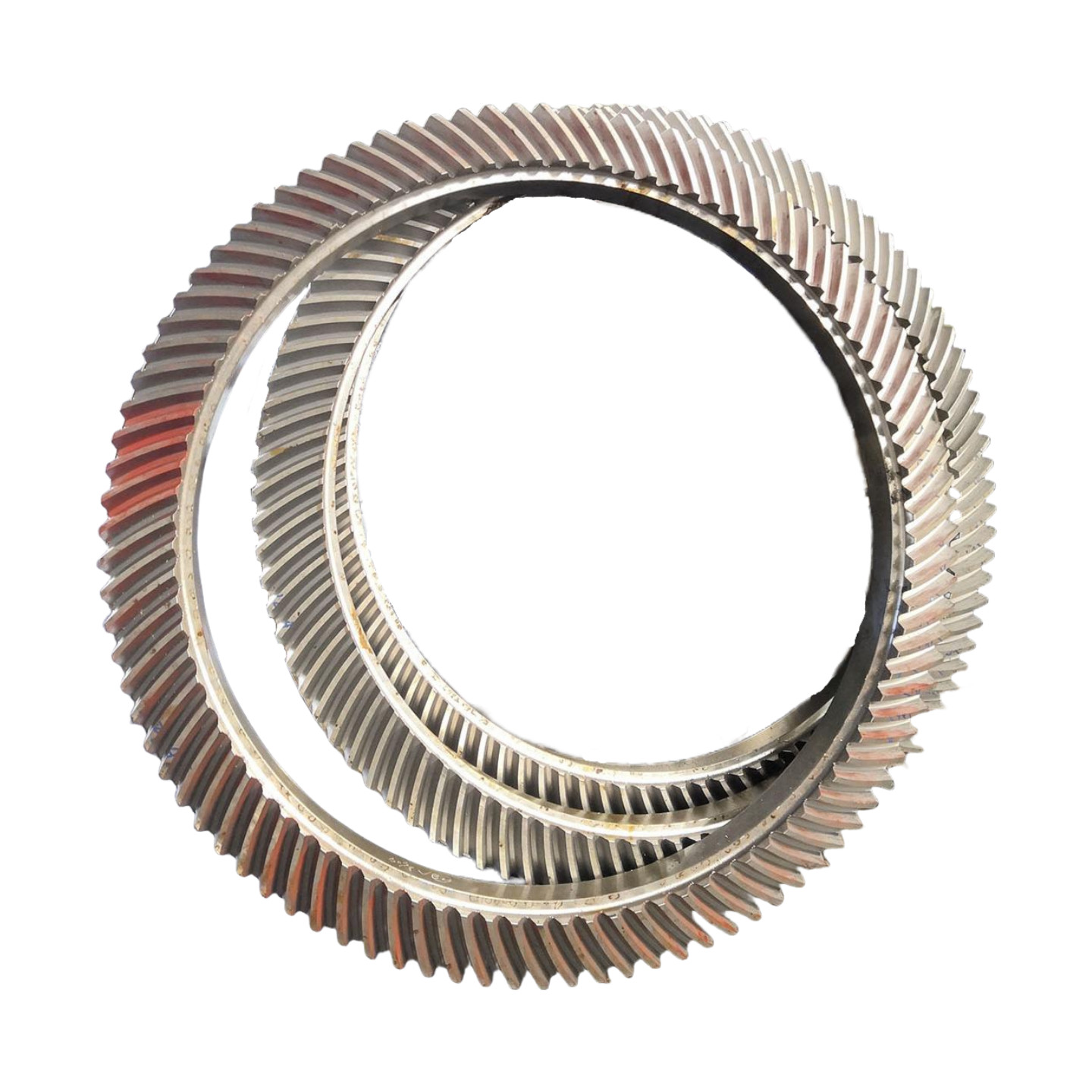

1) Descrizioni degli attrezzi a gomma a spirale
L'ingranaggio a busta a spirale consente la trasmissione di potenza mediante la reciproca mescolanza dei profili dentati a spirale.
Converte il movimento di rotazione di un albero in quello di un altro albero che si interseca.
2) Caratteristiche degli ingranaggi a gomma a spirale
a)Metodo di coinvolgimento: adotta un coinvolgimento progressivo.
le transizioni da un'estremità all'altra del dente.
b) Caratteristiche del movimento: durante il processo di attacco sono coinvolti un gran numero di paia di denti e il grado di sovrapposizione è elevato.
3) Vantaggi degli ingranaggi a bevole a spirale
a) La reticolazione progressiva riduce gli urti e le vibrazioni e riduce significativamente il rumore di esercizio.
b) L'elevato grado di sovrapposizione migliora la capacità di carico degli ingranaggi, consentendo loro di trasmetterecoppia maggiore
e migliorare efficacemente l'efficienza della trasmissione.
Prodotti | Ingranaggi a gomma a spirale |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Gleason |
Produzione | Fresatura degli ingranaggi e macinatura dei denti degli ingranaggi |
Grincare i denti | √ |
Modulo (M) | 16 |
Numero di denti (Z) | 32. |
Angolo di pressione (α) | 20° |
Angolo di piombo | 15° |
Grado di precisione | Grado ISO 6 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
