| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SB22081502 |
| Quantità di ordine minimo: | 2 insiemi |
| Prezzo: | $370/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 62 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 500 insiemi/mese |
| Distanze: | 670mm | Angolo di fronte: | 37°25' |
|---|---|---|---|
| modulo: | 10 | Diametro medio: | 320 |
| Direzione: | Mano sinistra | Materiale: | 17CrNiMo6 |
| Evidenziare: | Assi di cambio smussate a spirale,10 assi di cambio del modulo,10 assi della smussatura di spirale del modulo |
||

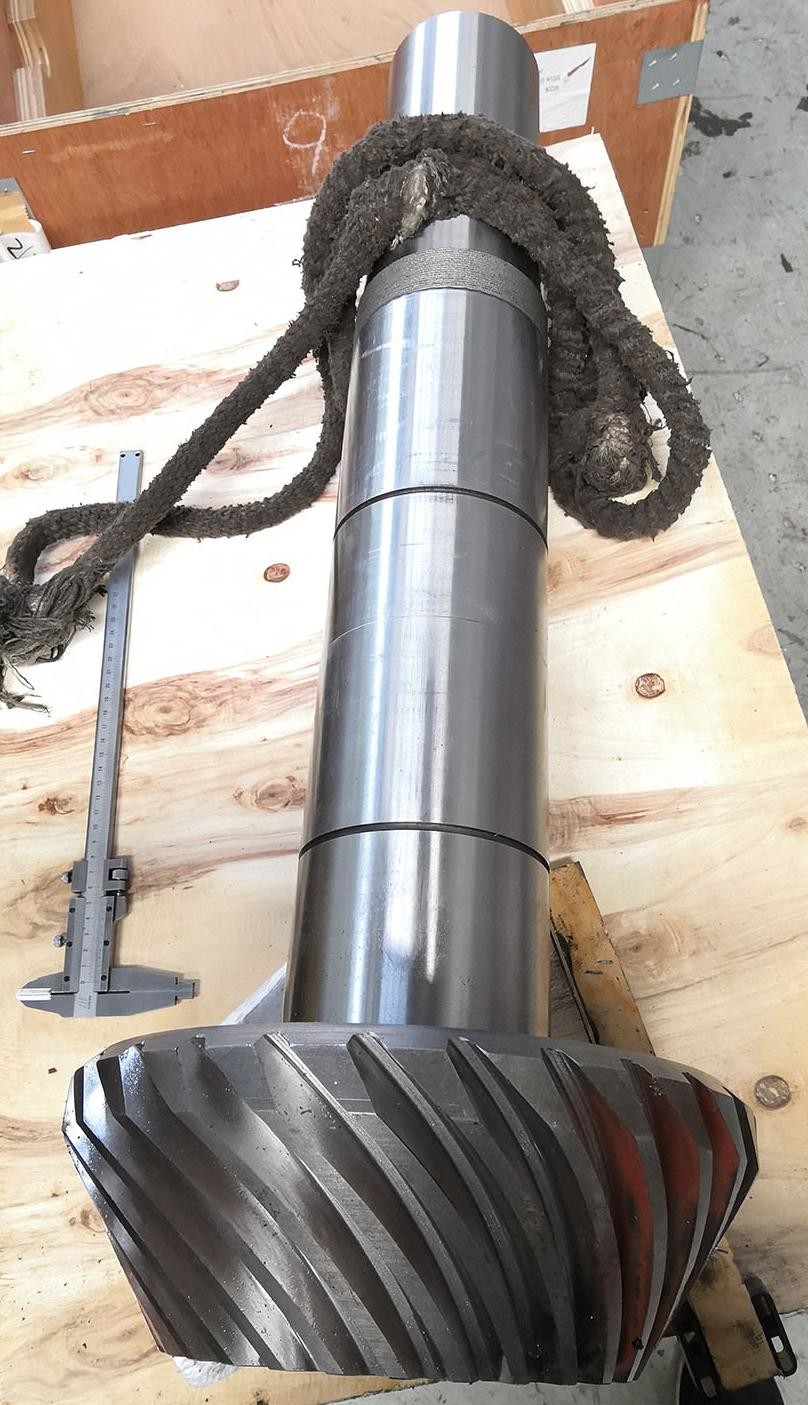

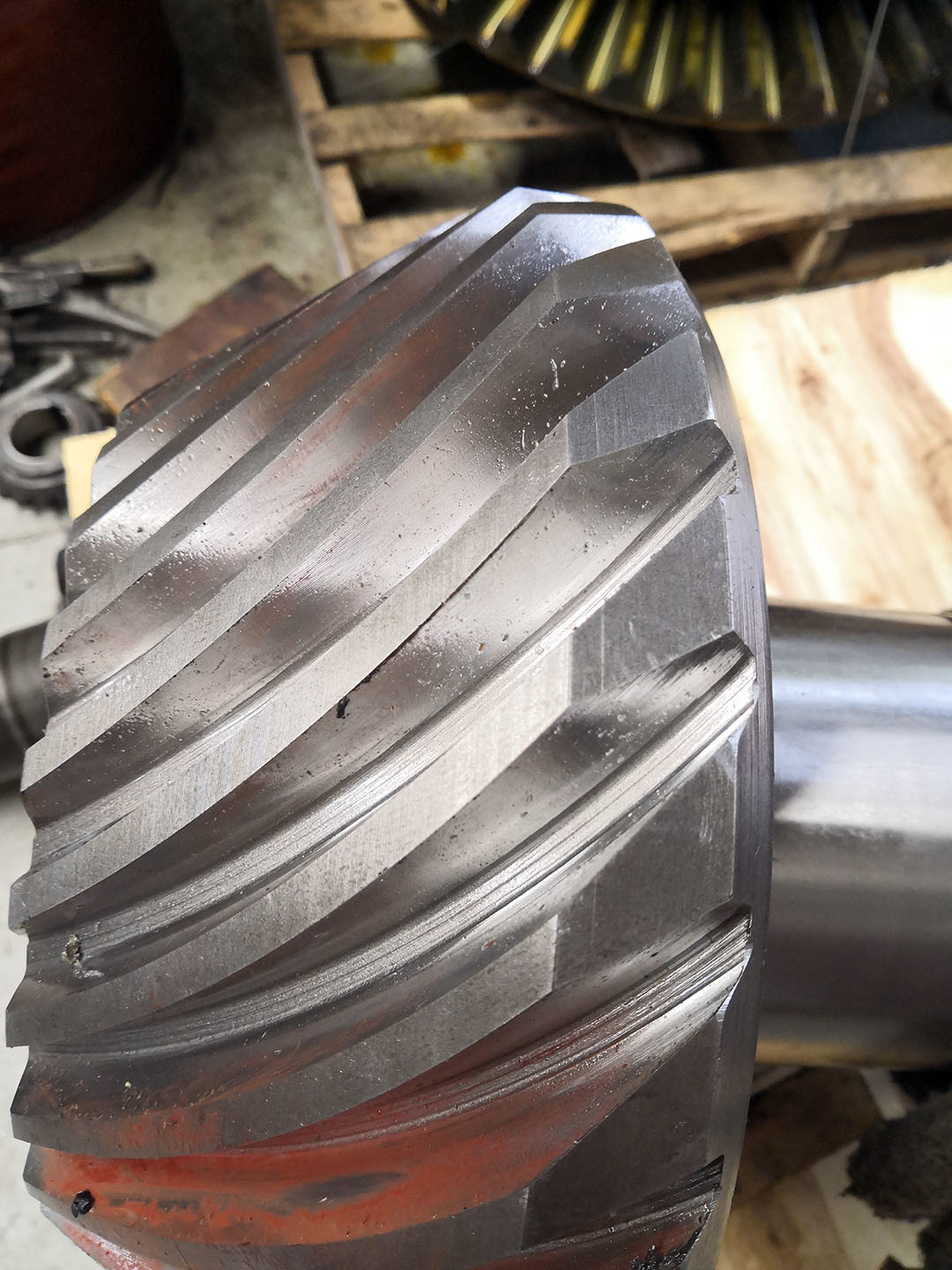

10 Modulo Gleason Tipo Spirale Bivel Gear Grinding Transmission Gear Shafts
1) Descrizione dell'ingranaggio a spirale
Un ingranaggio conico a spirale è la forma più complessa di ingranaggio conico.
Questo si traduce in una maggiore sovrapposizione tra i denti, il che
Promuovere l'attaccamento e il graduale disattaccamento al contatto con i denti.
Questo miglioramento della morbidezza comporta una minima vibrazione e rumore durante il funzionamento.
Inoltre, a causa di una maggiore distribuzione del carico a causa della maggiore quantità di denti in contatto,
Gli ingranaggi conici a spirale hanno migliori capacità di carico.
Ciò consente loro di essere più piccoli rispetto agli ingranaggi conici retto con la stessa capacità.
| Prodotti | Fabbricazione di macchine per la trasformazione delle macchine |
| Prodotto su misura | √ |
| Tipo di profilo | 17CrNiMo6 |

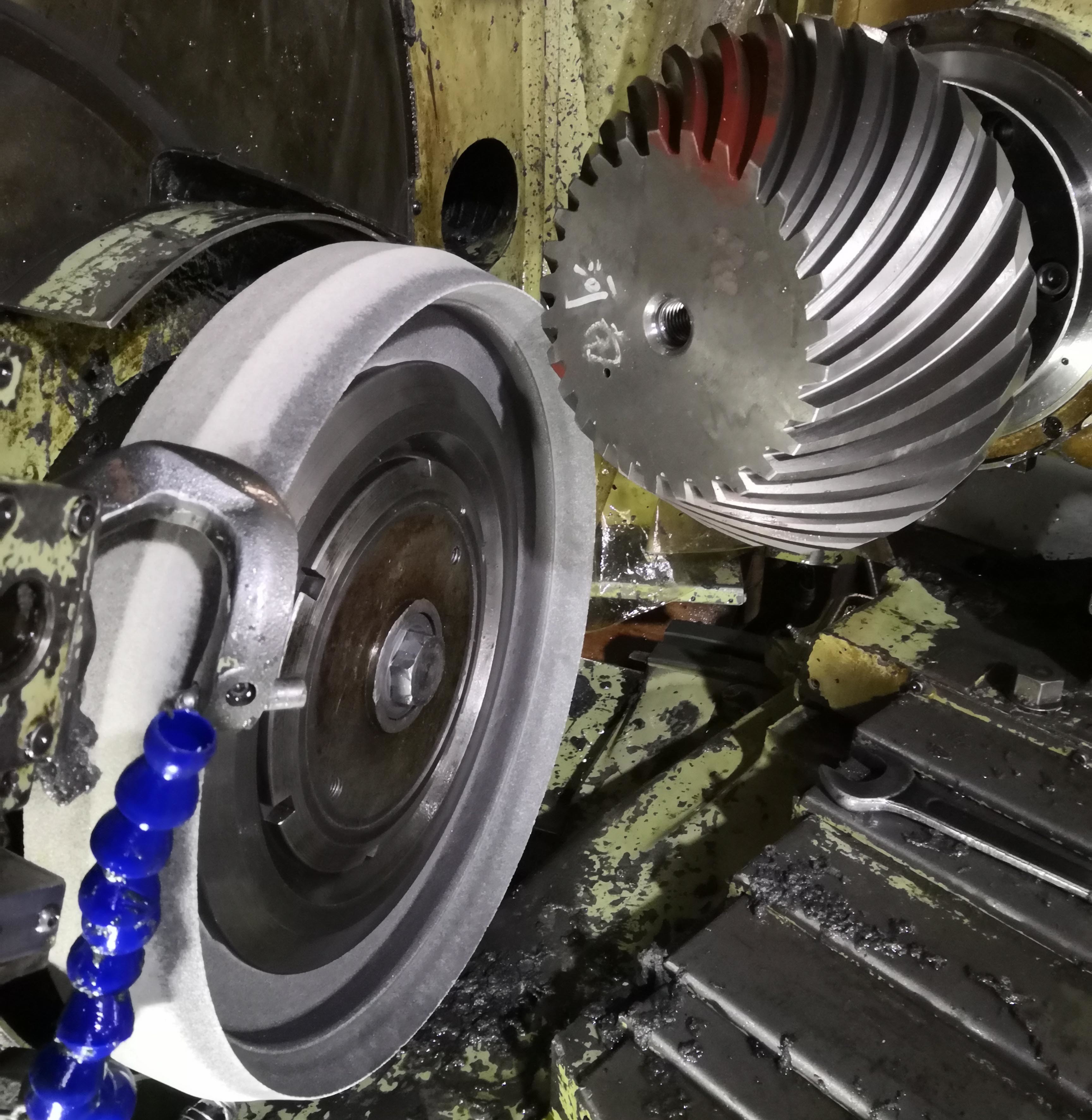

| Produzione | Fresatura degli ingranaggi e macinatura dei denti degli ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | 10 |
| Numero di denti (Z) | 32 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 35° |
| Grado di precisione dei denti | Grado 6 ISO/ AGMA Grado 11 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
