| Place of Origin: | CHINA |
|---|---|
| Marca: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Termini di pagamento: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Trattamento termico: | spegnimento | Peso: | Personalizzato |
|---|---|---|---|
| materiale: | 17CrNiMo6 | Processo di produzione: | Macinazione dell'ingranaggio |
| Angolo di pressione: | 20° | Angolo elicoidale: | 18° |
| Durezza: | 58-62 HRC | ||
| Evidenziare: | 20 versatili alberi di trasmissione,Fabbricazione di macchine per la trasmissione a largo raggio,Fabbricazione a partire da materiali di cui al punto 1 del presente capitolo |
||

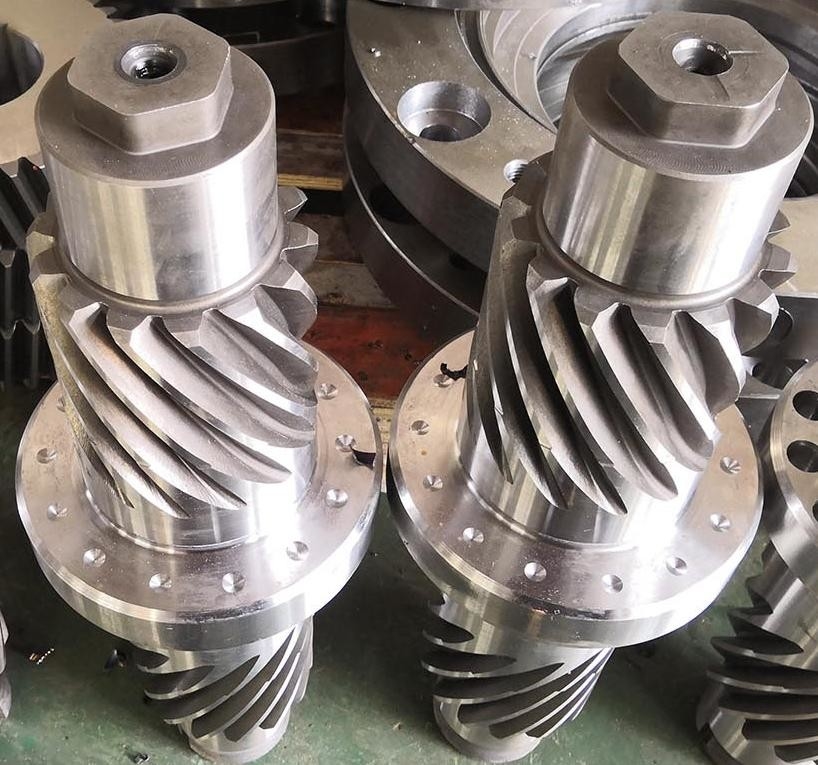

1) Descrizioni degli alberi degli ingranaggi di trasmissione
L'albero degli ingranaggi di trasmissione è un componente chiave della trasmissione che integra ingranaggi e alberi in un'unica unità. Non solo esegue la trasmissione di potenza, ma funge anche da supporto per la rotazione. Questo design integrato migliora significativamente la rigidità e l'affidabilità del sistema di trasmissione ed è ampiamente utilizzato in vari dispositivi di trasmissione meccanica.
2) Vantaggi degli alberi degli ingranaggi di trasmissione
a) Struttura compatta: design integrato di ingranaggi e alberi, risparmiando spazio di installazione.
b) Alta efficienza di trasmissione: riduzione della perdita di potenza causata dal collegamento dei componenti
c) Rigidità: la struttura complessiva può resistere a una coppia maggiore.
d) Facile manutenzione: ridurre i passaggi di assemblaggio e abbassare il tasso di guasto.
3) Applicazioni degli alberi degli ingranaggi di trasmissione
a) Albero di ingresso/uscita di una trasmissione automatica nelle automobili
b) Sistema di trasmissione del riduttore industriale
c) Dispositivo di trasmissione di potenza per macchine edili
d) L'albero principale del riduttore eolico
| Prodotti | Albero degli ingranaggi di trasmissione |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Gleason |
| IngranaggioDentiProduzione | Rettifica degli ingranaggi |
| Rettifica dei denti degli ingranaggi | √ |
| Modulo (M) | 6 |
| Numero di denti (Z) | 21 |
| Angolo di pressione (α) | 20° |
| Angolo di elica | 15° |
| Grado di precisione | Grado ISO 6 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
