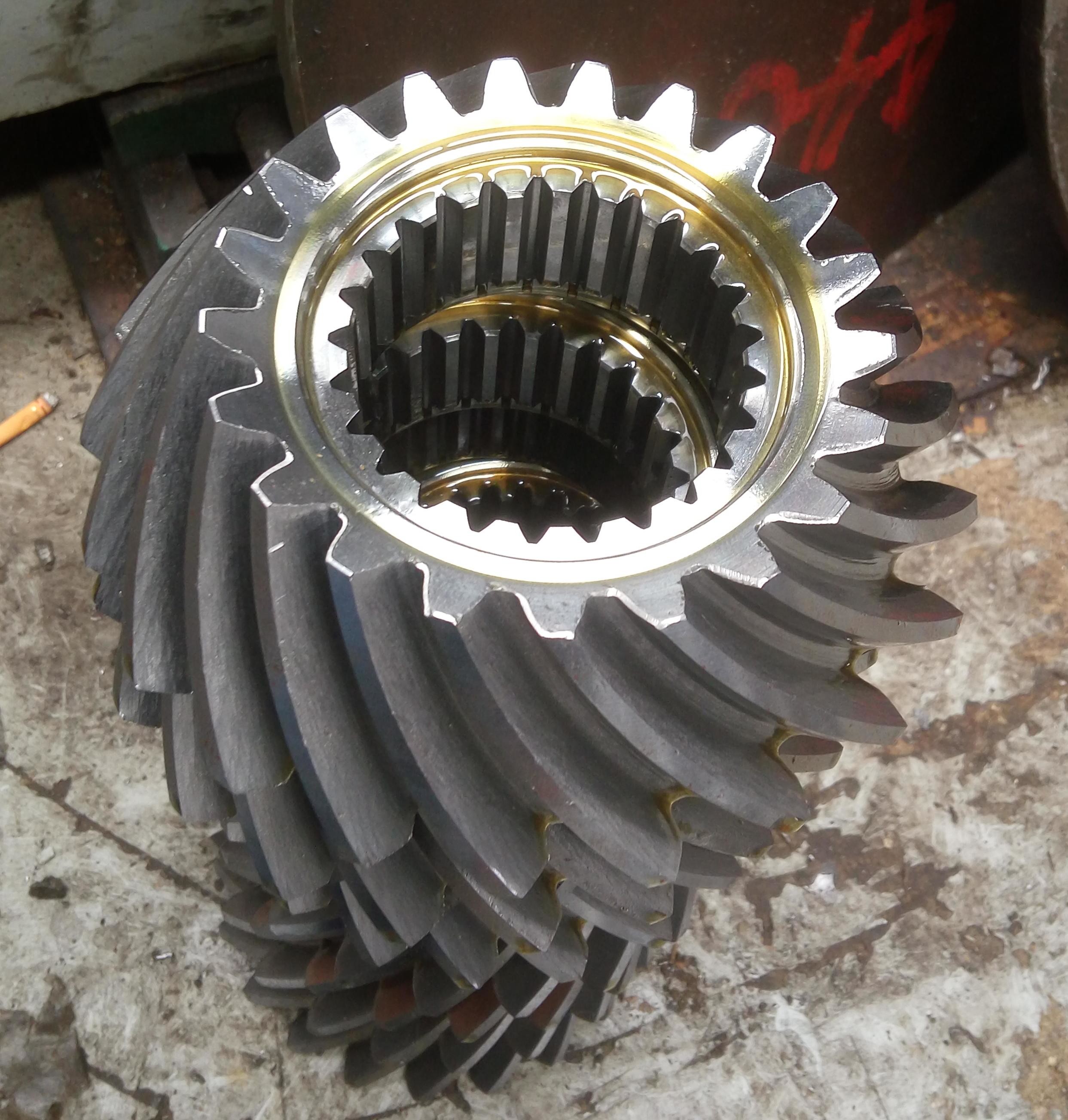

21 denti per spazi limitati
  • 21 denti per spazi limitati
21 denti per spazi limitati

21 denti per spazi limitati

Luogo di origine Cina
Marca YIZGEAR
Dettagli del prodotto
Numero dei denti:
21
Materiale:
20crmnti
Tipo di profie:
Gleason
Metodo di produzione:
Macinazione degli ingranaggi
Angolo di pressione:
20 °
Angolo dell'elica:
25 °
Durezza superficiale:
HRC58-62
Evidenziare:

21 Ingranaggi a bisella a spirale

,

Dispositivi a guinzaglio a spirale per spazio limitato

,

Denti interni di forma a spirale

Termini di pagamento e di spedizione
Quantità di ordine minimo
2 serie
Imballaggi particolari
Casse di compensato
Tempi di consegna
60 giorni
Termini di pagamento
L/C, T/T
Capacità di alimentazione
500 insiemi/mese
Descrizione del prodotto
1) Descrizioni dell'ingranaggio conico a spirale con denti interni

Gli ingranaggi conici a spirale con denti interni sono un tipo speciale di struttura di ingranaggi, con le loro superfici dei denti situate sul lato interno dell'ingranaggio (cioè l'anello dentato interno), e si ingranano con gli ingranaggi conici esterni. Questa struttura è applicabile a scenari con spazio limitato o layout di trasmissione speciali.

2) Caratteristiche dell'ingranaggio conico a spirale con denti interni
a) Design compatto: il design a denti interni riduce efficacemente il volume complessivo del sistema di trasmissione, particolarmente adatto per i requisiti di spazi di installazione ristretti;
b) Elevata capacità di carico: l'area di contatto di ingranamento degli ingranaggi conici a spirale è maggiore e hanno una maggiore resistenza agli urti rispetto agli ingranaggi conici dritti;
c) Trasmissione fluida: i denti a spirale adottano un metodo di ingranamento progressivo, che può ridurre significativamente i livelli di vibrazioni e rumore;
d) Trasmissione efficiente: il design ottimizzato del profilo dei denti può ridurre efficacemente le perdite per attrito e l'efficienza di trasmissione può superare il 95%;
3) Applicazioni dell'ingranaggio conico a spirale con denti interni
Gli scenari applicativi tipici includono differenziali automobilistici, riduttori industriali, apparecchiature aerospaziali e giunti robotici, ecc.
Prodotti Ingranaggi conici a spirale con denti interni
Fatti su misura √
Materiale 20CrMnTi
Produzione denti ingranaggi Fresatura ingranaggi e rettifica denti ingranaggi
Rettifica denti ingranaggi √
Modulo (M) 16
Numero di denti (Z) 21
Angolo di pressione (α) 20°
Angolo di elica 25°
Grado di precisione Grado ISO 6/ Grado AGMA 11
Trattamento termico Cementazione
Durezza superficiale 58-62HRC



CONFRONTO GRADI CODICI ACCIAIO
CINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Attrezzature di produzione

21 denti per spazi limitati 021 denti per spazi limitati 121 denti per spazi limitati 2

21 denti per spazi limitati 321 denti per spazi limitati 421 denti per spazi limitati 5

Processo di produzione

21 denti per spazi limitati 621 denti per spazi limitati 721 denti per spazi limitati 8

                   Forgiatura                                              Lavorazione                                        Taglio

21 denti per spazi limitati 921 denti per spazi limitati 1021 denti per spazi limitati 11

               Trattamento termico                                  Rettifica                                        Ispezione

21 denti per spazi limitati 12
