Diametro nominale: | 20 | Diametro effettivo: | 18.8~19.5 |
---|---|---|---|
Spessore nominale del rivetto: | 6 | Spessore di rivettazione: | 6.35 a 12.7 |
Evidenziare: | Collare di fissaggio da 7/8",Chiusura bullone 22 Racks e Pinions |

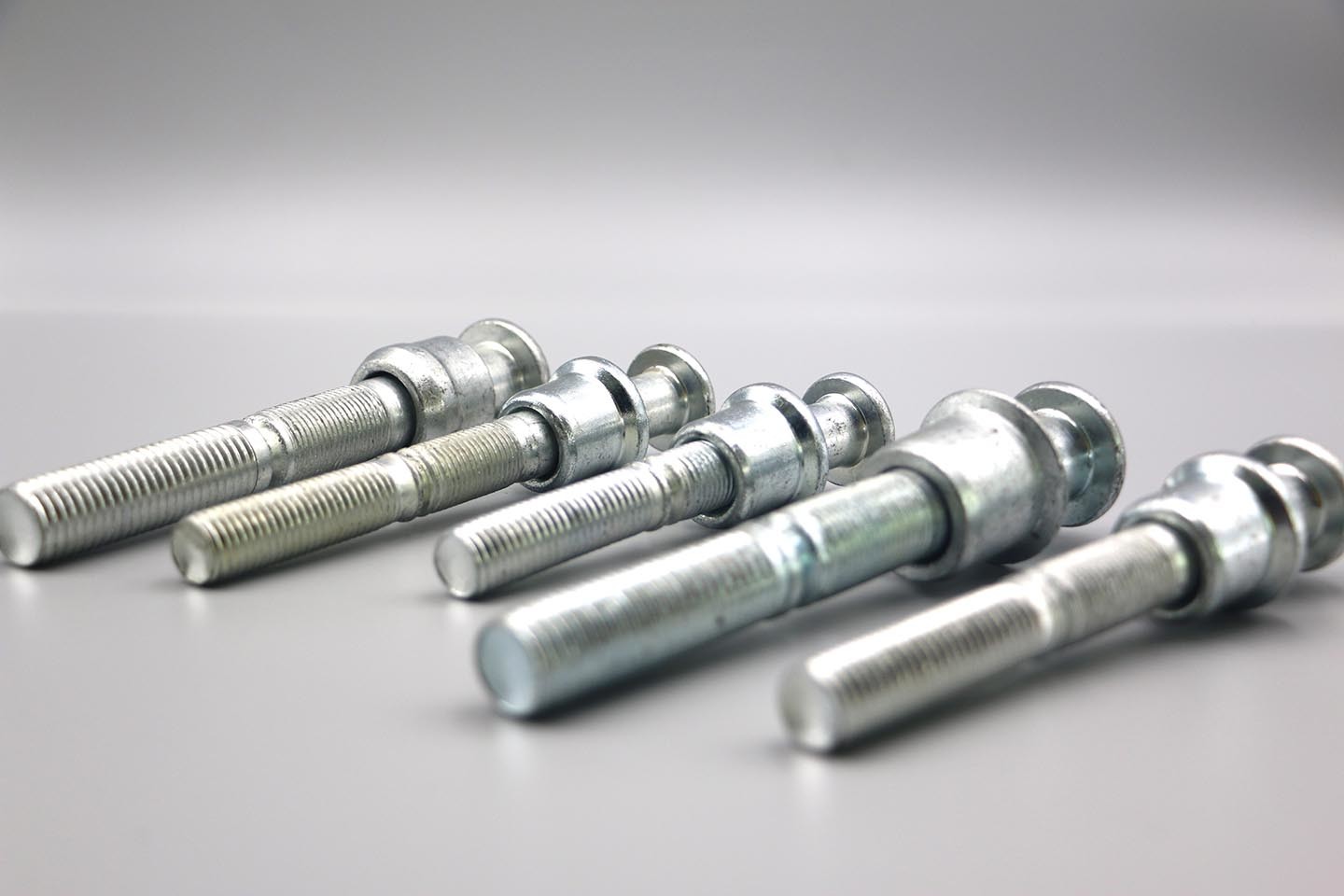

Collare di fissaggio di bulloni a rivetta cieca blocco bullone 22 7/8 "C50LR-BR28-8
Applicazioni dei bulloni
Automotive:
I bulloni di blocco sono utilizzati nella produzione automobilistica per unire componenti come telaio, pannelli di carrozzeria, cornici e sistemi di sospensione.
Offrono elevata resistenza e durata, garantendo l'integrità della struttura del veicolo e resistendo alle sollecitazioni meccaniche e alle vibrazioni durante il funzionamento.
Diametro nominale | Diametro effettivo | Spessore nominale del rivetto | Spessore effettivo del rivetto | Modello Huck | Modello Avdel | ||
Min. | Max. | Min. | Max. |
22 (7/8 ¢) |
22.0 | 22.7 | 12 | 12.7 | 19.1 | C50LR-BR28-8 | 02861-02808 |
18 | 19.1 | 25.4 | C50LR-BR28-12 | 02861-02812 | |||
24 | 25.4 | 31.8 | C50LR-BR28-16 | 02861-02816 | |||
31 | 31.8 | 38.1 | C50LR-BR28-20 | 02861-02820 | |||
37 | 38.1 | 44.5 | C50LR-BR28-24 | 02861-02824 | |||
44 | 44.5 | 50.8 | C50LR-BR28-28 | 02861-02828 | |||
50 | 50.8 | 57.2 | C50LR-BR28-32 | 02861-02832 | |||
57 | 57.2 | 63.5 | C50LR-BR28-36 | 02861-02836 | |||
63 | 63.5 | 69.9 | C50LR-BR28-40 | 02861-02840 | |||
70 | 69.8 | 76.2 | C50LR-BR28-44 | 02861-02844 | |||
77 | 76.2 | 82.6 | C50LR-BR28-48 | 02861-02848 | |||
83 | 82.6 | 88.9 | C50LR-BR28-52 | 02861-02852 | |||
89 | 88.9 | 95.3 | C50LR-BR28-56 | 02861-02856 | |||
95 | 95.3 | 101.6 | C50LR-BR28-60 | 02861-02860 |
