Diametro nominale: | 25 | Diametro effettivo: | 25.1~26 |
---|---|---|---|
Spessore nominale del rivetto: | 12 | Spessore di rivettazione: | 12.7~19.1 |
Evidenziare: | Bloccare le staffe e i pignoni,Collare di fissaggio dei bulloni a rivetta cieca |

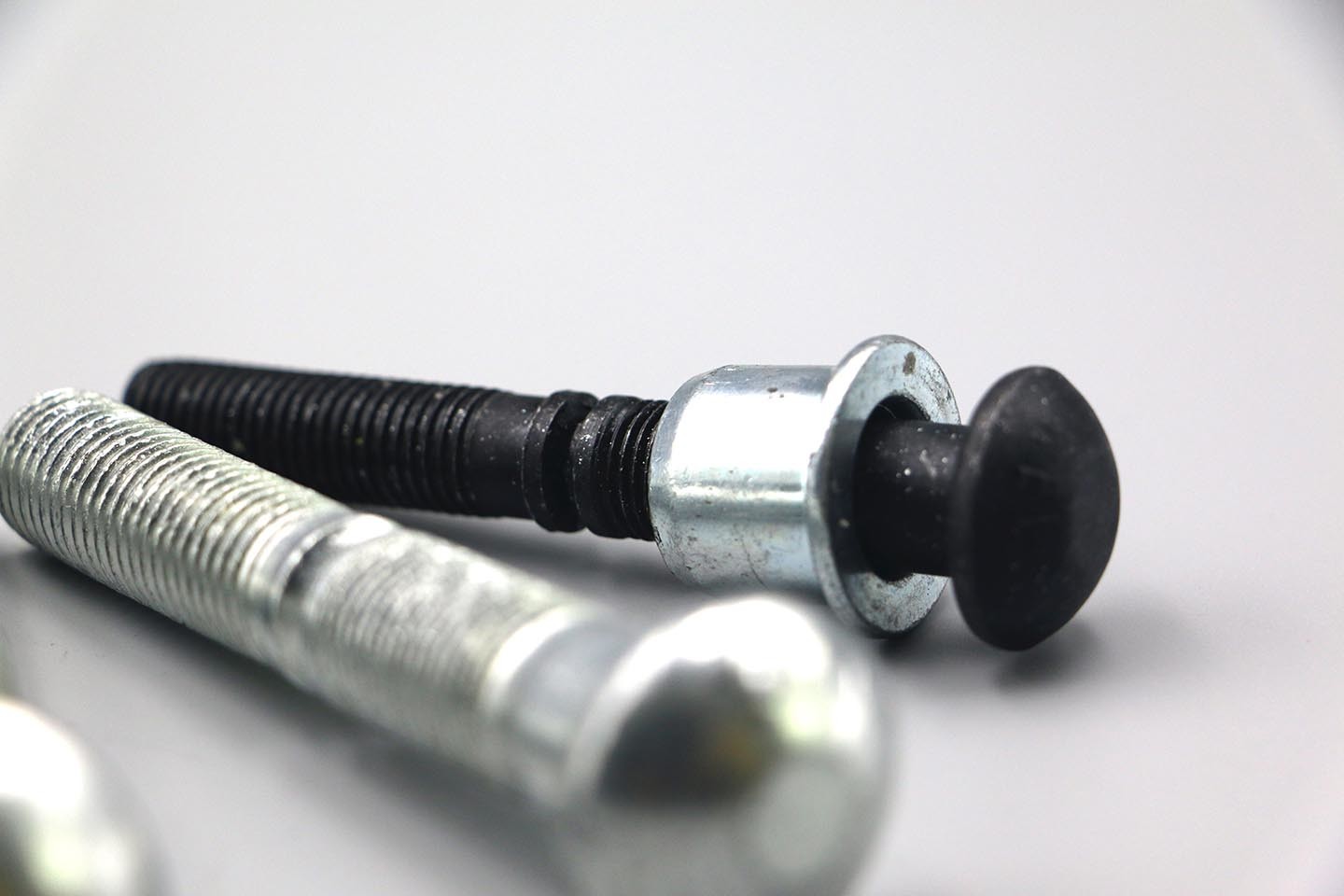

Collare di fissaggio di bulloni a rivetto cieco blocco bullone 25 "C50LR-BR32-8
Applicazioni dei bulloni
Costruzione:
I bulloni di blocco sono utilizzati in applicazioni di costruzione dove è necessario effettuare connessioni strutturali.
Sono utilizzati nella fabbricazione di acciaio e metallo per unire travi, tralicce e altri elementi portanti.
I bulloni forniscono connessioni forti che possono resistere alle forze e ai carichi che si incontrano nei progetti di costruzione.
Diametro nominale | Diametro effettivo | Spessore nominale del rivetto | Spessore effettivo del rivetto | Modello Huck | Modello Avdel | ||
Min. | Max. | Min. | Max. |
25 (1 ¢) |
25.1 | 26 | 12 | 12.7 | 19.1 | C50LR-BR32-8 | 02861-03208 |
18 | 19.1 | 25.4 | C50LR-BR32-12 | 02861-03212 | |||
24 | 25.4 | 31.8 | C50LR-BR32-16 | 02861-03216 | |||
31 | 31.8 | 38.1 | C50LR-BR32-20 | 02861-03220 | |||
37 | 38.1 | 44.5 | C50LR-BR32-24 | 02861-03224 | |||
44 | 44.5 | 50.8 | C50LR-BR32-28 | 02861-03228 | |||
50 | 50.8 | 57.2 | C50LR-BR32-32 | 02861-03232 | |||
57 | 57.2 | 63.5 | C50LR-BR32-36 | 02861-03236 | |||
63 | 63.5 | 69.9 | C50LR-BR32-40 | 02861-03240 | |||
70 | 69.8 | 76.2 | C50LR-BR32-44 | 02861-03244 | |||
77 | 76.2 | 82.6 | C50LR-BR32-48 | 02861-03248 | |||
83 | 82.6 | 88.9 | C50LR-BR32-52 | 02861-03252 | |||
89 | 88.9 | 95.3 | C50LR-BR32-56 | 02861-03256 | |||
95 | 95.3 | 101.6 | C50LR-BR32-60 | 02861-03260 |
