Diametro nominale: | 20 | Diametro effettivo: | 18.8~19.5 |
---|---|---|---|
Spessore nominale del rivetto: | 6 | Spessore di rivettazione: | 6.35 a 12.7 |
Evidenziare: | Collare anello-sparato bullone di blocco,per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi,Fabbricazione di un dispositivo di accoppiamento |

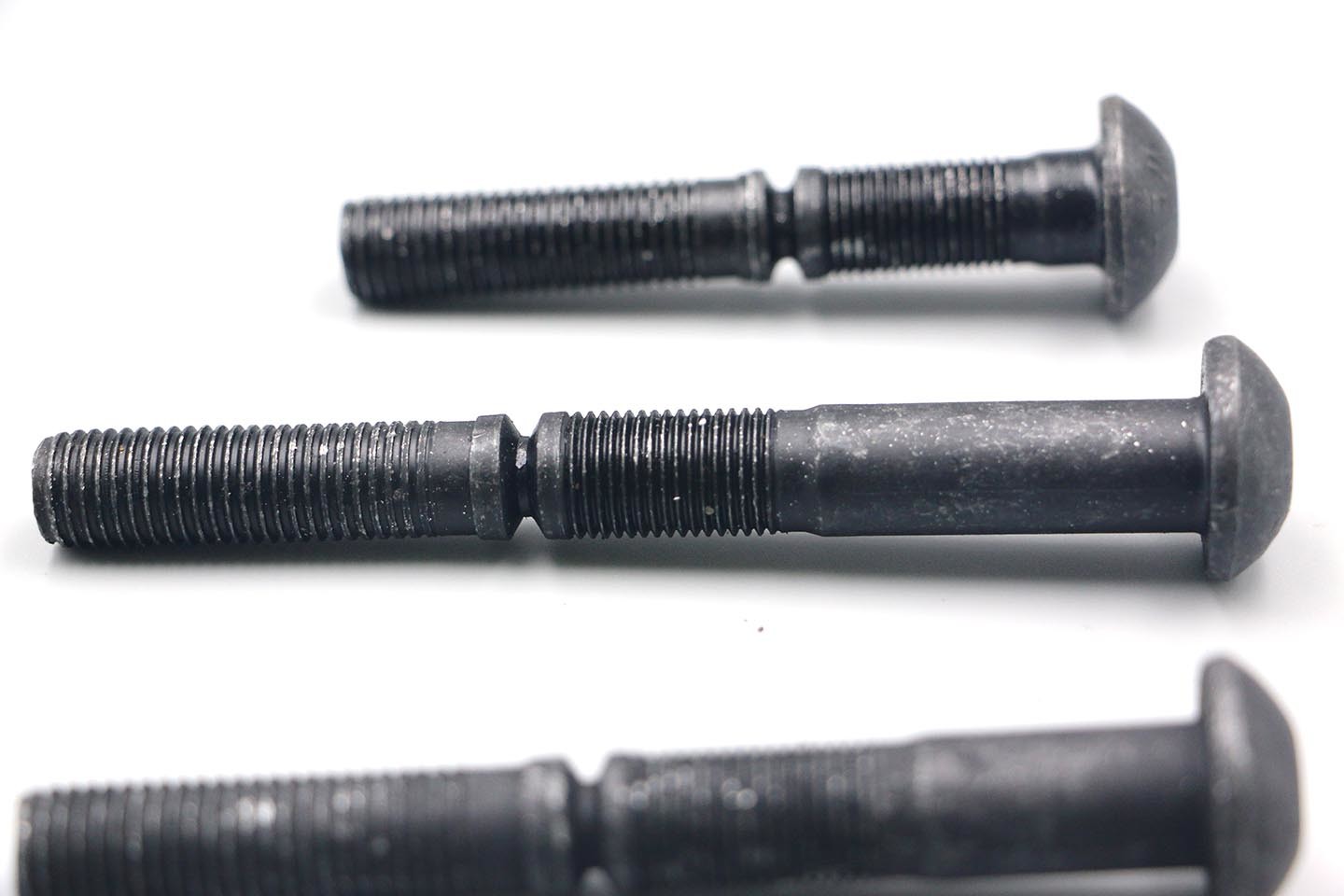

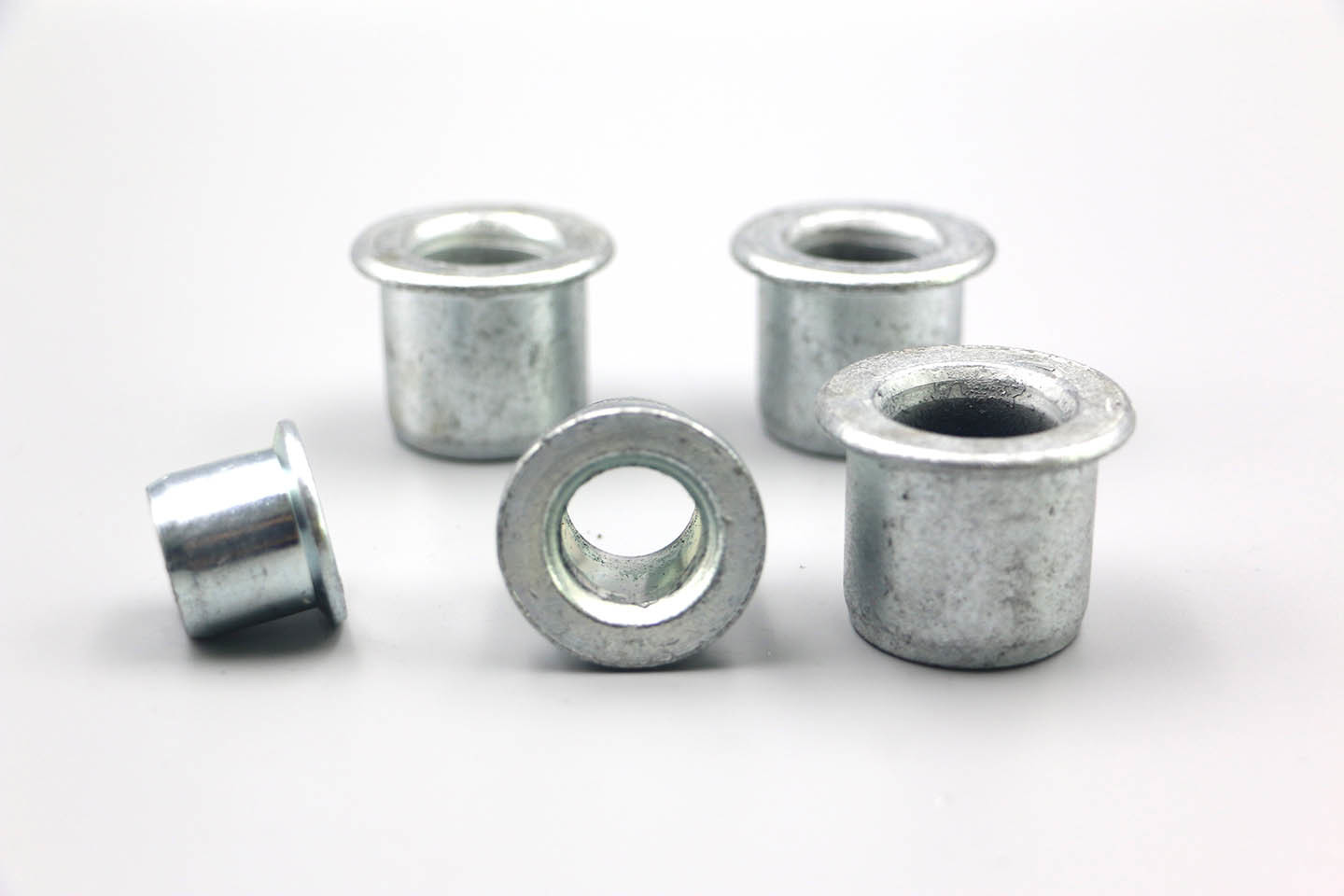

Fussione a rivettatura cieca, bulloni, collare, cerchione a anello, bullone a serratura 20 3/4" C50LR-BR24-4
Applicazioni dei bulloni
Aerospaziale: i bulloni di blocco sono ampiamente utilizzati nelle applicazioni aerospaziali,
come nell'assemblaggio delle strutture, delle ali, della fusoliera e dei componenti del motore degli aeromobili.
Forniscono giunti sicuri e resistenti alle vibrazioni che soddisfano i severi requisiti di sicurezza e prestazioni dell'industria aerospaziale.
Diametro nominale | Diametro effettivo | Spessore nominale del rivetto | Spessore effettivo del rivetto | Modello Huck | Modello Avdel | ||
Min. | Max. | Min. | Max. |
20 (3/4 ¢) |
18.8 | 19.5 | 6 | 6.35 | 12.7 | C50LR-BR24-4 | 02861-02404 |
12 | 12.7 | 19.1 | C50LR-BR24-8 | 02861-02408 | |||
18 | 19.1 | 25.4 | C50LR-BR24-12 | 02861-02412 | |||
24 | 25.4 | 31.8 | C50LR-BR24-16 | 02861-02416 | |||
31 | 31.8 | 38.1 | C50LR-BR24-20 | 02861-02420 | |||
37 | 38.1 | 44.5 | C50LR-BR24-24 | 02861-02424 | |||
44 | 44.5 | 50.8 | C50LR-BR24-28 | 02861-02428 | |||
50 | 50.8 | 57.2 | C50LR-BR24-32 | 02861-02432 | |||
57 | 57.2 | 63.5 | C50LR-BR24-36 | 02861-02436 | |||
63 | 63.5 | 69.9 | C50LR-BR24-40 | 02861-02440 | |||
70 | 69.8 | 76.2 | C50LR-BR24-44 | 02861-02444 | |||
77 | 76.2 | 82.6 | C50LR-BR24-48 | 02861-02448 | |||
83 | 82.6 | 88.9 | C50LR-BR24-52 | 02861-02452 | |||
89 | 88.9 | 95.3 | C50LR-BR24-56 | 02861-02456 | |||
95 | 95.3 | 101.6 | C50LR-BR24-60 | 02861-02460 |
