Diametro nominale: | 20 | Diametro effettivo: | 18.8~19.5 |
---|---|---|---|
Spessore nominale del rivetto: | 6 | Spessore di rivettazione: | 6.35 a 12.7 |
Evidenziare: | 3/4" di fissaggio a rivettatura cieca,Fermaglio a chiusura cieca |

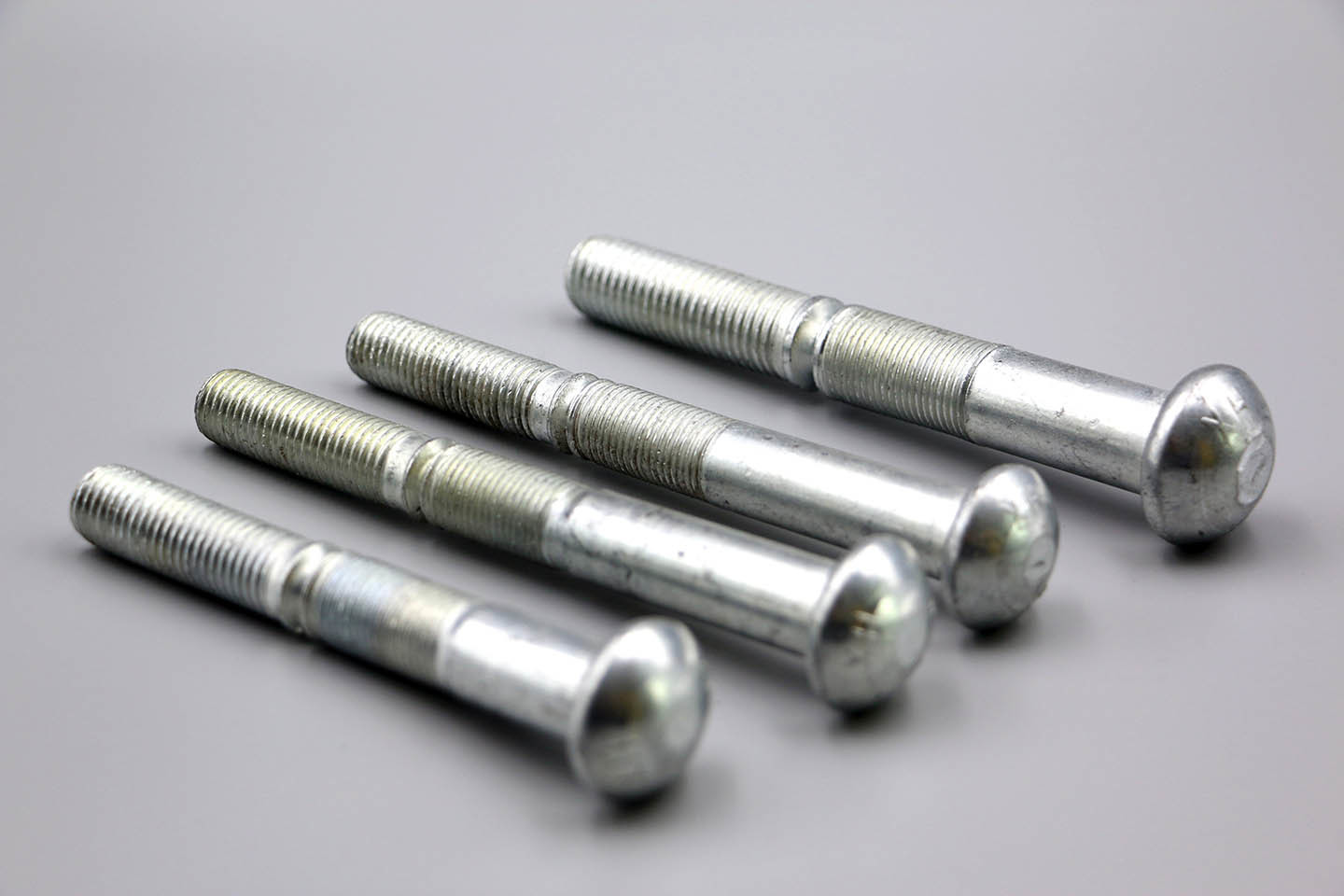

Fasciatore a rivetta cieca bulloni a anello a serratura a scanalatura bullone 20 3/4 "C50LR-BR24-4
I bulloni di blocco trovano applicazione in vari settori dove sono richiesti collegamenti forti e affidabili.
Alcune applicazioni comuni sono:
Aerospaziale
Automotive
Edilizia
Apparecchiature industriali
Ferrovie e trasporti
Costruzione navale e marina
Ingegneria strutturale
Diametro nominale | Diametro effettivo | Spessore nominale del rivetto | Spessore effettivo del rivetto | Modello Huck | Modello Avdel | ||
Min. | Max. | Min. | Max. |
20 (3/4 ¢) |
18.8 | 19.5 | 6 | 6.35 | 12.7 | C50LR-BR24-4 | 02861-02404 |
12 | 12.7 | 19.1 | C50LR-BR24-8 | 02861-02408 | |||
18 | 19.1 | 25.4 | C50LR-BR24-12 | 02861-02412 | |||
24 | 25.4 | 31.8 | C50LR-BR24-16 | 02861-02416 | |||
31 | 31.8 | 38.1 | C50LR-BR24-20 | 02861-02420 | |||
37 | 38.1 | 44.5 | C50LR-BR24-24 | 02861-02424 | |||
44 | 44.5 | 50.8 | C50LR-BR24-28 | 02861-02428 | |||
50 | 50.8 | 57.2 | C50LR-BR24-32 | 02861-02432 | |||
57 | 57.2 | 63.5 | C50LR-BR24-36 | 02861-02436 | |||
63 | 63.5 | 69.9 | C50LR-BR24-40 | 02861-02440 | |||
70 | 69.8 | 76.2 | C50LR-BR24-44 | 02861-02444 | |||
77 | 76.2 | 82.6 | C50LR-BR24-48 | 02861-02448 | |||
83 | 82.6 | 88.9 | C50LR-BR24-52 | 02861-02452 | |||
89 | 88.9 | 95.3 | C50LR-BR24-56 | 02861-02456 | |||
95 | 95.3 | 101.6 | C50LR-BR24-60 | 02861-02460 |
