Diametro nominale: | 16 | Diametro effettivo: | 15.7 ~ 16.3 |
---|---|---|---|
Spessore nominale del rivetto: | 6 | Spessore di rivettazione: | 6.35 a 12.7 |
Evidenziare: | C50LR-BR20-4 bulloni a rivettatura cieca con fissaggio,Cerniera a anello con scanalatura 16 5/8",Fabbricazione a partire da materiali di base |

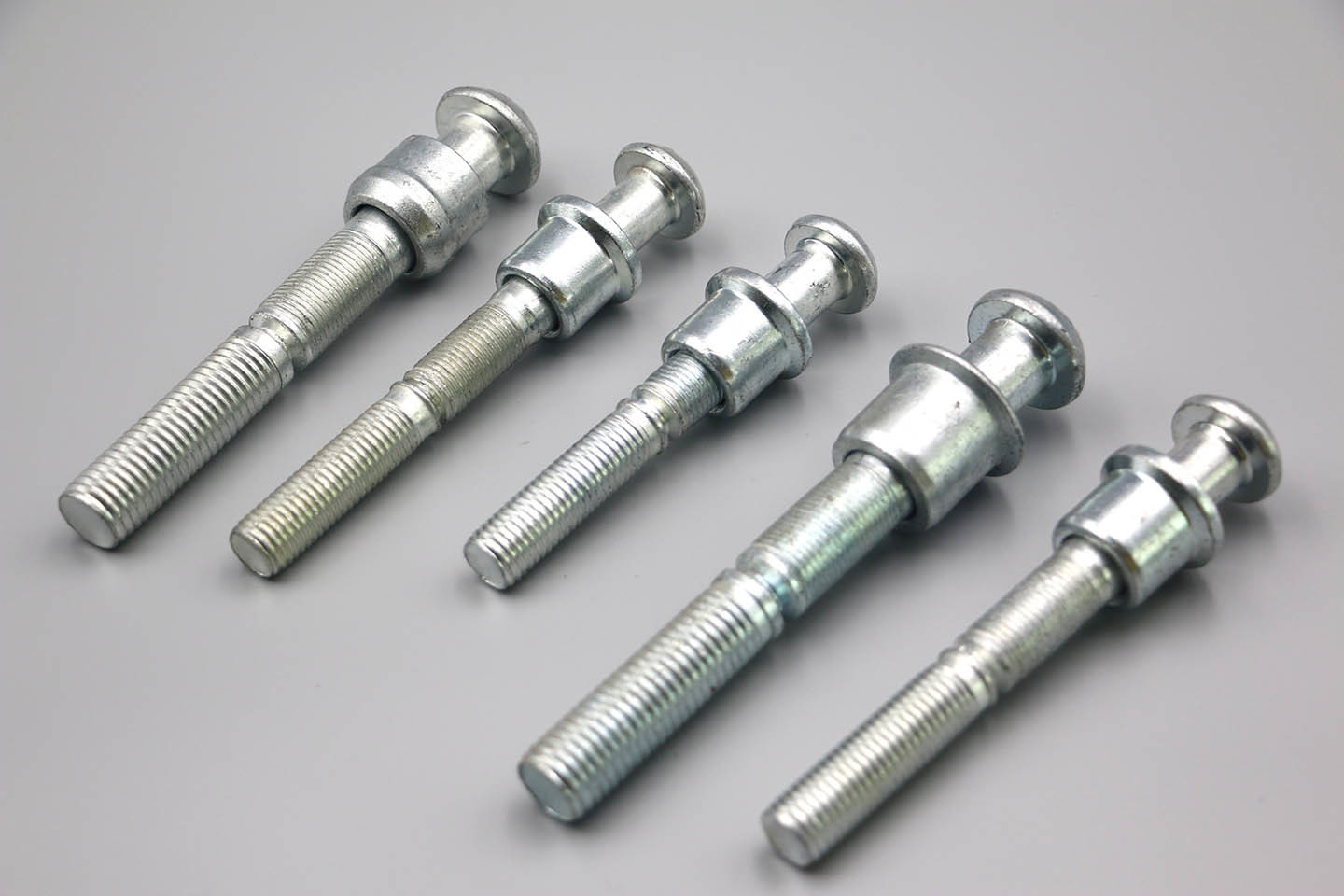

Fussione a rivetta cieca bulloni a anello a serratura a scanalatura 16 5/8 "C50LR-BR20-4
I bulloni a serratura offrono diversi vantaggi rispetto agli elementi di fissaggio tradizionali come dadi e bulloni.
I bulloni sono disponibili in varie dimensioni, materiali e configurazioni per adattarsi a diverse applicazioni.
Diversi tipi di collare, come i collari strutturali, non strutturali o swaged, forniscono opzioni per requisiti di prestazione specifici.
In sintesi, i bulloni sono elementi di fissaggio che forniscono un collegamento forte e affidabile tra i materiali.
Offrono elevata resistenza, resistenza alle vibrazioni e facilità di installazione, rendendoli popolari nelle industrie che richiedono giunzioni sicure e permanenti.
Diametro nominale | Diametro effettivo | Spessore nominale del rivetto | Spessore effettivo del rivetto | Modello Huck | Modello Avdel | ||
Min. | Max. | Min. | Max. |
16 (5/8 ¢) |
15.7 | 16.3 | 6 | 6.35 | 12.7 | C50LR-BR20-4 | 02861-02004 |
12 | 12.7 | 19.1 | C50LR-BR20-8 | 02861-02008 | |||
18 | 19.1 | 25.4 | C50LR-BR20-12 | 02861-02012 | |||
24 | 25.4 | 31.8 | C50LR-BR20-16 | 02861-02016 | |||
31 | 31.8 | 38.1 | C50LR-BR20-20 | 02861-02020 | |||
37 | 38.1 | 44.5 | C50LR-BR20-24 | 02861-02024 | |||
44 | 44.5 | 50.8 | C50LR-BR20-28 | 02861-02028 | |||
50 | 50.8 | 57.2 | C50LR-BR20-32 | 02861-02032 | |||
57 | 57.2 | 63.5 | C50LR-BR20-36 | 02861-02036 | |||
63 | 63.5 | 69.9 | C50LR-BR20-40 | 02861-02040 | |||
70 | 69.8 | 76.2 | C50LR-BR20-44 | 02861-02044 | |||
77 | 76.2 | 82.6 | C50LR-BR20-48 | 02861-02048 | |||
83 | 82.6 | 88.9 | C50LR-BR20-52 | 02861-02052 | |||
89 | 88.9 | 95.3 | C50LR-BR20-56 | 02861-02056 | |||
95 | 95.3 | 101.6 | C50LR-BR20-60 | 02861-02060 |
