Diametro nominale: | 8 | Diametro effettivo: | 8.05 a 8.18 |
---|---|---|---|
Spessore nominale del rivetto: | 6 ~ 32 | Spessore effettivo del rivetto: | 3.2~34.9 mm |
Evidenziare: | Diametro nominale 8 per il bullone di blocco,Serratura a cerniera a anello 5/16,C6LB-R10-4G bulloni per nitri |

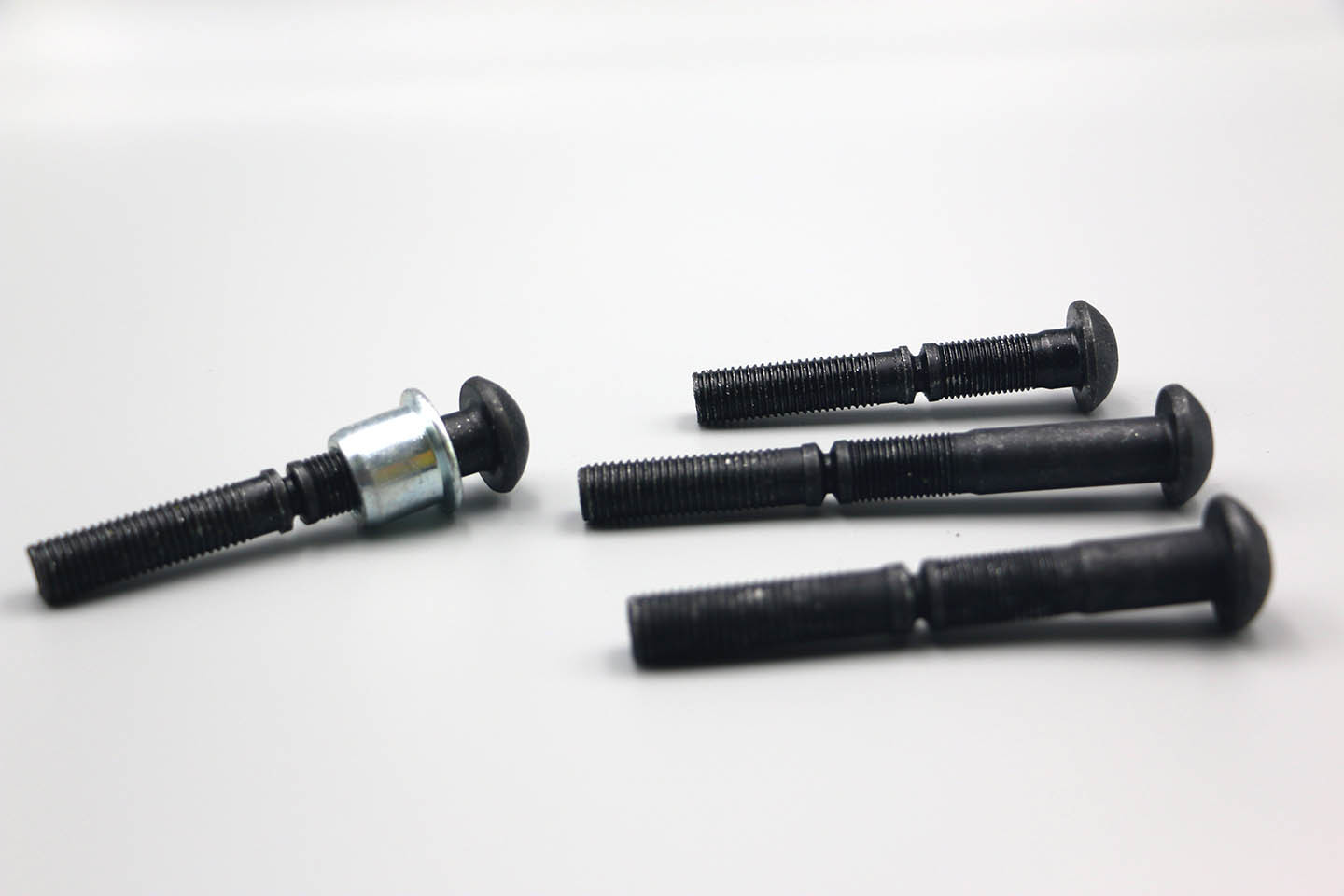

Serratura a anello a scanalatura di diametro nominale 8 5/16" Huck C6LB-R10-4G
Il processo di installazione dei bulloni di blocco consiste nell'inserire il bullone attraverso i fori preperforati nei materiali da unire.
Per tirare il collare verso la testa del bullone viene utilizzato uno speciale strumento di installazione, come una pistola a nit pneumatica o idraulica.
Quando il collare viene tirato, forma una coda bulbosa sul lato cieco dell'articolazione, creando una connessione chiusa e stretta.
Diametro nominale | Diametro effettivo | Spessore nominale del rivetto | Spessore effettivo del rivetto | Modello Huck | Modello Avdel | ||
Min. | Max. | Min. | Max. |
8 (5/16 ¢) |
8.05 | 8.18 | 6 | 3.2 | 9.5 | C6LB-R10-4G | 02621-71004 |
10 | 6.4 | 12.7 | C6LB-R10-6G | 02621-71006 | |||
13 | 9.5 | 15.9 | C6LB-R10-8G | 02621-71008 | |||
16 | 12.7 | 19.1 | 8.05 a 8.18 | 02621-71010 | |||
19 | 15.9 | 22.2 | C6LB-R10-12G | 02621-71012 | |||
22 | 19.1 | 25.4 | C6LB-R10-14G | 02621-71014 | |||
25 | 22.2 | 28.6 | C6LB-R10-16G | 02621-71016 | |||
28 | 25.4 | 31.8 | C6LB-R10-18G | 02621-71018 | |||
32 | 28.6 | 34.9 | C6LB-R10-20G | 02621-71020 |
