| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Certificazione: | QC |
| Numero di modello: | SP23102503 |
| Quantità di ordine minimo: | 5 PCS |
| Prezzo: | $300/ Piece |
| Imballaggi particolari: | cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 insiemi/mese |
| Precisione: | AGMA 10-11 Grado | Angolo di lavoro: | 90° |
|---|---|---|---|
| Durezza: | 58-62 HRC | Metodo di produzione: | Macinazione dell'ingranaggio |
| Numero di denti dell'attrezzatura di accoppiamento: | 17 | materiale: | SAE 4320 |
| Evidenziare: | Dispositivi a guinzaglio a spirale per il trattamento termico,Dispositivi a guinzaglio a spirale carburante,62 HRC set di ingranaggi a spirale |
||

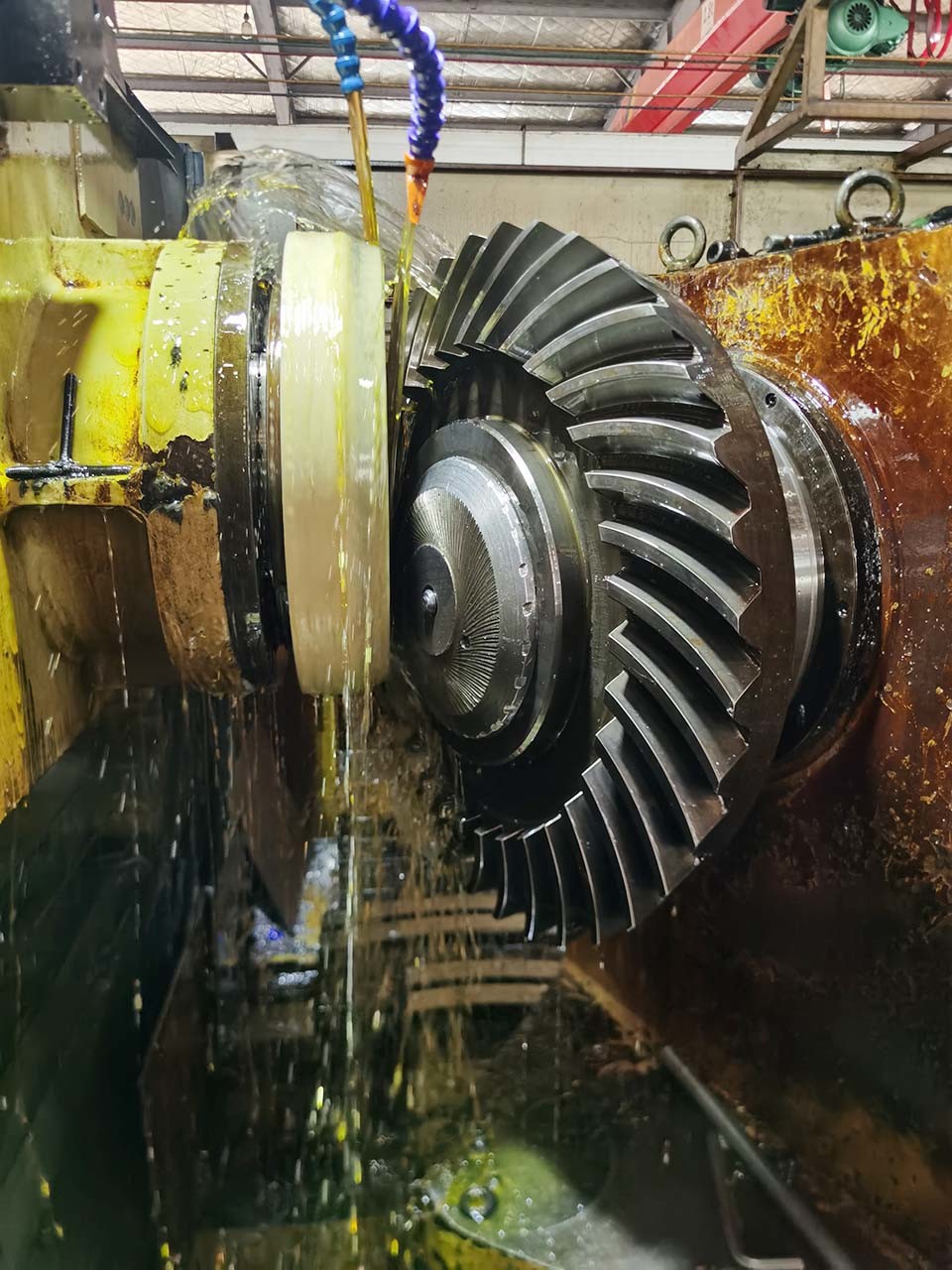

Rettifica dei denti degli ingranaggi di ingranaggi conici a spirale dopo trattamento termico di cementazione
Gli ingranaggi conici a spirale offrono diversi vantaggi rispetto ad altri tipi di ingranaggi.
Il profilo del dente a spirale aiuta a ridurre al minimo il rumore e le vibrazioni durante il funzionamento, rendendoli adatti per applicazioni in cui il funzionamento silenzioso è essenziale.
Offrono inoltre un'elevata efficienza e possono trasmettere potenza a vari angoli, rendendoli versatili per diversi sistemi meccanici.
Tuttavia, gli ingranaggi conici a spirale presentano alcune limitazioni.
Il loro processo di fabbricazione è più complesso e richiede attrezzature e competenze specializzate.
Sono anche più costosi da produrre rispetto ad altri tipi di ingranaggi.
Inoltre, a causa del profilo del dente curvo, gli ingranaggi conici a spirale richiedono un allineamento preciso e una lubrificazione adeguata per garantire un funzionamento regolare e affidabile.
In sintesi, gli ingranaggi conici a spirale sono un tipo di ingranaggio conico con denti curvi che offrono vantaggi come un funzionamento regolare, un'elevata capacità di carico e versatilità nelle applicazioni di trasmissione di potenza.
Il loro design unico e i requisiti di fabbricazione li rendono adatti a vari settori in cui precisione, efficienza e funzionamento silenzioso sono fondamentali.
| Prodotti | Set di ingranaggi conici a spirale |
| Fatto su misura | √ |
| Materiale | 18CrNiMo7/17CrNiMo6 |
| Fabbricazione dei denti degli ingranaggi | Fresatura/rettifica degli ingranaggi |
| Rettifica dei denti degli ingranaggi | √ |
| DP | 5 |
| Numero di denti (Z) | 38 |
| Angolo di pressione (α) | 20° |
| Angolo dell'elica (β) | 35° |
| Grado di precisione dei denti | AGMA 10-11Grade |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO DEI GRADI DEI CODICI DELL'ACCIAIO | |||||
| CINA/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Attrezzature di produzione
Processo di produzione
Forgiatura Lavorazione Taglio
Trattamento termico Rettifica Ispezione
