Luogo di origine: | Cina |
---|---|
Marca: | YIZGEAR |
Numero di modello: | GS22112701 |
Quantità di ordine minimo: | 5 pezzi |
Prezzo: | $850.0/Piece |
Imballaggi particolari: | Cassa del compensato |
Tempi di consegna: | 60 giorni |
Termini di pagamento: | L/C, D/P, Western Union, T/T |
Capacità di alimentazione: | 300 pezzi/mese |
Materiale: | 18CrNiMo7/ 17CrNiMo6 | Modulo: | 16 |
---|---|---|---|
Angolo di elica: | 15° | Accuratezza: | Grado di iso 6 |
Angolo di pressione: | 20° | Lunghezza totale: | 3000 mm |
Evidenziare: | Lunghezza albero scanalato elicoidale sinistro,albero trasmissione 3000mm,albero trasmissione 17CrNiMo6 |

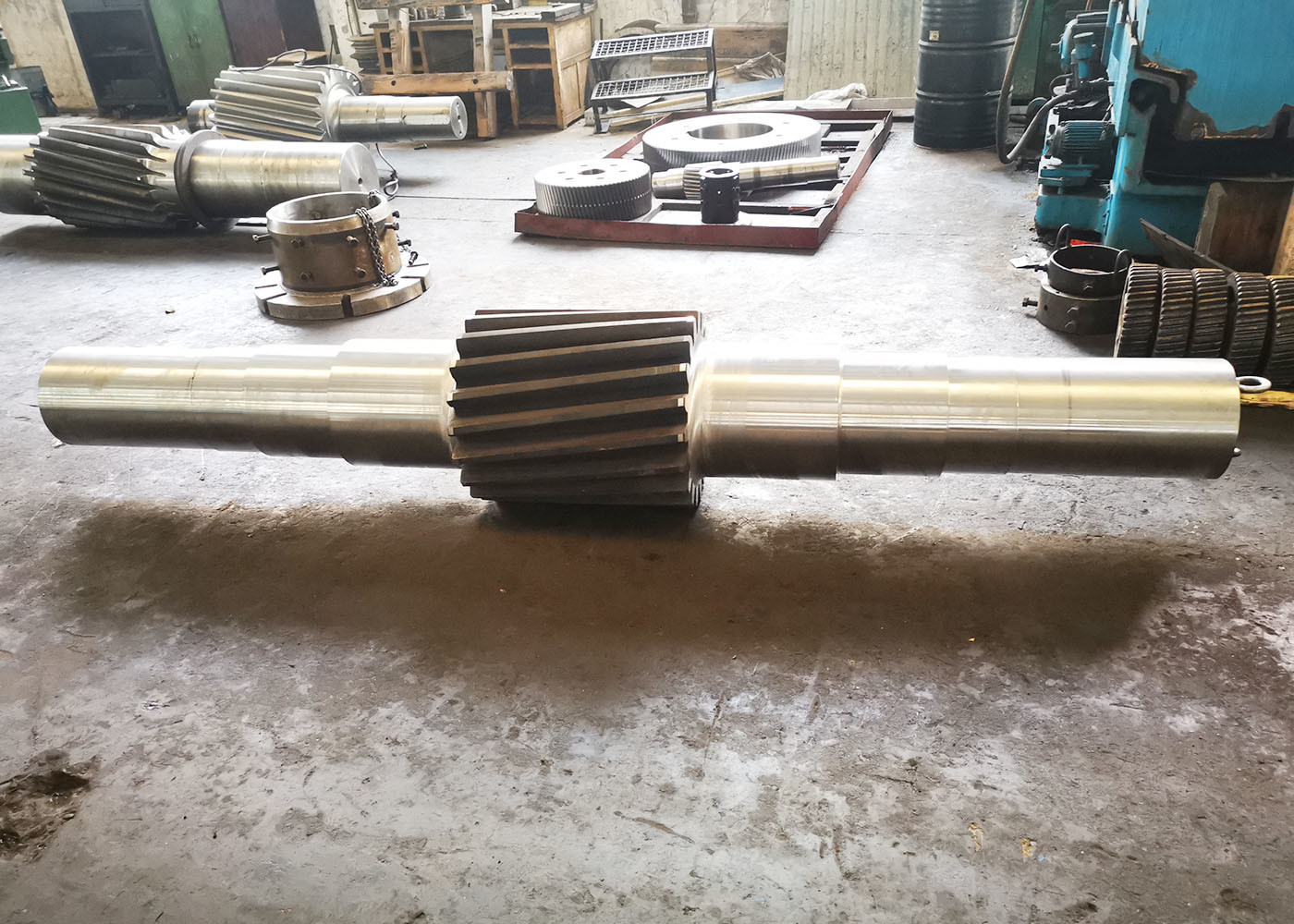

3000 mm di lunghezza a sinistra spirale a spirale albero motore principale albero di trasmissione ingranaggi
1) Classificazione di ingranajes helicoidales
a) Ingranajes helicoidales paralelos (utilizzati per trasmettere potenza tra assi paralleli)
b) Ingranaggi a doppia elica o a spilla.
c) ingranaggi elicoidali incrociati o ingranaggi sesgados (utilizzati per trasmettere potenza tra assi non paralleli)
2) Descrizione dell'asse dell'ingranaggio elicoidale
L'ingranaggio retto con denti elicoidali (dientes helicoidales) è chiamato ingranaggio elicoidale.
Gli ingranaggi elicoidali possono trasmettere forza tra assi paralleli e assi senza paralleli.
Sono molto utilizzati in diverse industrie, come l'automobile e le macchine industriali.
Gli ingranaggi elicoidali possono sopportare più carichi rispetto agli ingranaggi rettilinei e funzionano in modo più silenzioso.
Gli ingranaggi rettilinei fanno rumore a causa del contatto improvviso tra i denti dell'ingranaggio al momento dell'accoppiamento.
Ma gli ingranaggi elicoidali fanno un contatto morbido da un bordo del dente all'altro.
Ciò consente un funzionamento liscio e silenzioso con maggiore efficienza rispetto agli ingranaggi diretti.
Prodotti | A sinistra, albero di ingranaggio elicoidale |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
AttrezzaturaDentiProduzione | Rottura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 14 |
Numero di denti (Z) | 22 |
Angolo di pressione (α) | 20° |
Angolo di piombo | 22° |
Grado di precisione | Grado ISO 6 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
