Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason

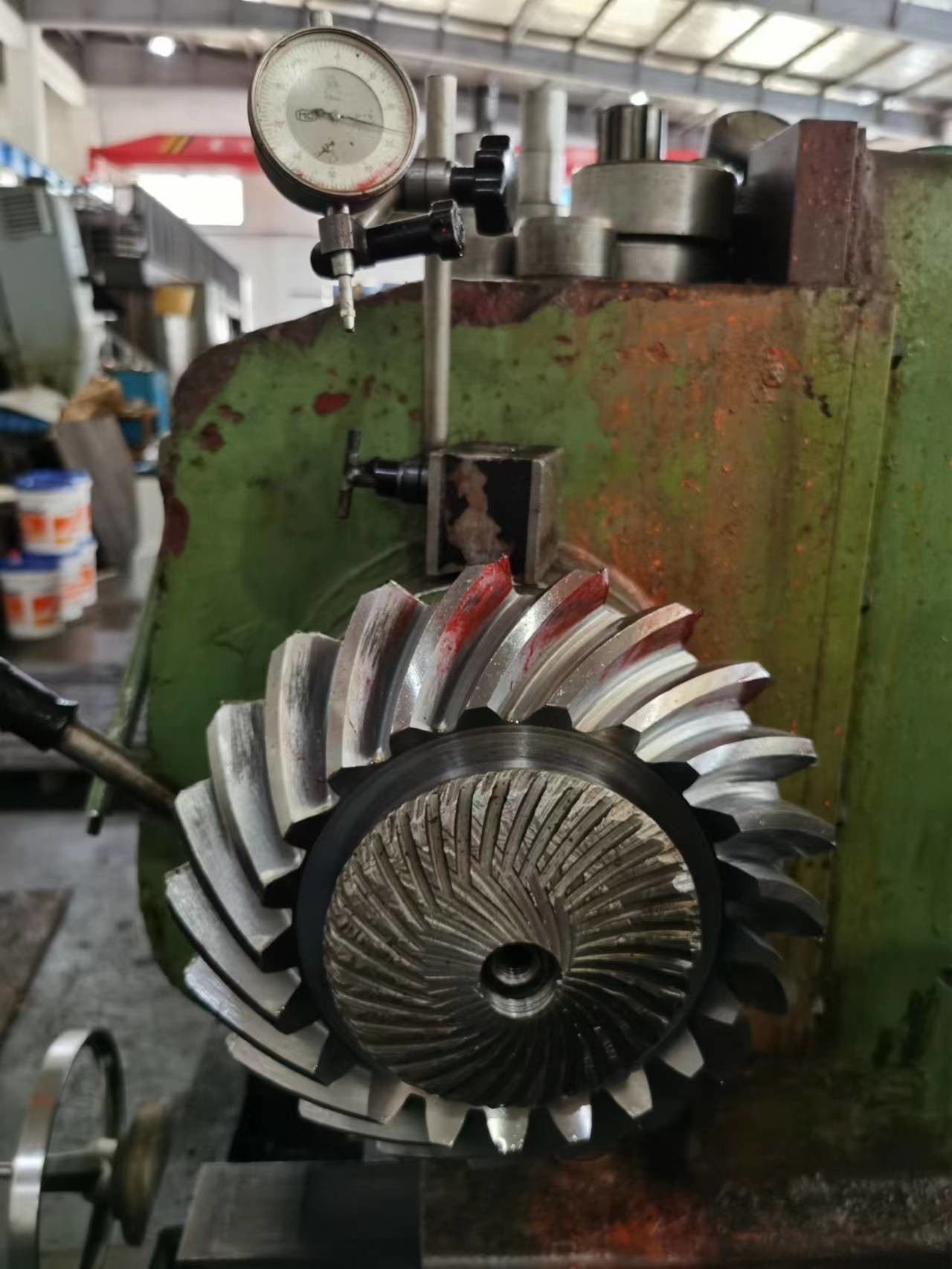

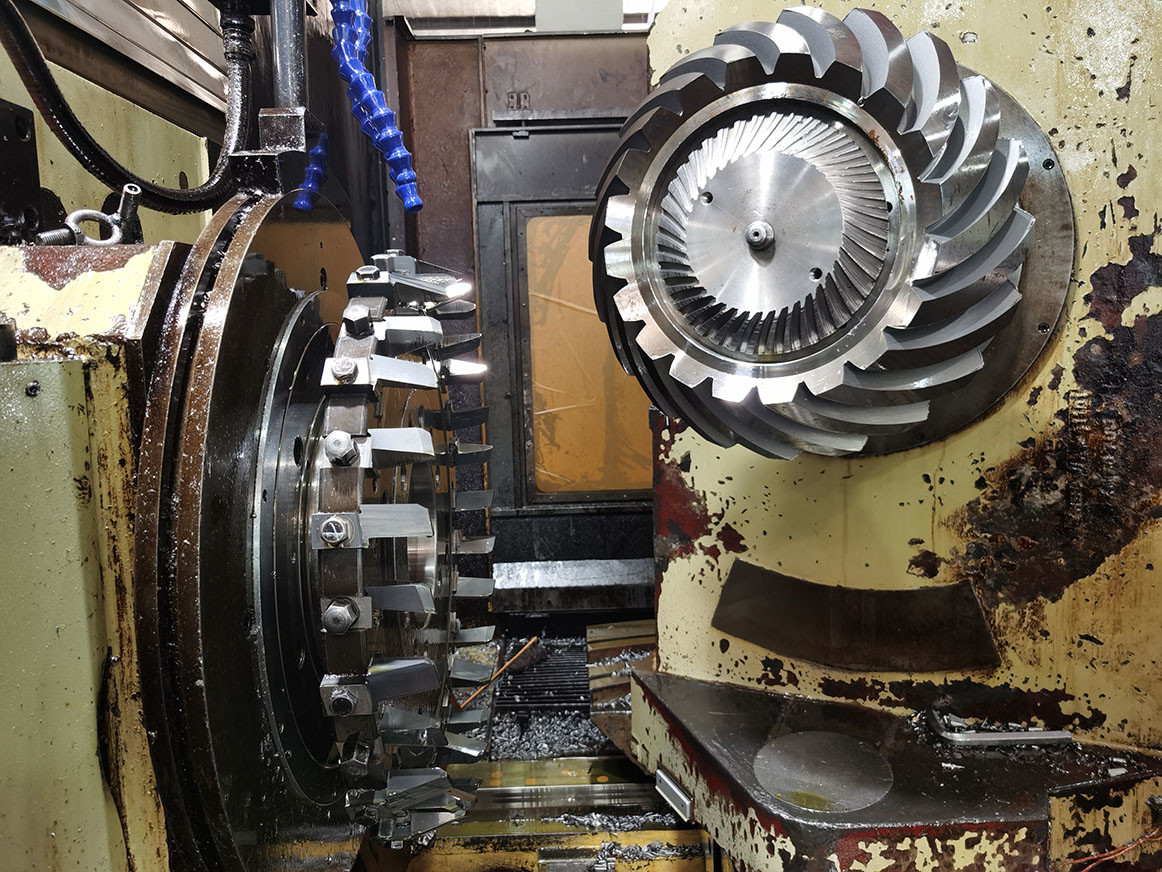

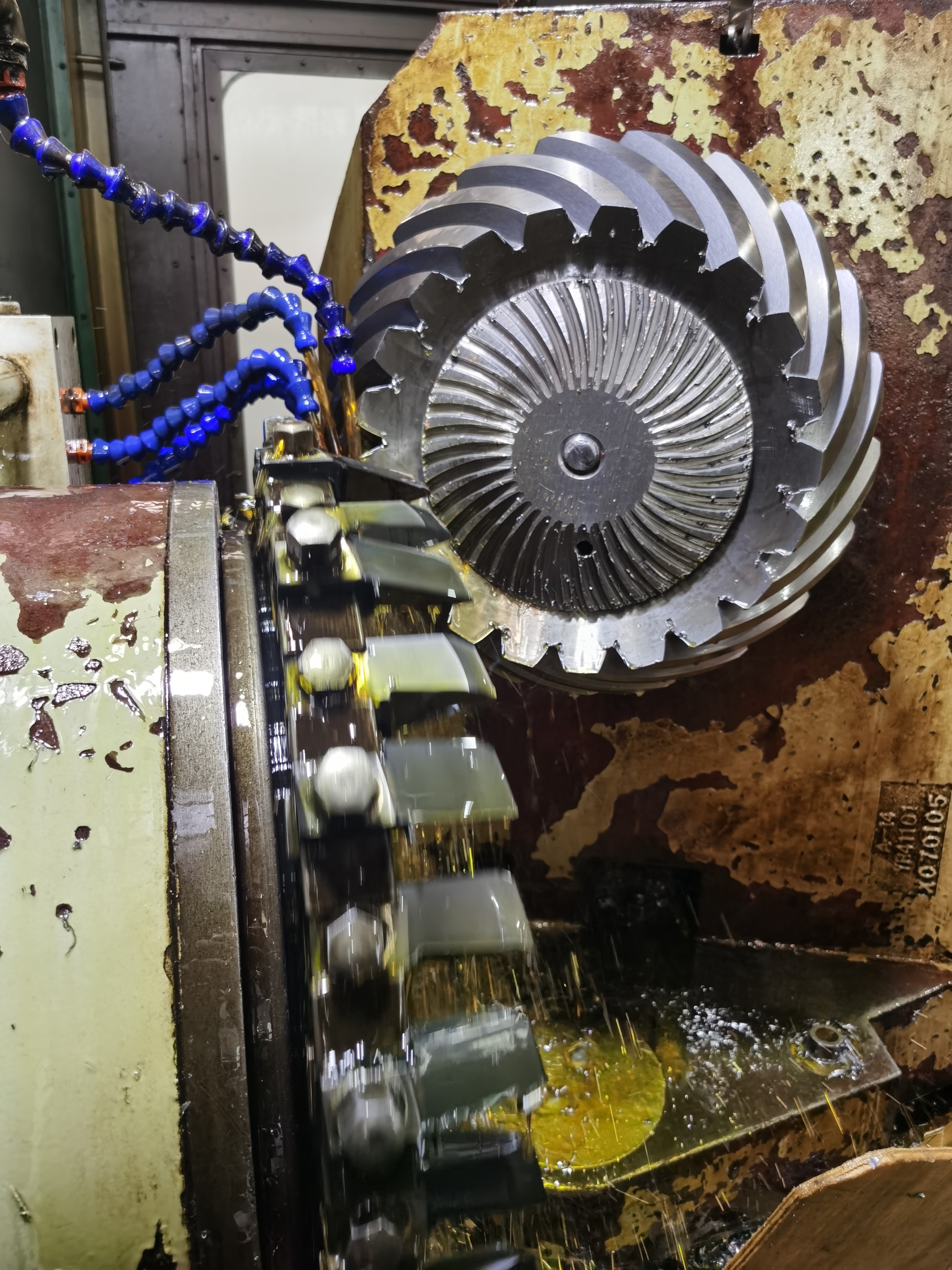

  • Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason
  • Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason
  • Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason
Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason

Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason

Luogo di origine Cina
Marca YIZGEAR
Numero di modello SP22112601
Dettagli del prodotto
Tipo di marcia:
Gleason
Angolo a spirale:
35 °
Angolo di pressione:
20 °
Metodo di produzione:
Macinazione degli ingranaggi
Roverezza della superficie dell'ingranaggio:
Ra 0,8 ~ 1.6
Grado di qualità:
ISO 6-7
Evidenziare:

Set di ingranaggi conici a spirale personalizzati

,

set di ingranaggi conici a spirale 18CrNiMo7

,

set di ingranaggi conici a spirale Gleason in acciaio

Termini di pagamento e di spedizione
Quantità di ordine minimo
1 set
Prezzo
$500/Set
Imballaggi particolari
Cassa del compensato
Tempi di consegna
45-60 giorni
Termini di pagamento
T/T, D/P, Western Union, L/C
Capacità di alimentazione
1500
Descrizione del prodotto

Set di ingranaggi conici a spirale rettificati di tipo Gleason in acciaio 18CrNiMo7 personalizzato

Descrizione degli ingranaggi conici a spirale

La raffinatezza e le prestazioni superiori di un ingranaggio conico a spirale offrono all'ingegnere molte opportunità.

In un tipico ingranaggio ad angolo retto, l'allineamento perpendicolare dei denti dell'ingranaggio può causare rumore, cicli operativi imprevedibili e altri problemi.

Gli ingranaggi conici a spirale hanno denti progettati per ingranarsi in diagonale, rendendo la trasmissione della forza fluida, silenziosa e potente

Fatto su misura √
Tipo di profilo dell'ingranaggio Gleason
Lavorazione Rettifica degli ingranaggi
Rettifica dei denti degli ingranaggi √
Modulo (M) 8
Numero di denti dell'ingranaggio (Z) 35
Angolo di pressione (α) 20°
Angolo dell'elica (β) 35°
Angolo di lavoro/Angolo dell'albero 90°
Materiale 18CrNiMo7
Trattamento termico Cementazione/Tempra di cementazione
Durezza superficiale 58-62 HRC



CONFRONTO GRADI CODICI ACCIAIO
CINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Attrezzatura di produzione

Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 0Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 1Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 2

Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 3Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 4Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 5

Processo di produzione

Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 6Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 7Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 8

                     Forgiatura                                          Lavorazione                                            Taglio

Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 9Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 10Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 11

              Trattamento termico                                  Rettifica                                         Ispezione

Set di ingranaggi conici a spirale personalizzati Rettifica di ingranaggi in acciaio 18CrNiMo7 tipo Gleason 12
