| Lunghezza totale: | 318 | Angolo di asse: | 90° |
|---|---|---|---|
| Modulo: | 7 | Materiale: | SAE 4320 |
| Beccheggio: | 13° 45' | Angolo di fronte: | 16° 56' |
| Evidenziare: | Elica dell'albero dell'ingranaggio conico a spirale in acciaio,ingranaggi conici a spirale SAE 4320,ingranaggi conici a spirale ad angolo 35 ° |
||

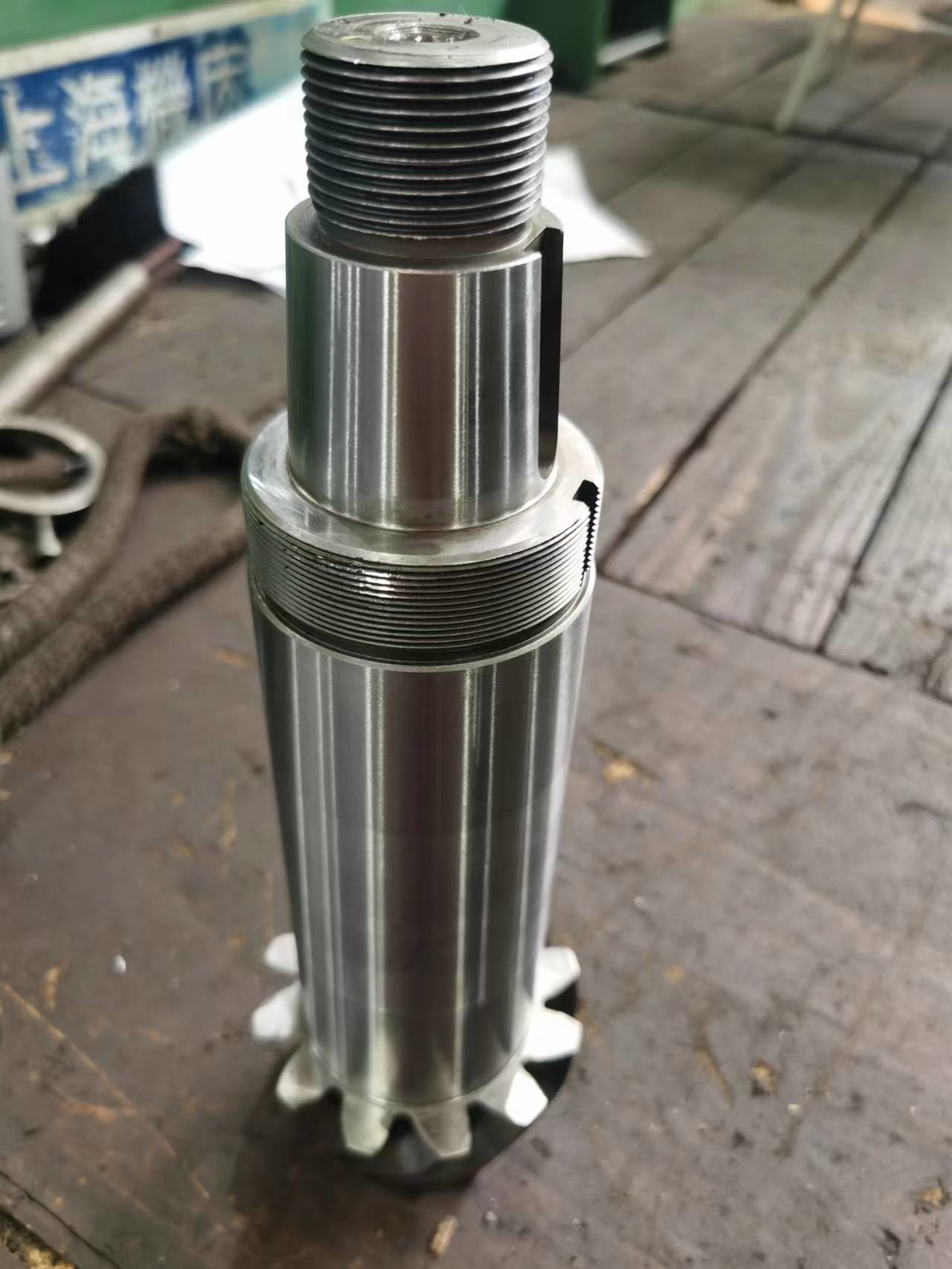

1) Descrizione dell'asse dell'ingranaggio conico a spirale
Dientes 12
Fabbricazione a partire da
Angolo di pressione 20°
Angolo di spirale 35°
2) Fabbricazione di ingranaggi conici a spirale
Altura 13.21
Diametro esterno 100.54
Diametro De Paso 84.00
Trattamento termico di cementazione 58-62 HRC
Profundidad de la capa endurecida 0,8~1,0 mm
Durazione del nucleo 35-42 HRC
Fresato di ingranaggi e rettificato di ingranaggi
| Prodotti | Fabbricazione di macchine per la trasformazione delle macchine |
| Prodotto su misura | √ |
| Materiale | SAE 4320 |
| Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi e macinatura dei denti degli ingranaggi |
| Grillare i denti | √ |
| Modulo | 7 |
| Numero di denti (Z) | 12 |
| Angolo di pressione (α) | 20° |
| Angolo di piombo | 35° |
| Grado di precisione dei denti | Grado 6 ISO/ AGMA Grado 11 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
