Materiale: | 42CrMo | Larghezza: | 75 |
---|---|---|---|
Modulo: | 10 | Diametro di punta: | 320 |
Grado di precisione: | Grado di iso 8-9 | Trattamento termico: | Induzione di indurimento |

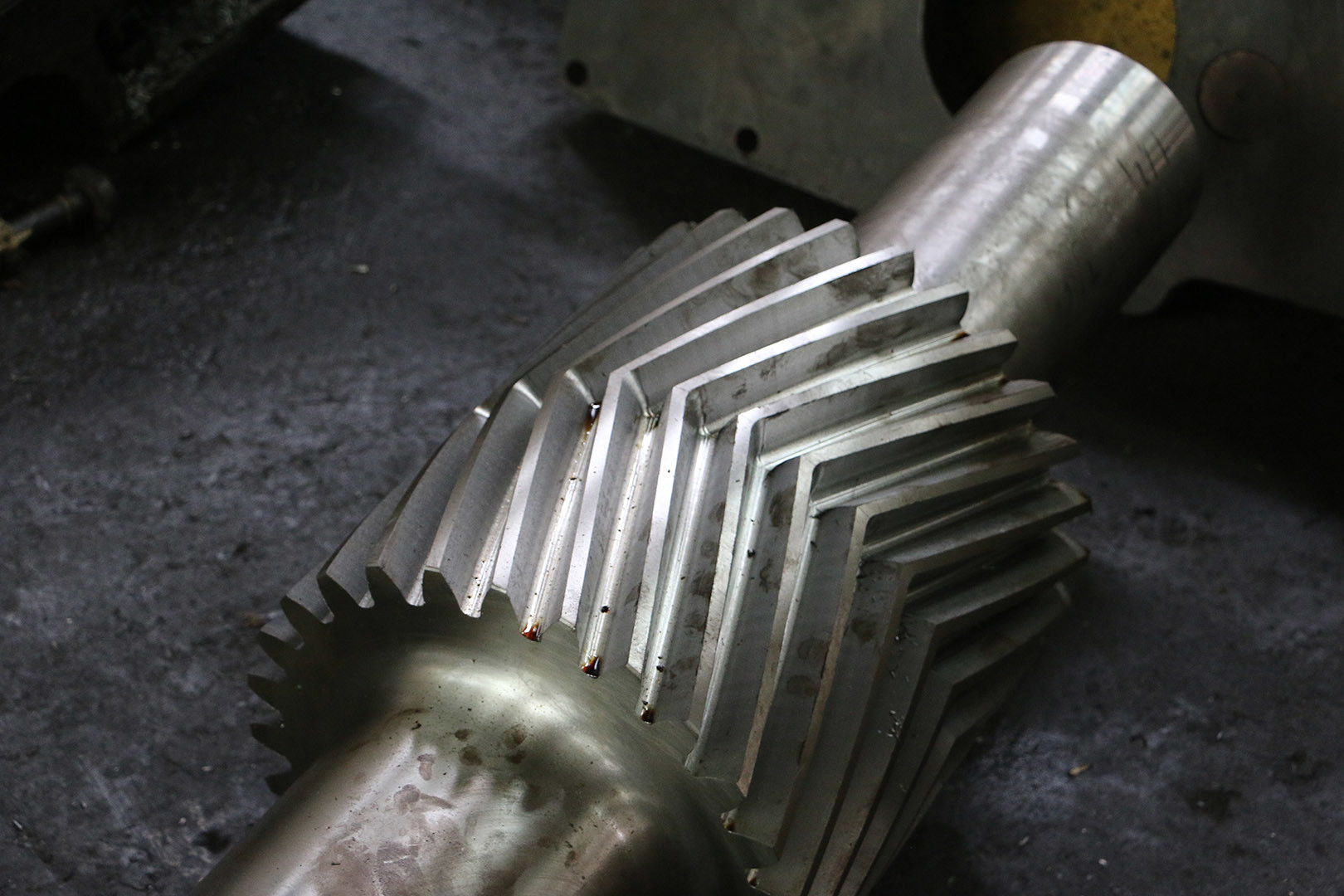

Evidenziare: | Un ingranaggio a freccia di 10 moduli,Ingranaggi a freccia con l'indurimento di induzione,asse di ingranaggio dell'osso dell'aringa |
1) Applicaciones de engranajes en espiga (Applicazioni di ingranaggi in spugna)
Ingranaggi di punta ampiamente utilizzati in macchinari pesanti, come ad esempio in fabbriche di acciaio e cemento.
2) Trattamento termico degli ingranaggi in spighi
Il trattamento termico standard è il temperamento e il ritorno per ingranaggi in spigola.
La durata è 260-300 HB
L'ingranaggio a piñón può avere una resistenza per induzione di circa 45-50 HRC.
3) Materiale dell'ingranaggio in spugna
L'acciaio 42CrMo e l'acciaio 40CrNiMo sono generalmente utilizzati per la produzione di ingranaggi in spugna.
Prodotti | Attrezzi per aringhe |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Altri prodotti |
Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi |
Grillare i denti | Nulla |
Modulo (M) | 10 |
Numero di denti (Z) | 30 |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | Costumi |
Grado di precisione dei denti | Grado ISO 8-9 |
Trattamento termico | Acciaio e temperatura |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
