| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | HB2207002 |
| Quantità di ordine minimo: | 1 insieme |
| Prezzo: | $500/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 72 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 220 insiemi/mese |
| Tipo di profilo: | Ingranaggio a freccia | Angolo di elica: | 20° |
|---|---|---|---|
| Materiale: | 42CrMo | Trattamento termico: | Induzione di indurimento |
| Durezza: | 50-55 HRC | Marchio: | Produttori OEM |
| Evidenziare: | 11,33 insieme dell'ingranaggio a freccia del modulo,Insieme dell'ingranaggio a freccia della punzonatrice |
||

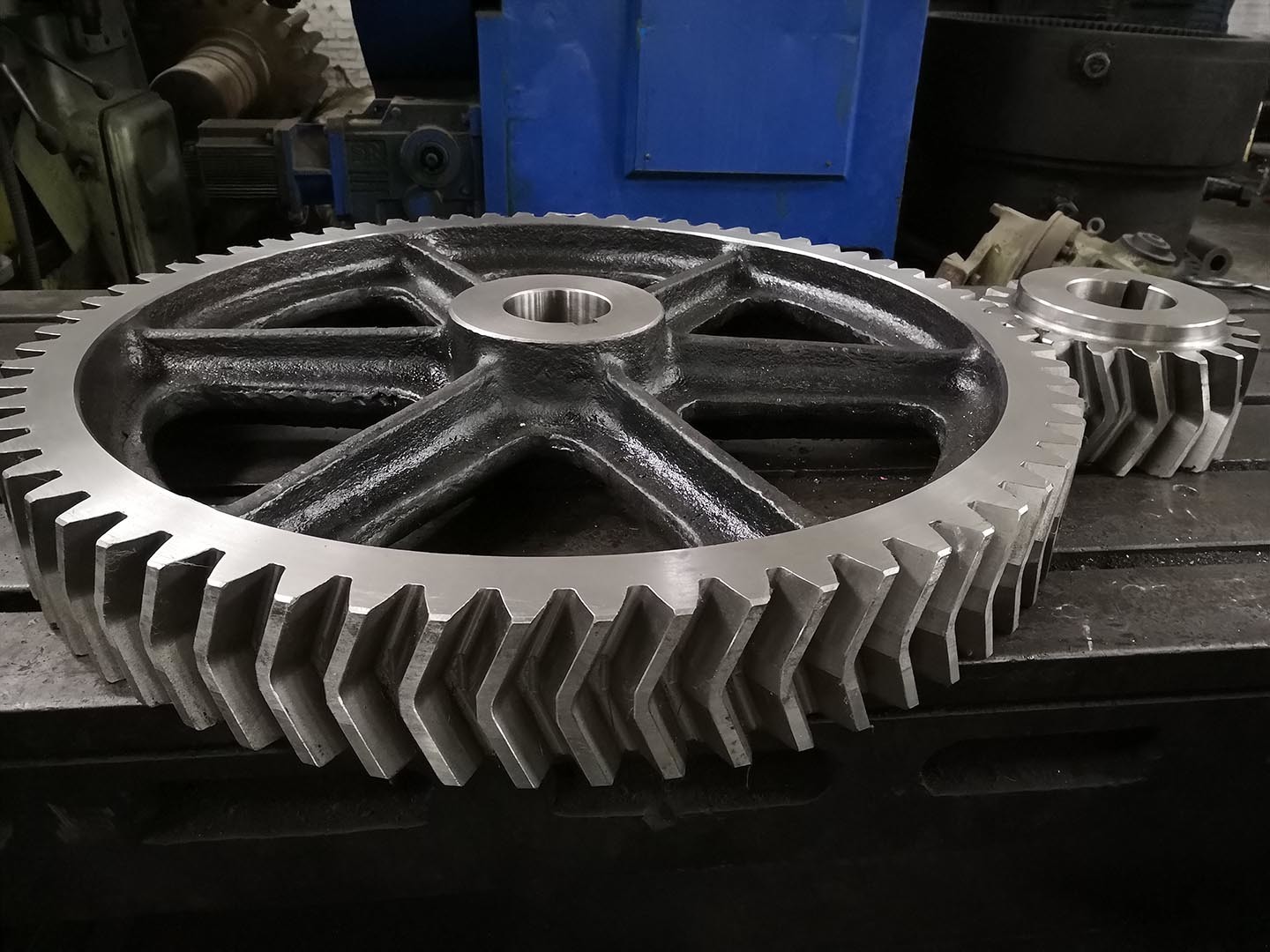

1) Descrizione dell'attrezzatura per aringhe
Gli attrezzi a spirale con denti elicoidali sia a sinistra che a destra e i denti continui senza denti centrali
E' una combinazione di due ingranaggi elicoidali di mani opposte.
2) Caratteristiche dell'attrezzatura di aringhe
a) L'attrezzatura a spina d'aringhe bilancia le forze di spinta inerenti.
b) Difficile da fabbricare, non può essere tagliato da semplici macchine per il taglio.
c) Adatti ad applicazioni pesanti.
| Prodotti | Set di ingranaggi di Aringbone |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | 11.33 |
| Numero di denti (Z) | 18 e 67T |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 20° |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Induzione di indurimento |
| Durezza superficiale | 50-55 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
