Il SAE 4340 ha forgiato il doppio ingranaggio a freccia elicoidale d'acciaio 230-260HB
  • Il SAE 4340 ha forgiato il doppio ingranaggio a freccia elicoidale d'acciaio 230-260HB
Il SAE 4340 ha forgiato il doppio ingranaggio a freccia elicoidale d'acciaio 230-260HB

Il SAE 4340 ha forgiato il doppio ingranaggio a freccia elicoidale d'acciaio 230-260HB

Luogo di origine La Cina
Marca YIZGEAR
Numero di modello HB22082601
Dettagli del prodotto
Tipo di profilo:
Attrezzatura a spina di pesce
Materiale:
SAE 4340
Durezza:
230-260HB
Larghezza:
110 mm
Modulo:
Modulo 5-25
Produzione di produzione:
Macinazione degli ingranaggi
Evidenziare:

Doppio ingranaggio a freccia elicoidale di SAE 4340

,

Ingranaggio a freccia elicoidale di SAE 4340

,

Ingranaggio elicoidale del doppio 260HB

Termini di pagamento e di spedizione
Quantità di ordine minimo
1 PC
Prezzo
$500/ Piece
Imballaggi particolari
Cassa del compensato
Tempi di consegna
72 giorni
Termini di pagamento
L/C, T/T
Capacità di alimentazione
300 pc/mese
Descrizione del prodotto
Ingranaggio a spina di pesce elicoidale doppio in acciaio forgiato SAE 4340 230-260HB
Specifiche del prodotto
Attributo Valore
Tipo di profilo Ingranaggio a spina di pesce
Materiale SAE 4340
Durezza 230-260HB
Larghezza 110mm
Modulo Modulo 5-25
Lavorazione Fresatura ingranaggi
Descrizione del prodotto
Ingranaggi a spina di pesce in acciaio forgiato SAE 4340 per parti di trasmissione, ingranaggi elicoidali doppi
1) Caratteristiche dell'ingranaggio a spina di pesce
La forza di spinta di una metà dell'ingranaggio a spina di pesce è bilanciata con l'altra metà. L'ingranaggio a spina di pesce non ha forza di spinta assiale.
2) Descrizione dell'ingranaggio a spina di pesce
La spina di pesce è un tipo speciale di ingranaggio elicoidale doppio, senza spazio centrale tra gli ingranaggi elicoidali sinistro e destro.
3) Processo di fabbricazione
Gli ingranaggi a spina di pesce sono fabbricati utilizzando macchine fresatrici per ingranaggi o macchine per la formatura di ingranaggi.
Prodotti Set di ingranaggi a spina di pesce
Fatto su misura √
Tipo di profilo dell'ingranaggio Ingranaggio cilindrico
Fabbricazione dei denti dell'ingranaggio Fresatura ingranaggi
Rettifica dei denti dell'ingranaggio √
Modulo (M) Modulo 5-25
Numero di denti (Z) Personalizzato
Angolo di pressione (α) 20°
Angolo dell'elica (β) Personalizzato
Grado di precisione dei denti Grado ISO 8-9
Trattamento termico Tempra e rinvenimento
Durezza superficiale 230-260 HB
Confronto dei gradi di codice dell'acciaio
CINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 1045 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi
18XГT
SMK22
20Cr2Ni4
20X2H4A


20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA
40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

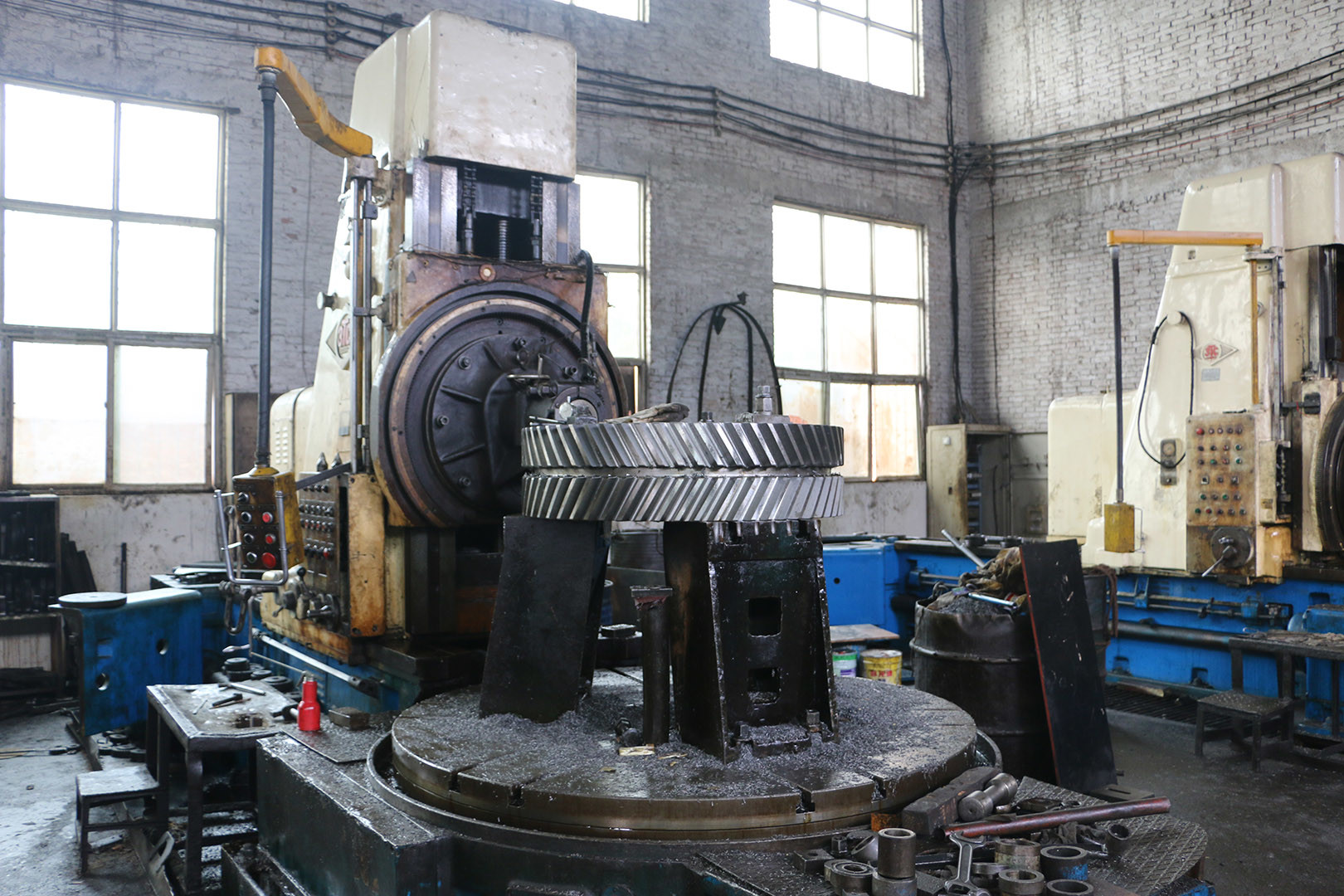

Immagini delle attrezzature

Il SAE 4340 ha forgiato il doppio ingranaggio a freccia elicoidale d'acciaio 230-260HB 0

Il SAE 4340 ha forgiato il doppio ingranaggio a freccia elicoidale d'acciaio 230-260HB 1
