Modulo elicoidale ad angolo retto di grado 14 dell'asse di ingranaggio dell'impulso principale 18

Informazioni di base
Luogo di origine: La Cina
Marca: YIZGEAR
Numero di modello: GS22082601
Quantità di ordine minimo: 5 pezzi
Prezzo: $850.0/Piece
Imballaggi particolari: Cassa del compensato
Tempi di consegna: 60 giorni
Termini di pagamento: L/C, D/P, Western Union, T/T
Capacità di alimentazione: 300 pezzi/mese
Informazioni dettagliate
Materiale: 20CrNiMoA Modulo: 4
Angolo elicoidale: 18° Accuratezza dei denti: Grado di iso 6
Distanze: 2000 mm Angolo di pressione: 20°
Evidenziare:

Modulo elicoidale dell'asse di ingranaggio 14

,

Un albero motore ad angolo retto da 18 gradi

,

Asse di ingranaggio elicoidale ad angolo retto


Descrizione di prodotto

Parti di ricambio della trasmissione - modulo 14 a destra

1) Caratteristiche degli ingranaggi elicoidali

Gli ingranaggi a elica sono spesso la scelta di default nelle applicazioni che sono adatte per gli ingranaggi a spinta ma hanno alberi non paralleli.

Sono utilizzati anche in applicazioni che richiedono alte velocità o carichi elevati.

Indipendentemente dal carico o dalla velocità, in genere forniscono un funzionamento più liscio e silenzioso rispetto agli ingranaggi a spinta.

Oltre a un movimento più fluido, una maggiore velocità e meno rumore, un altro vantaggio

che gli ingranaggi a elica L'impiego di un ingranaggio a spinta è la possibilità di essere utilizzato con alberi paralleli o non paralleli (incrociati).

Gli ingranaggi elicoidali con alberi paralleli richiedono lo stesso angolo di elica, ma mani opposte (cioè denti destri contro denti sinistri).



Prodotti A sinistra, albero di ingranaggio elicoidale
Prodotto su misura
Tipo di profilo dell'ingranaggio Ingranaggi cilindrici
AttrezzaturaDentiProduzione Rottura degli ingranaggi
Grillare i denti
Modulo (M) 14
Numero di denti (Z) 17
Angolo di pressione (α) 20°
Angolo di piombo 18°
Grado di precisione Grado ISO 6
Trattamento termico Carburante
Durezza superficiale 58-62HRC



CONTRARIO dei gradi di codice dell'acciaio
CINA/Gran Bretagna ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

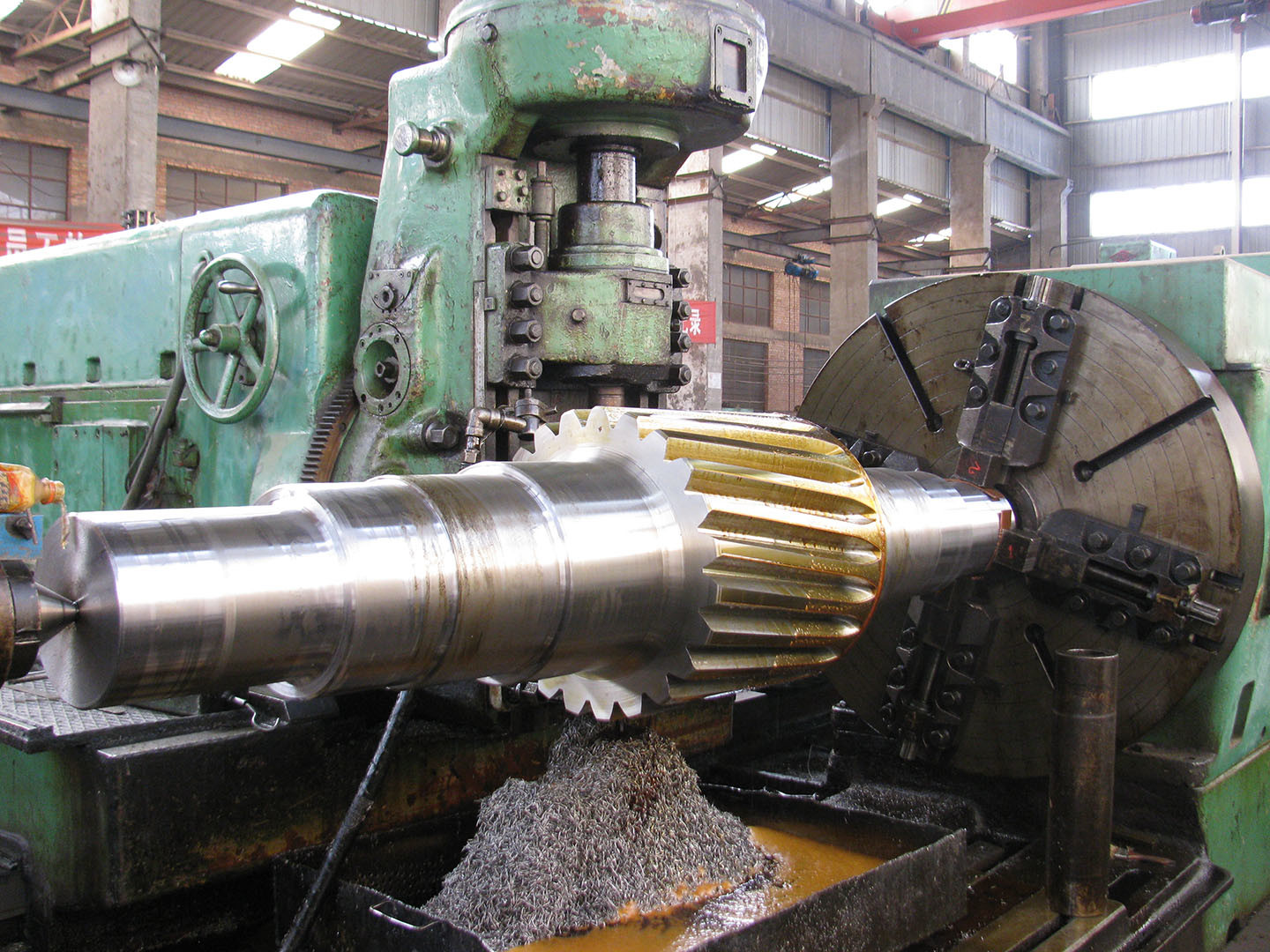

Modulo elicoidale ad angolo retto di grado 14 dell'asse di ingranaggio dell'impulso principale 18 0
