| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GS22082502 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $850.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, D/P, Western Union, T/T |
| Capacità di alimentazione: | 300 pezzi/mese |
| Materiale: | 18CrNiMo7 | Modulo: | 16 |
|---|---|---|---|
| Angolo di elica: | 22° | Accuratezza: | Grado di iso 8 |
| Diametro di punta: | 410 | Angolo di pressione: | 20° |
| Evidenziare: | Albero primario diritto della trasmissione del dente cilindrico,Albero primario della trasmissione di AISI 4140,Albero primario della trasmissione di AISI 4140 |
||

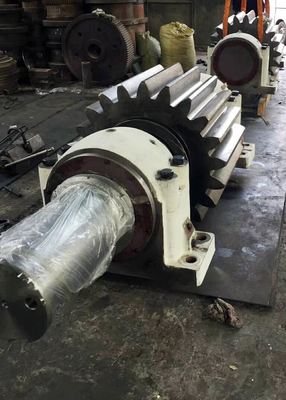

Parte di ricambio della trasmissione AISI 4140 Acciaio
1) Descrizione dell'albero degli ingranaggi
Gli alberi degli ingranaggi forniscono la rotazione che consente a un ingranaggio di impegnarsi e girare un altro e contenere denti degli ingranaggi integrato nell'albero.
Un albero di ingranaggi con i profili di ingranaggio a ciascuna estremità sono chiamati ingranaggi di albero intersecati.
2) Differenza tra ingranaggi e alberi
In ingranaggi, i denti dell'albero azionato possono essere posizionati all'interno o all'esterno.
Anche la rete degli ingranaggi utilizza solo un dente alla volta, e non tutti insieme come nel caso delle spline.
Un albero a spina può I denti di un ingranaggio possono avere curve.
| Prodotti | A sinistra, albero di ingranaggio elicoidale |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| AttrezzaturaDentiProduzione | Rottura degli ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | 16 |
| Numero di denti (Z) | 22 |
| Angolo di pressione (α) | 20° |
| Angolo di piombo | 22° |
| Grado di precisione | Grado ISO 8 |
| Trattamento termico | Carburante |
| Durezza superficiale | 45-50 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
