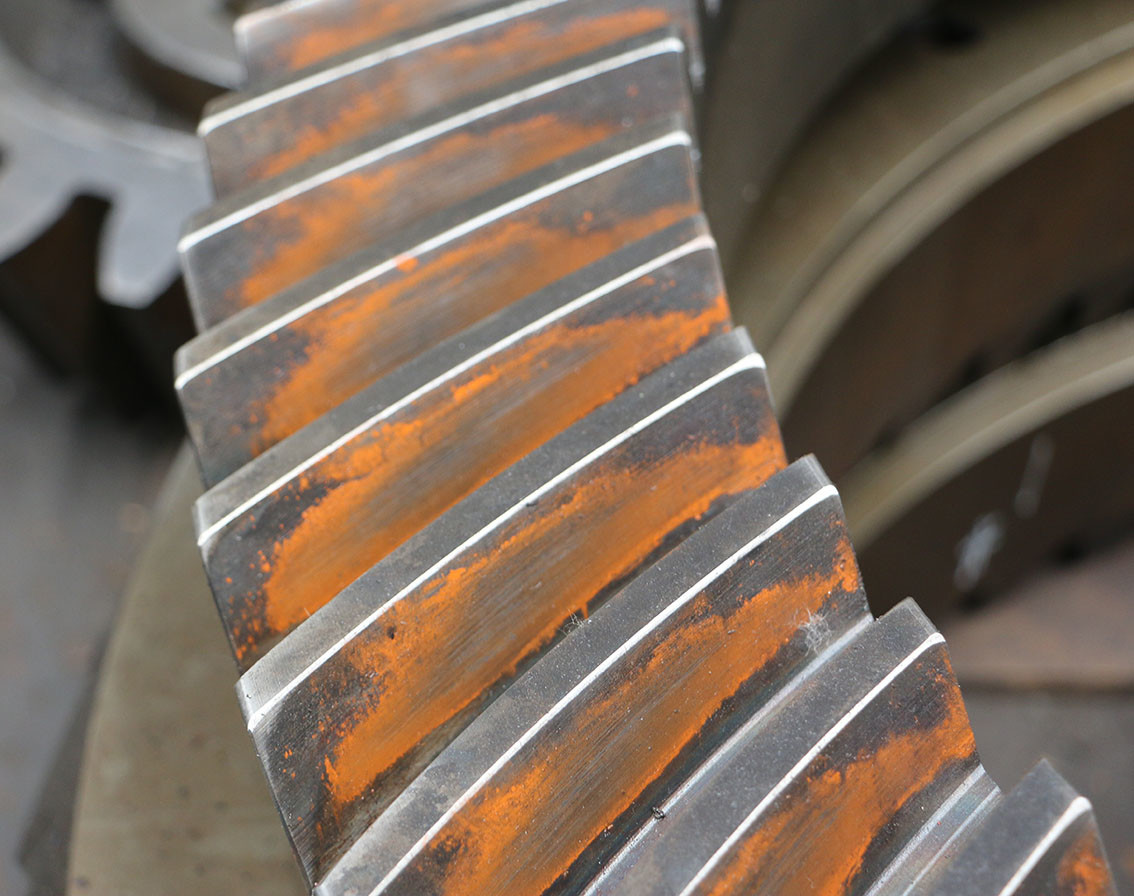

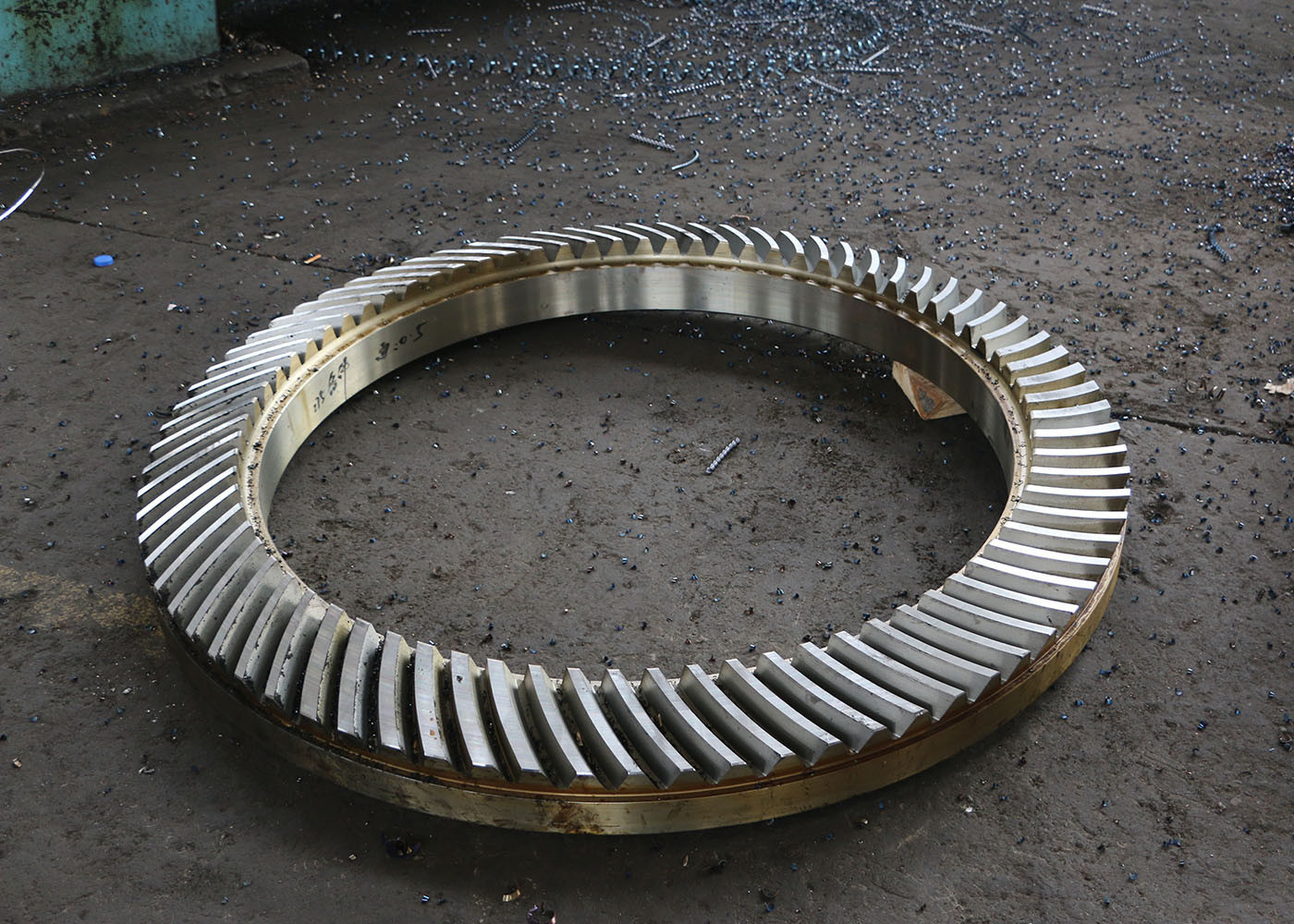

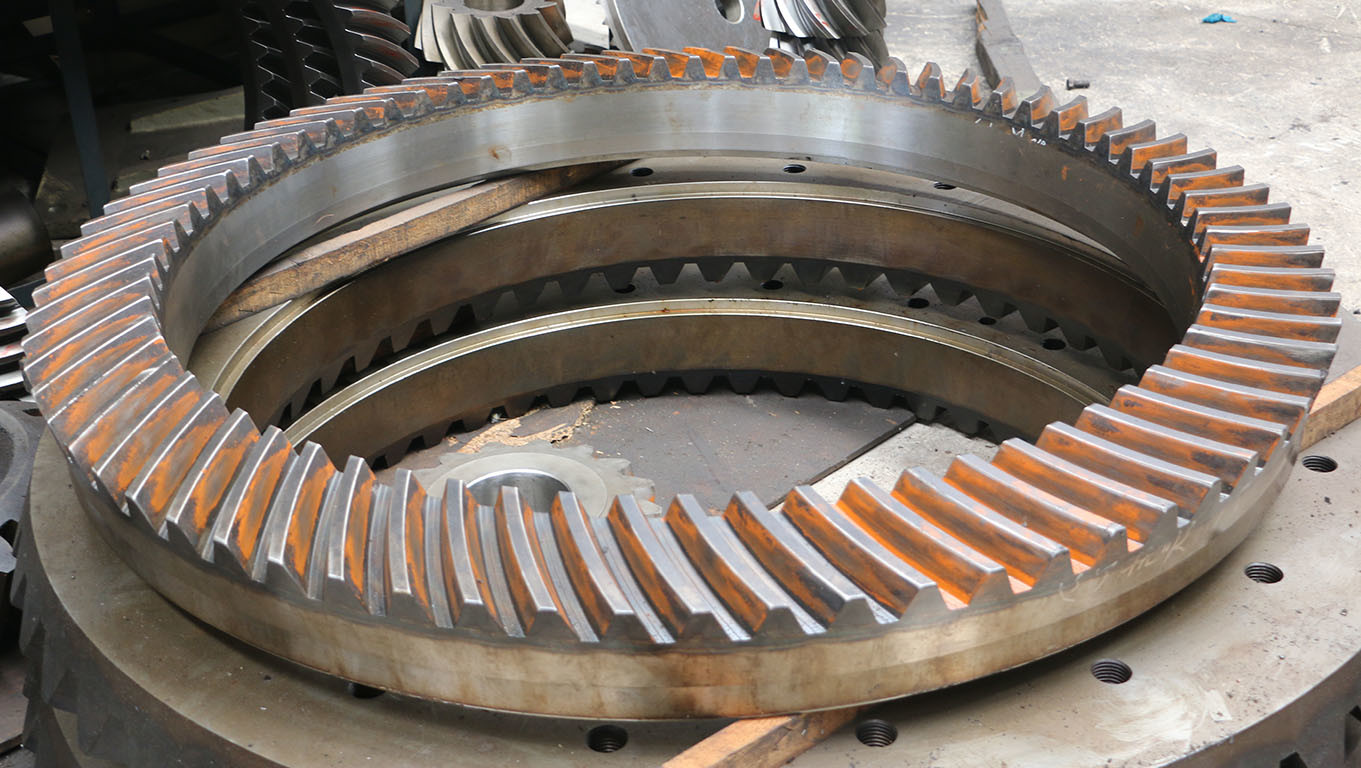

Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno
  • Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno
  • Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno
  • Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno
Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno

Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno

Luogo di origine La Cina
Marca YIZGEAR
Numero di modello SB2208241
Dettagli del prodotto
Diametro esterno:
535mm
Angolo di asse:
90 °
Modulo:
12.5
Materiale:
20CrNi2MoA
Beccheggio:
53°32'
Angolo della radice:
51° 28'
Evidenziare:

12.5 Ingranaggi conici da 90 gradi modulo

,

12.5 Ingranaggi elicoidali ad angolo retto modulo

,

Ingranaggi conici da 90 gradi ad angolo retto

Termini di pagamento e di spedizione
Quantità di ordine minimo
2 insiemi
Prezzo
$70/ Piece
Imballaggi particolari
Cassa del compensato
Tempi di consegna
62 giorni
Termini di pagamento
T/T, L/C
Capacità di alimentazione
500 insiemi/mese
Descrizione del prodotto

12.5 Modulo di trasmissione di tipo Gleason Ingranaggi a guinzaglio a spirale

1) Descrizione degli ingranaggi a gomma a spirale

Gli ingranaggi convelati a spirale sono ingranaggi convelati i cui assi si intersecano, spesso ad un angolo di 90 gradi.

con una leggera curva lungo la loro lunghezza e un profilo involute.

Gli ingranaggi a guinzaglio a spirale sono spesso utilizzati per trasmettere potenza attraverso un angolo retto.

In relazione ad alcune delle soluzioni alternative a guinzaglio,

possono ridurre il costo di proprietà fornendo prestazioni più durevoli e un minimo di necessità di riparazioni

o di sostituzione.

Prodotti Fabbricazione di macchine per la trasformazione delle macchine
Prodotto su misura √
Materiale 20CrNi2MoA
Fabbricazione di denti per ingranaggi Fresatura degli ingranaggi e macinatura dei denti degli ingranaggi
Grillare i denti √
Modulo (M) 12.5
Numero di denti (Z) 58
Angolo di pressione (α) 20°
Angolo di piombo 35°
Grado di precisione Grado 6 ISO/ AGMA Grado 11
Trattamento termico Carburante
Durezza superficiale 58-62HRC



CONTRARIO dei gradi di codice dell'acciaio
CINA/Gran Bretagna ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Attrezzature di produzione

Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 0Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 1Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 2

Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 3Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 4Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 5

Processo di produzione

Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 6Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 7Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 8

Fabbricazione di macchine per il taglio

Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 9Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 10Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 11

Ispezione di macinazione per trattamento termico

Ingranaggio conico ad angolo retto da 90 gradi 12,5 modulo 535 mm di diametro esterno 12
