| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | HB22082301 |
| Quantità di ordine minimo: | 1 PC |
| Prezzo: | $500/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 72 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 300 pc/mese |
| Tipo di profilo: | Parti assemblate | Materiale: | 40CrNiMoA |
|---|---|---|---|
| Durezza: | 260-300HB | Larghezza del fronte: | 90 |
| modulo: | 12 | Fabbricazione Trasformazione: | Fresare dell'ingranaggio |
| Evidenziare: | Ingranaggio montato dell'osso dell'aringa di AISI 4340,Pezzi di ricambio della trasmissione dell'ingranaggio dell'osso dell'aringa,Ingranaggio montato d'acciaio dell'osso dell'aringa |
||
| Attributo | Valore |
|---|---|
| Tipo di profilo | Parti assemblate |
| Materiale | 40CrNiMoA |
| Durezza | 260-300HB |
| Larghezza della faccia | 90 |
| Modulo | 12 |
| Lavorazione di fabbricazione | Brocciatura degli ingranaggi |

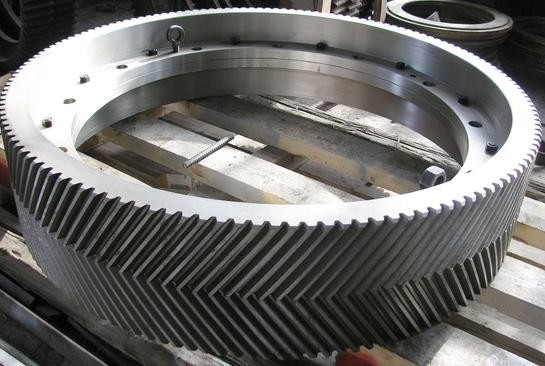

Un ingranaggio a spina di pesce, un tipo specifico di ingranaggio elicoidale doppio, è un tipo speciale di ingranaggio che è una combinazione fianco a fianco (non faccia a faccia) di due ingranaggi elicoidali di mani opposte. Dall'alto, le scanalature elicoidali di questo ingranaggio sembrano la lettera V. A differenza degli ingranaggi elicoidali, non producono un carico assiale aggiuntivo.
Gli ingranaggi a spina di pesce si accoppiano tramite l'uso di denti a forma di V lisci e fabbricati con precisione. Come gli ingranaggi elicoidali, più denti sono innestati durante la rotazione, distribuendo il carico di lavoro e offrendo un funzionamento silenzioso. Tuttavia, a causa della loro struttura dei denti, gli ingranaggi a spina di pesce annullano la spinta assiale tipica degli ingranaggi elicoidali.
| Prodotti | Set di ingranaggi a spina di pesce |
|---|---|
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggio cilindrico |
| Fabbricazione dei denti degli ingranaggi | Fresatura degli ingranaggi |
| Rettifica dei denti degli ingranaggi | √ |
| Modulo (M) | 12 |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 20° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Tempra e rinvenimento |
| Durezza superficiale | 230-260 HB |
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
