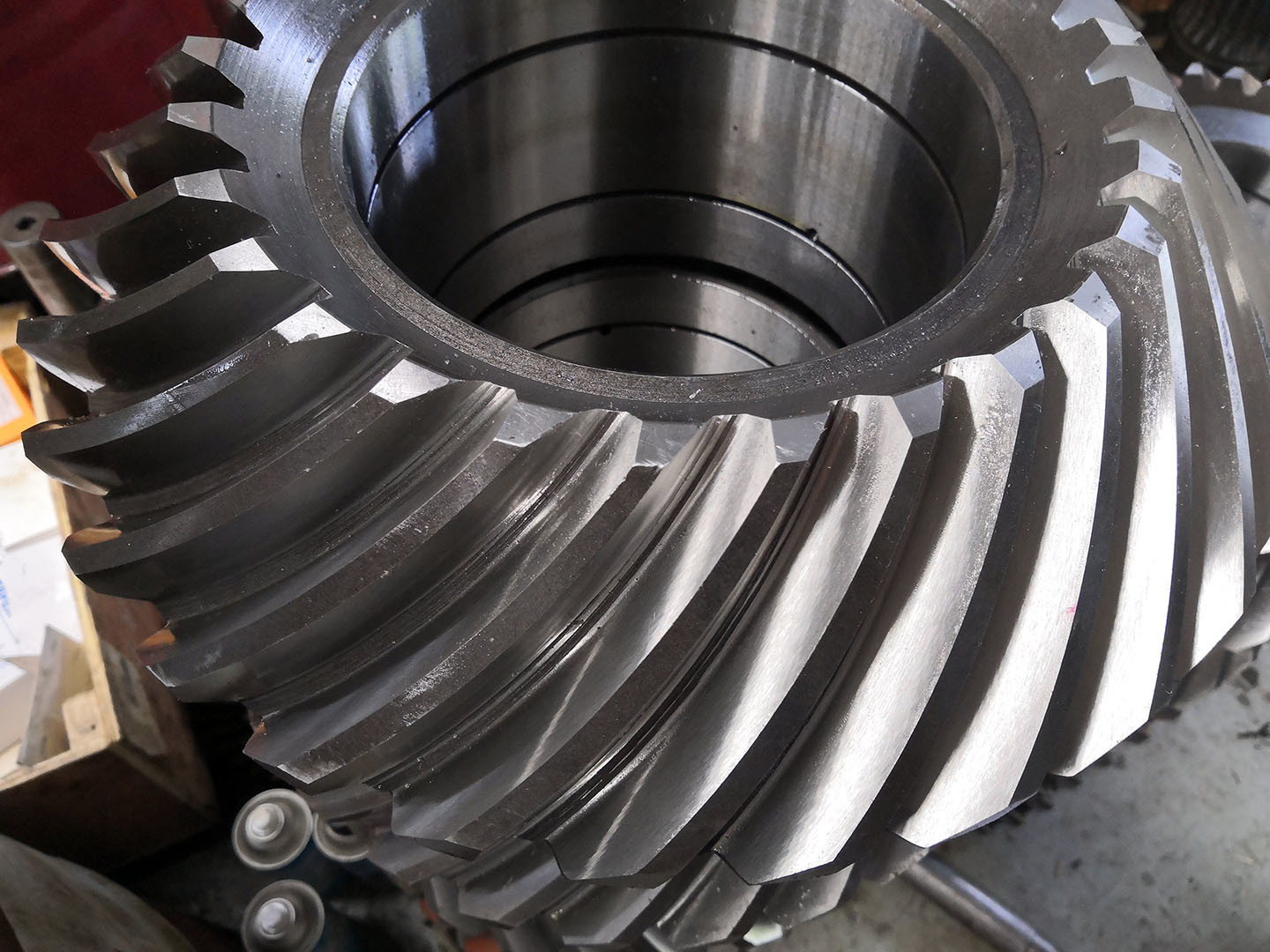

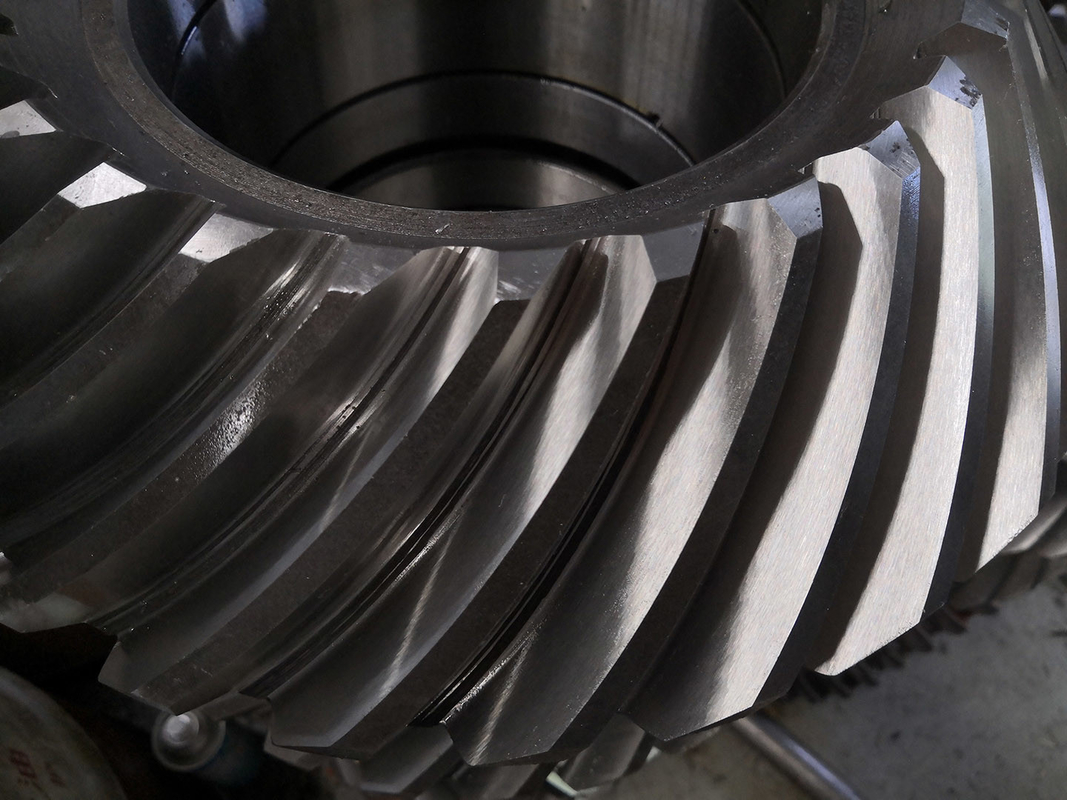

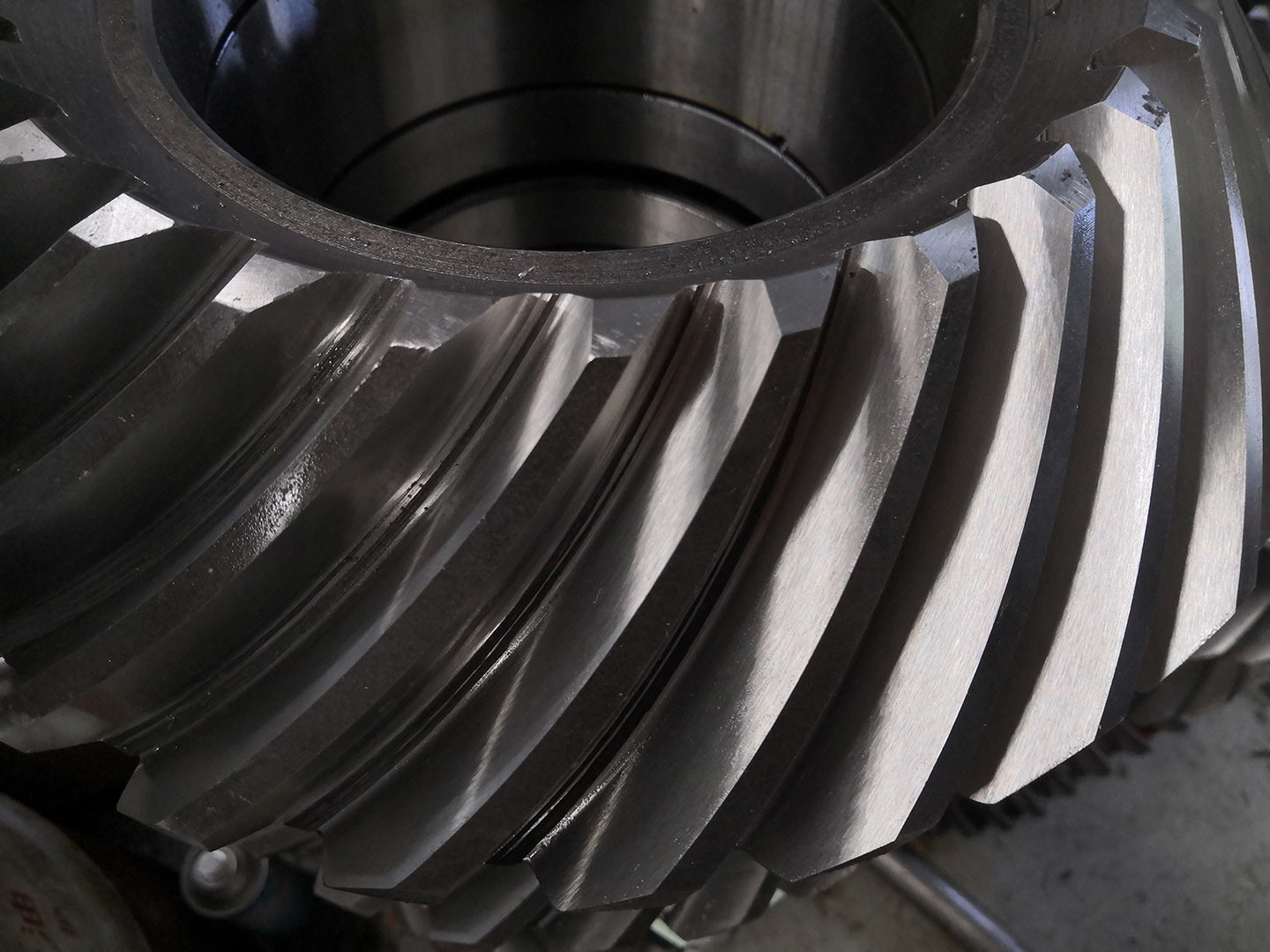

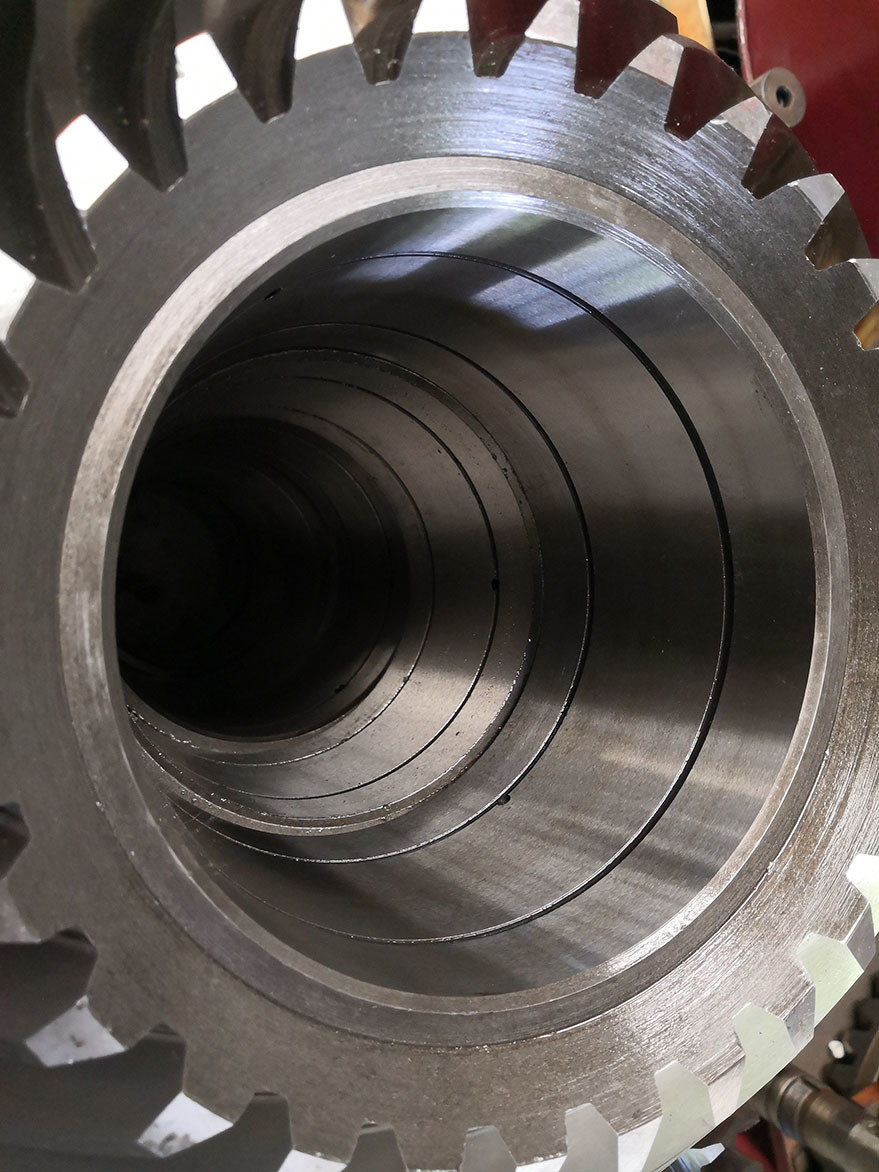

11 cambio elicoidale della macinazione degli ingranaggi conici 20CrMnTi del modulo

11 Modulo Gleason Tipo Ingranaggi Conici a Spirale per Trasmissioni

1) Applicazioni dell'albero con ingranaggi conici a spirale

Gli ingranaggi conici a spirale sono utilizzati in situazioni in cui l'asse di rotazione di un albero deve cambiare direzione.

Un esempio di questo è un differenziale per auto in cui l'albero di trasmissione rotante viene ruotato di 90° per azionare le ruote.

2) Caratteristiche degli ingranaggi conici a spirale

Un ingranaggio conico a spirale ha denti tagliati a forma elicoidale con la superficie di passo conica.

Ciò si traduce in una riduzione del rumore e delle vibrazioni attraverso l'innesto graduale dei denti a spirale con il

contatto che inizia a un'estremità di un dente dell'ingranaggio e si diffonde progressivamente su tutta la fiancata del dente.

I rapporti di trasmissione tipici sono da 1:1 a 5:1.

Gli assi di un sistema conico a spirale sono sullo stesso piano.

Attrezzature di produzione

Processo di produzione

                   Forgiatura                                          Lavorazione                                             Taglio

               Trattamento termico                                    Rettifica                                       Ispezione
