| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GS220805003 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $850.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, D/P, Western Union, T/T |
| Capacità di alimentazione: | 300 pezzi/mese |
| materiale: | 17CrNiMo6 | Pistola: | 37.699 |
|---|---|---|---|
| Angolo elicoidale: | 23° | Grado di qualità: | Grado di iso 6 |
| Larghezza dei denti: | 120 mm | Angolo di pressione: | 20° |
| Evidenziare: | Asse di cambio dell'impulso principale,albero motore principale d'acciaio 17CrNiMo6,Asse di cambio di 12 moduli |
||

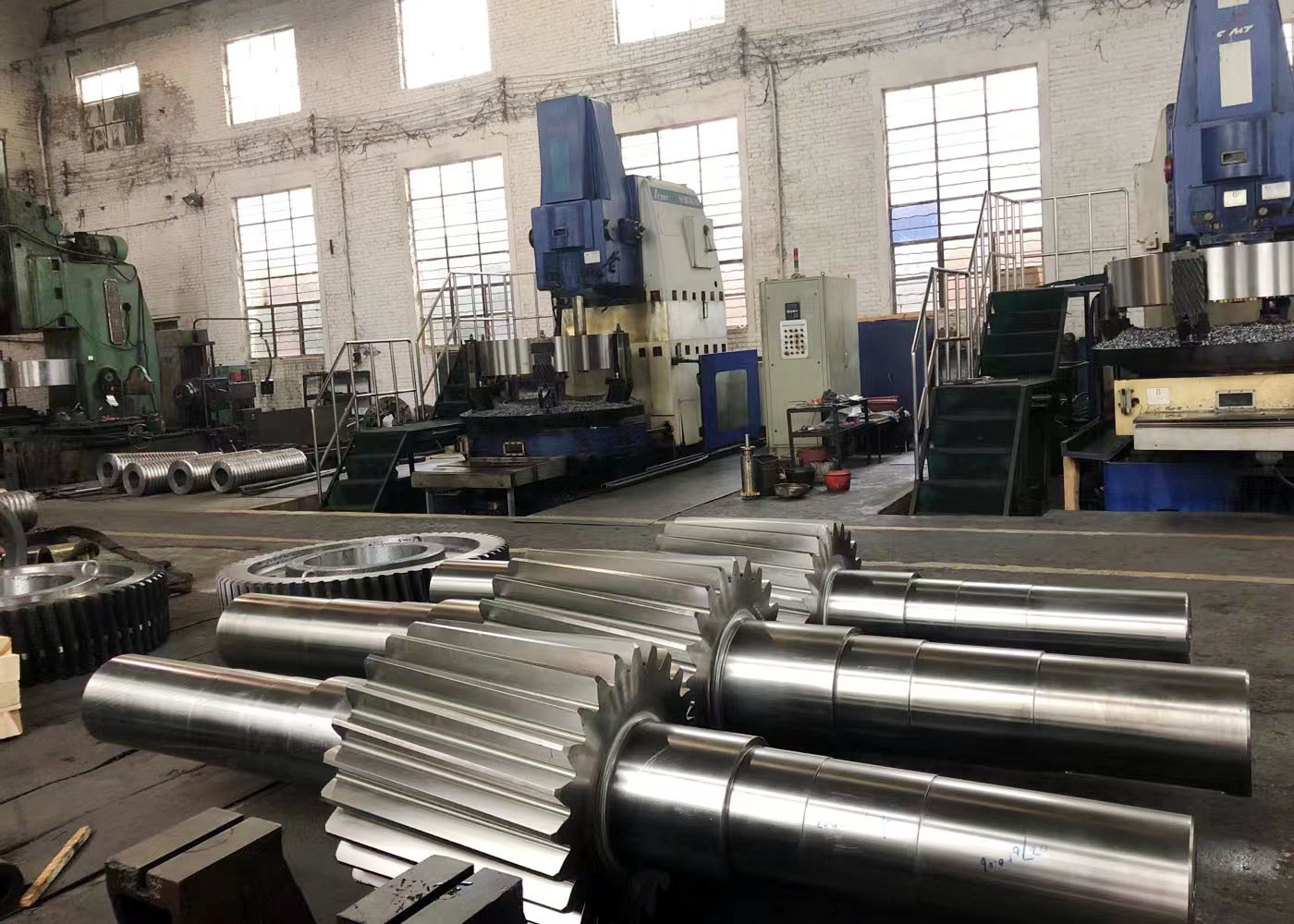

Ricambi per trasmissione - Albero ingranaggio elicoidale principale in acciaio 17CrNiMo6
1) Caratteristiche dell'albero ingranaggio elicoidale
L'ingranaggio che lavora produce forze di spinta nella direzione assiale.
2) Dati tecnici di base dell'albero ingranaggio elicoidale
a) Modulo (m): Il modulo è l'unità di misura che indica quanto grande o piccolo è un ingranaggio.
b) Numero di denti (z): Numero di denti dell'ingranaggio
c) Diametro di riferimento: Diametro di riferimento (d) = m×z
| Prodotti | Albero ingranaggio elicoidale sinistro |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggio cilindrico |
| IngranaggioDentiProduzione | Rettifica ingranaggi |
| Rettifica denti ingranaggi | √ |
| Modulo (M) | 12 |
| Numero di denti (Z) | 23 |
| Angolo di pressione (α) | 20° |
| Angolo di elica | 30° |
| Grado di precisione | Grado ISO 6 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
