| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GS220805003 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $850.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, D/P, Western Union, T/T |
| Capacità di alimentazione: | 300 pezzi/mese |
| Materiale: | 18CrNiMo7 | modulo: | 17 |
|---|---|---|---|
| Angolo di elica: | 22° | Accuratezza dei denti: | Grado di iso 6 |
| Distanze: | 2000 mm | Angolo di pressione: | 20° |
| Evidenziare: | Asse di ingranaggio elicoidale di 17 moduli,Asse di ingranaggio elicoidale destra,Un'asse elicoidale destra di 17 moduli |
||

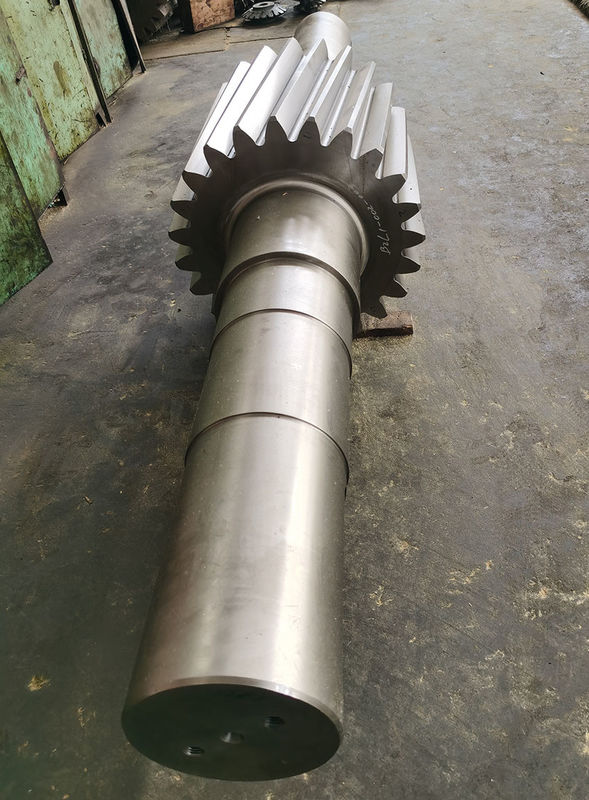

Parti di ricambio della trasmissione - modulo 17
1) Efficienza di trasmissione di potenza dell'albero di ingranaggi elicoidali
980,0-99,5%
2) Caratteristiche dell'albero degli ingranaggi elicoidali
I denti degli ingranaggi sono contorti obliqui all'asse degli ingranaggi
3) Applicazioni dell'albero di ingranaggio elicoidale
Casella di marcia, riduttori di velocità, componenti della trasmissione.
| Prodotti | A sinistra, albero di ingranaggio elicoidale |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Fabbricazione di denti per ingranaggi | Rottura degli ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | 17 |
| Numero di denti (Z) | 22 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 22° |
| Grado di precisione dei denti | Grado ISO 6 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
