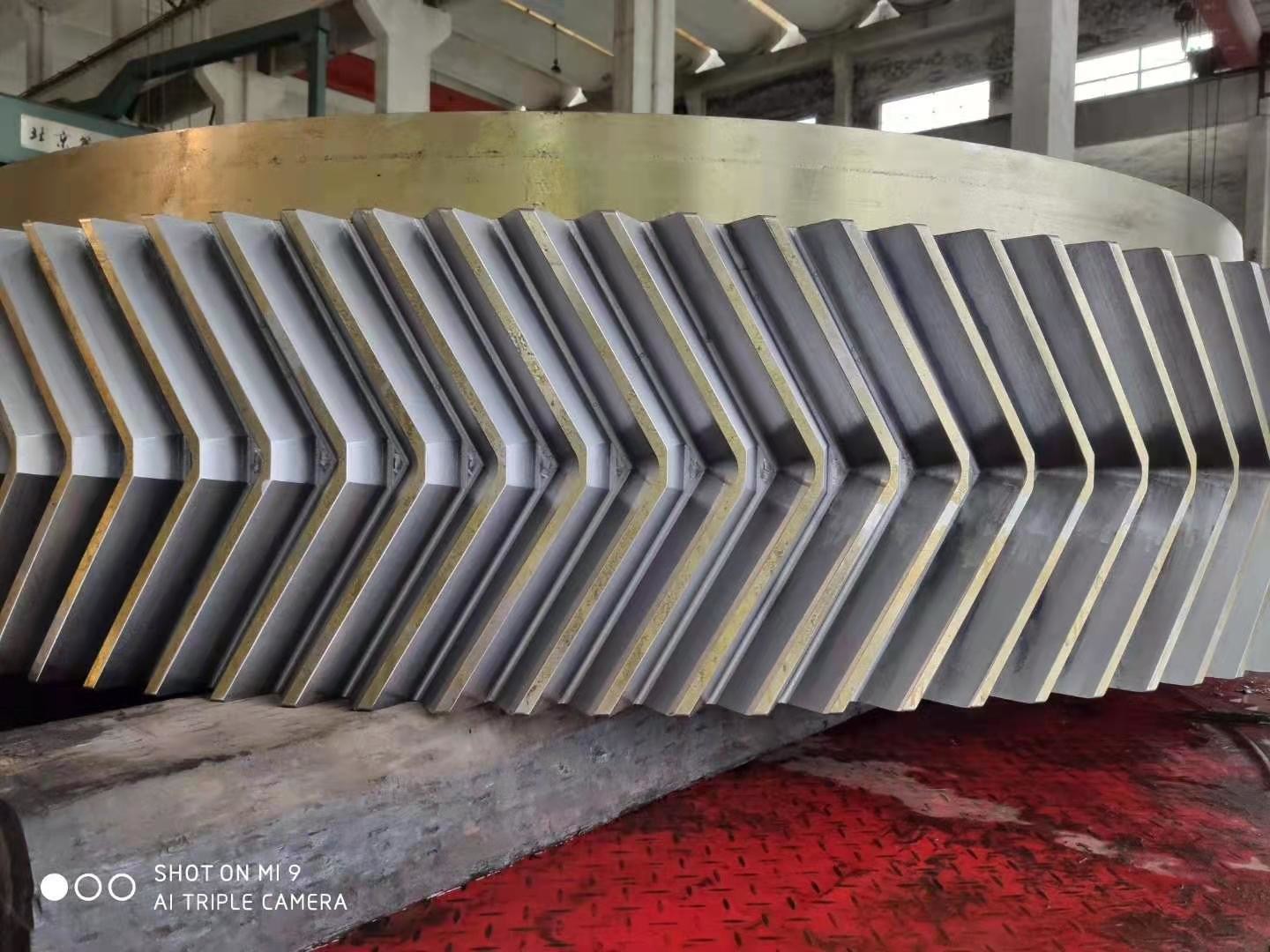

Ingranaggi a spina di pesce in acciaio a 32 moduli 40CrNiMo Ingranaggio a doppia elica tipo V
  • Ingranaggi a spina di pesce in acciaio a 32 moduli 40CrNiMo Ingranaggio a doppia elica tipo V
Ingranaggi a spina di pesce in acciaio a 32 moduli 40CrNiMo Ingranaggio a doppia elica tipo V

Ingranaggi a spina di pesce in acciaio a 32 moduli 40CrNiMo Ingranaggio a doppia elica tipo V

Luogo di origine La Cina
Marca YIZGEAR
Numero di modello HB220803001
Dettagli del prodotto
Modulo:
32
Durezza:
260-280 Hb
Marca:
OEM
Diametro della punta:
4500
Larghezza:
120 mm
Materiale:
40CrNiMoA
Evidenziare:

Ingranaggi a spina di pesce in acciaio 40CrNiMo

,

ingranaggio a doppia elica di tipo V

,

ingranaggi a spina di pesce a 32 moduli

Termini di pagamento e di spedizione
Quantità di ordine minimo
1 insieme
Prezzo
$3000/ Piece
Imballaggi particolari
Cassa del compensato
Tempi di consegna
82 giorni
Termini di pagamento
L/C, T/T
Capacità di alimentazione
220 insiemi/mese
Descrizione del prodotto
32 Modulo 40CrNiMo Acciaio Ingranaggi a Spina di Pesce Tipo V Ingranaggio Elicoidale Doppio
Specifiche del Prodotto
Attributo Valore
Modulo 32
Durezza 260-280 HB
Marca OEM
Diametro di Punta 4500
Larghezza 120mm
Materiale 40CrNiMoA
Descrizione del Prodotto
Ingranaggi di Trasmissione - 32 Modulo 40CrNiMo Acciaio Ingranaggio a Spina di Pesce Tipo V Ingranaggio Elicoidale Doppio

1) Descrizione dell'Ingranaggio a Spina di Pesce

Questo ingranaggio a spina di pesce di grandi dimensioni è stato realizzato con acciaio forgiato 40CrNiMoA.

  • Trattamento termico di tempra e rinvenimento del materiale
  • Lavorazione meccanica - Tornitura
  • Lavorazione di fresatura dei denti degli ingranaggi

2) Caratteristiche dell'Ingranaggio a Spina di Pesce

  • Adatto per applicazioni pesanti
  • L'ingranaggio a spina di pesce bilancia le forze di spinta inerenti
  • Difficile da fabbricare, non può essere tagliato con semplici macchine dentatrici
Prodotti Set di Ingranaggi a Spina di Pesce
Fatto su Misura √
Tipo di Profilo dell'Ingranaggio Ingranaggio Cilindrico
Fabbricazione dei Denti degli Ingranaggi Fresatura degli Ingranaggi
Rettifica dei Denti degli Ingranaggi √
Modulo (M) 32
Numero di Denti (Z) 102
Angolo di Pressione (α) 20°
Angolo dell'Elica (β) 25°
Grado di Precisione dei Denti Grado ISO 8-9
Trattamento Termico Tempra a Induzione
Durezza Superficiale 50-55 HRC
Confronto dei Gradi di Codice dell'Acciaio
CINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi
18XГT
SMK22
20Cr2Ni4
20X2H4A


20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA
40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Immagini delle Attrezzature

Ingranaggi a spina di pesce in acciaio a 32 moduli 40CrNiMo Ingranaggio a doppia elica tipo V 0

Ingranaggi a spina di pesce in acciaio a 32 moduli 40CrNiMo Ingranaggio a doppia elica tipo V 1
