| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SB2207003 |
| Quantità di ordine minimo: | 2 insiemi |
| Prezzo: | $300/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 62 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 500 insiemi/mese |
| Modalità: | 4.5 | Direzione: | Mancino sinistro |
|---|---|---|---|
| Angolo della stampa: | 20° | Durezza: | 58-62 HRC |
| Trattamento termico: | Carburazione | Grado di qualità: | Grado ISO 6 Grado AGMA 11 |
| Evidenziare: | ingranaggi conici di 4.5M Gear Grinding Spiral,Cambi elicoidali di SAE 4320,Ingranaggi conici a spirale di SAE 4320 |
||

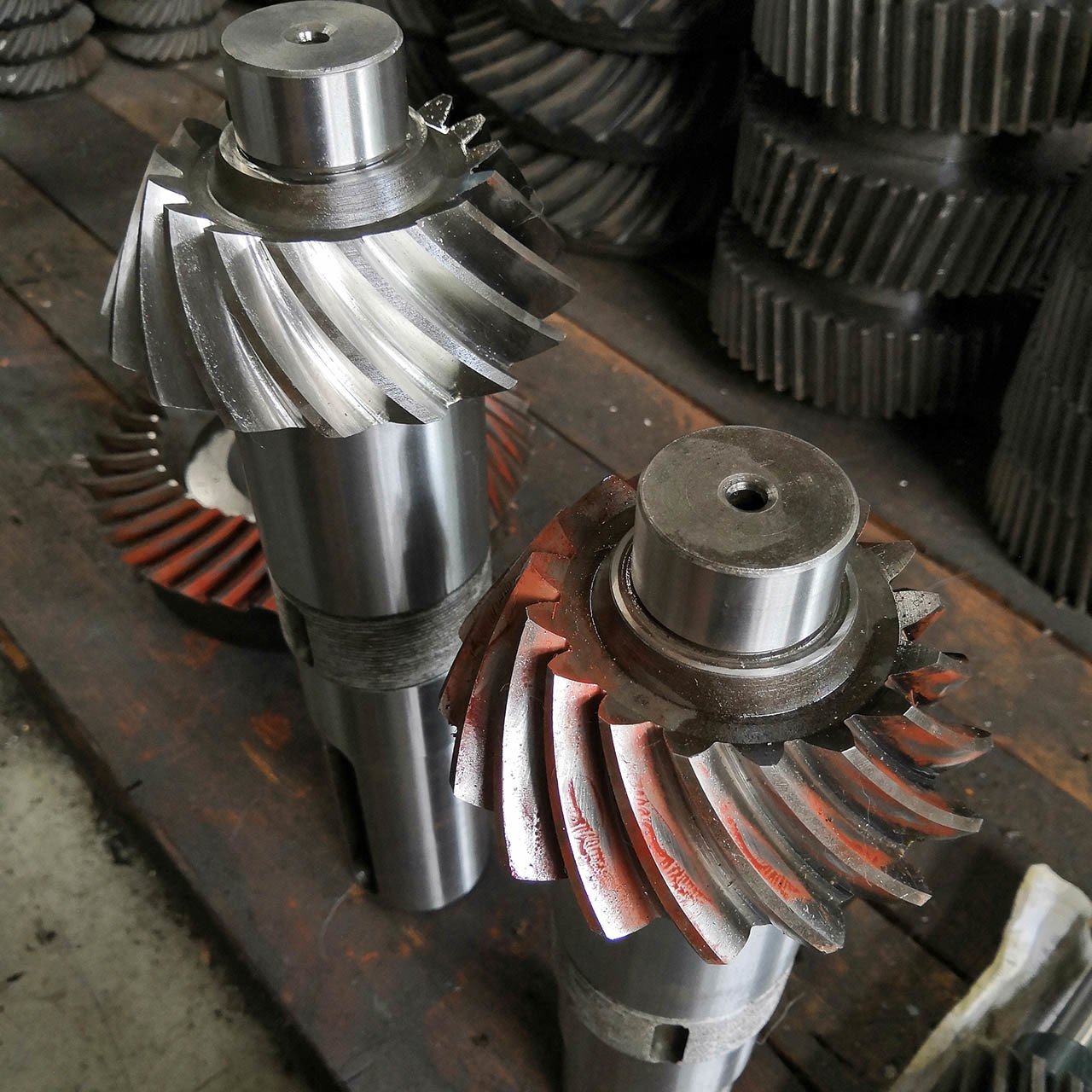

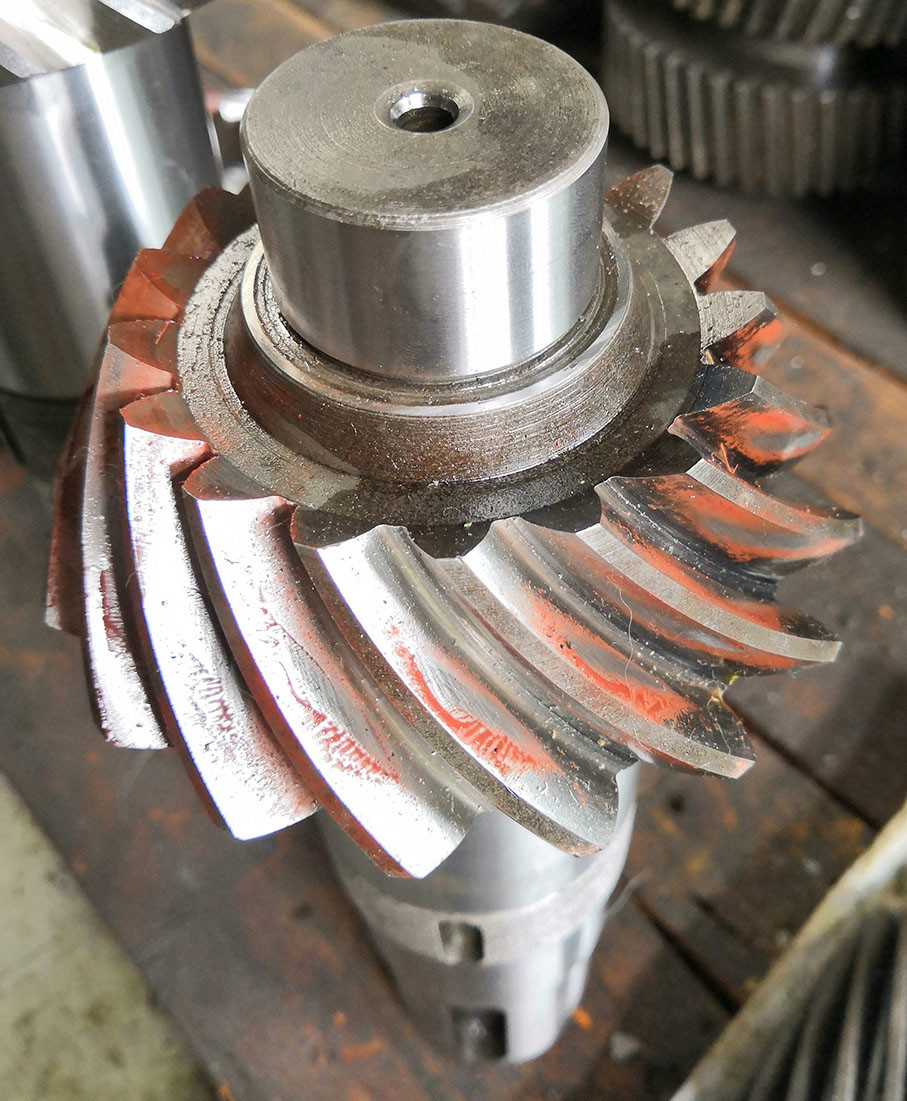

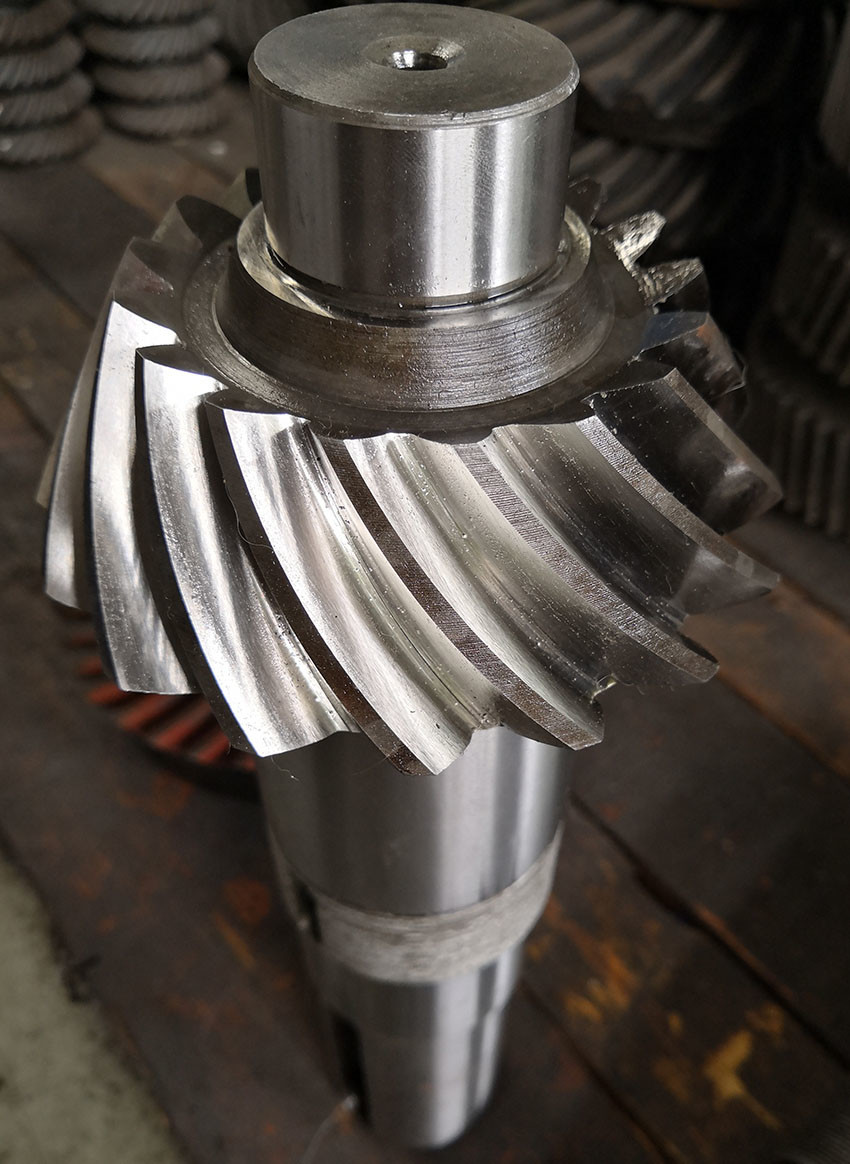

1) Descrizione dell'ingranaggio a scanalatura a spirale
L'ingranaggio a guinzaglio a spirale è un ingranaggio a guinzaglio con denti elicoidali.
Quando la direzione dell'azionamento da parte dell'albero motore deve essere ruotata di 90° per azionare le ruote.
produce meno vibrazioni e rumore rispetto agli attrezzi convenzionali a taglio rettilineo o a taglio a spinta con denti dritti.
2) Caratteristiche degli ingranaggi a spirale
Gli ingranaggi a spirale a busta devono essere sostituiti a coppie.
sostituiti insieme.
| Prodotti | Ingranaggi a gomma a spirale con spine interne |
| Prodotto su misura | √ |
| Materiale | SAE 4320/ 20CrNi2MoA |
| Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi/Fresatura degli ingranaggi |
| Grillare i denti | √ |
| DP | 4.5 |
| Numero di denti (Z) | 17T |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 35° |
| Grado di precisione dei denti | Grado 6 ISO/ AGMA Grado 11 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
