| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | HB22072201 |
| Quantità di ordine minimo: | 2 pezzi |
| Prezzo: | $300/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 70 giorni |
| Termini di pagamento: | L/C, T/T, |
| Capacità di alimentazione: | 300 pc/mese |
| Materiale: | 42CrMo | Distanze: | 3500 mm |
|---|---|---|---|
| modulo: | 10 | Diametro di punta: | 320 |
| Grado di qualità: | Grado di iso 8-9 | Trattamento termico: | Estinzione & temperare |

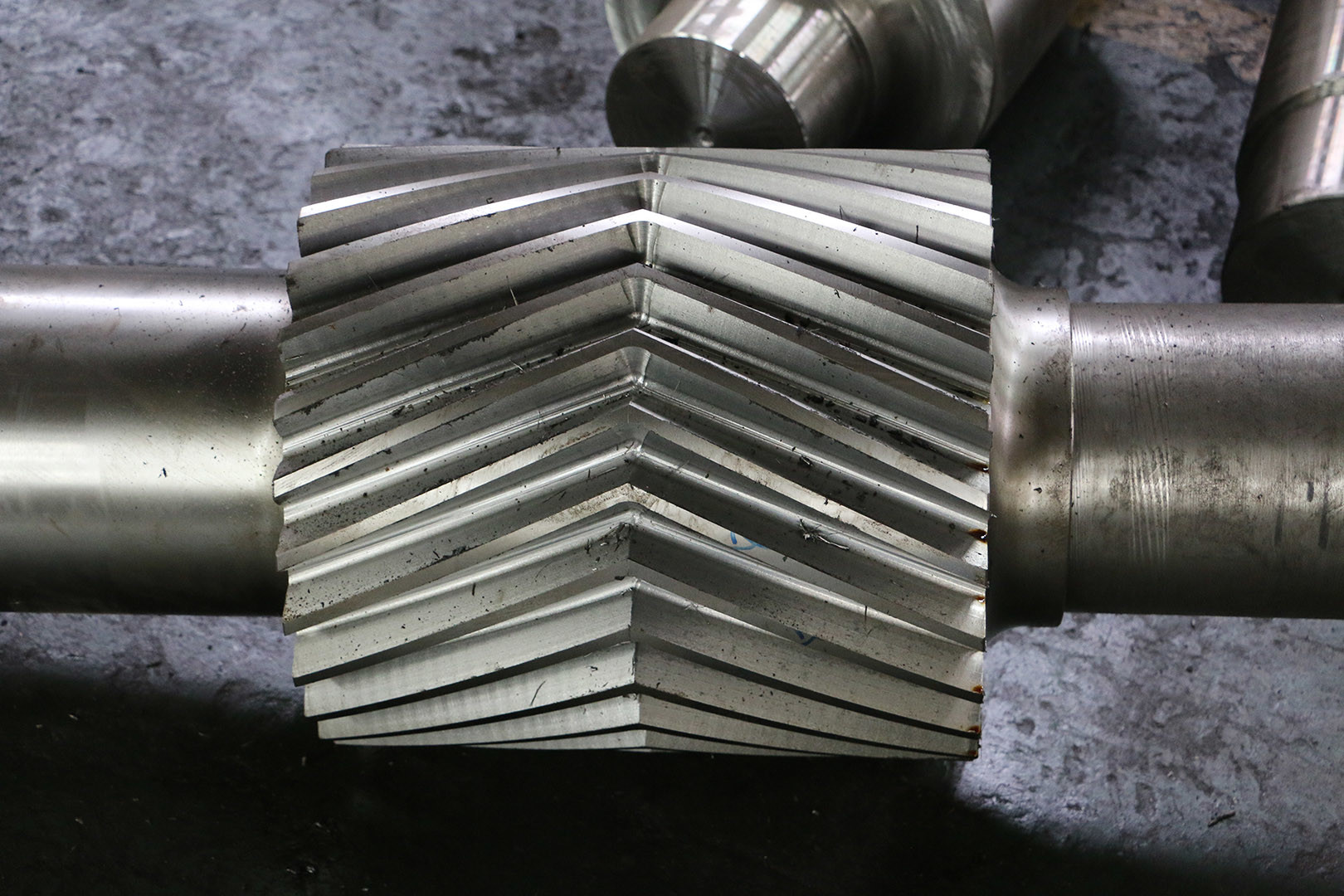

| Evidenziare: | asse di 3.5M Herringbone Helical Gear,Asse di ingranaggio elicoidale di macinazione della spina di pesce dell'ingranaggio,Ingranaggio elicoidale della spina di pesce di 10 moduli |
||
| Materiale | 42CrMo |
| Lunghezza | 3500mm |
| Modulo | 10 |
| Diametro di testa | 320 |
| Grado di Qualità | Grado ISO 8-9 |
| Trattamento Termico | Tempra e Rinvenimento |
Gli ingranaggi a spina di pesce sono ampiamente utilizzati in applicazioni di macchinari pesanti, tra cui acciaierie e cementifici.
Il trattamento termico standard include tempra e rinvenimento, con conseguente durezza di 260-300 HB.
Prodotto in acciaio 42CrMo o 40CrNiMo di alta qualità per una resistenza e durata superiori.
| Fatto su Misura | Disponibile |
| Tipo di Profilo dell'Ingranaggio | A spina di pesce |
| Fabbricazione dei Denti dell'Ingranaggio | Fresatura di ingranaggi |
| Rettifica dei Denti dell'Ingranaggio | Non applicabile |
| Modulo (M) | 10 |
| Numero di Denti (Z) | 30 |
| Angolo di Pressione (α) | 20° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di Precisione dei Denti | Grado ISO 8-9 |
| Trattamento Termico | Tempra e Rinvenimento |
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
